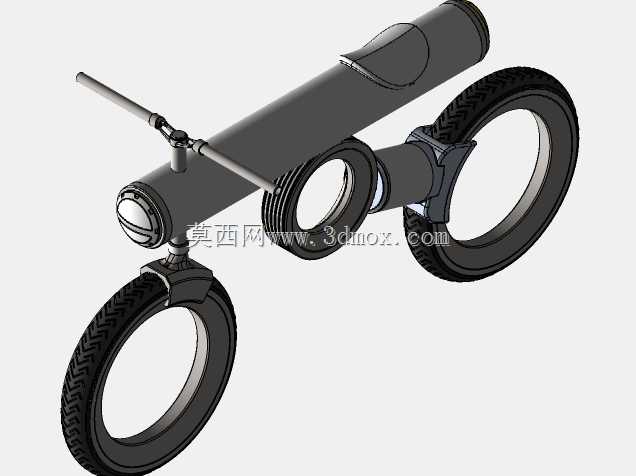

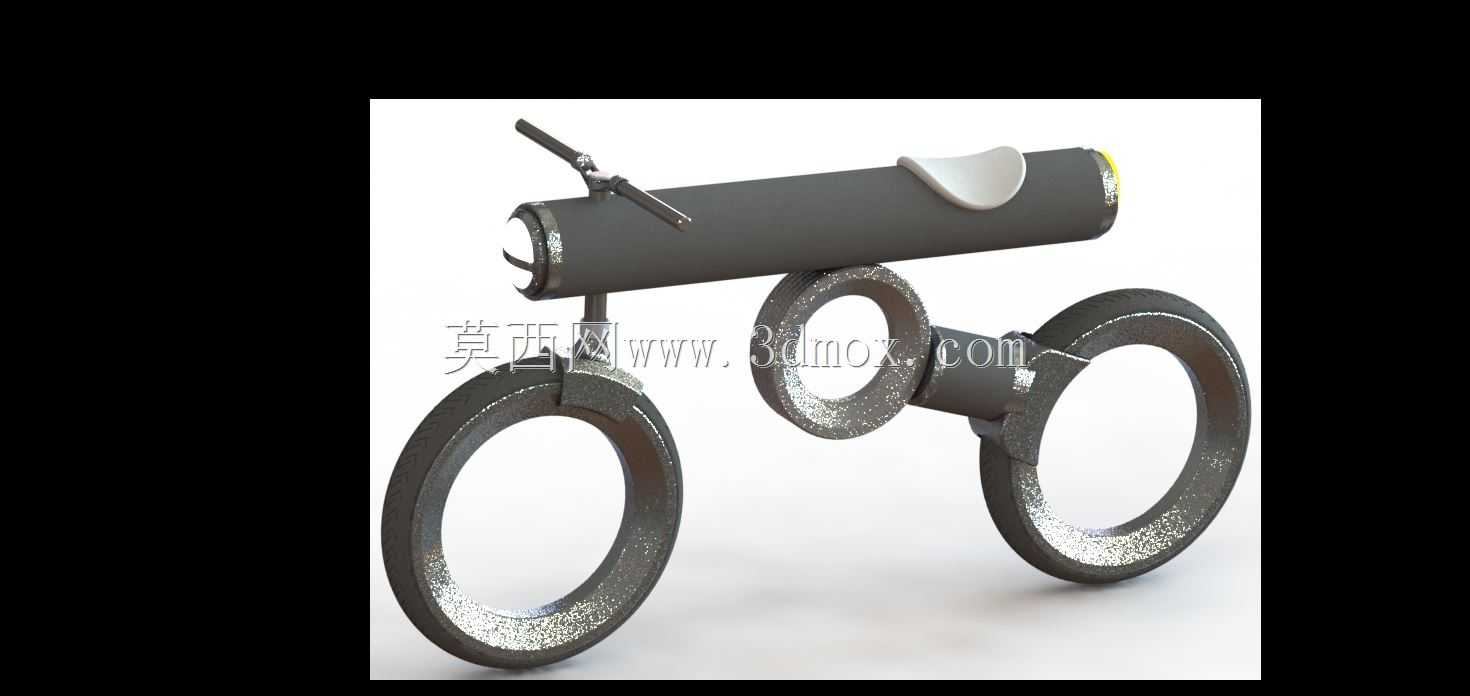

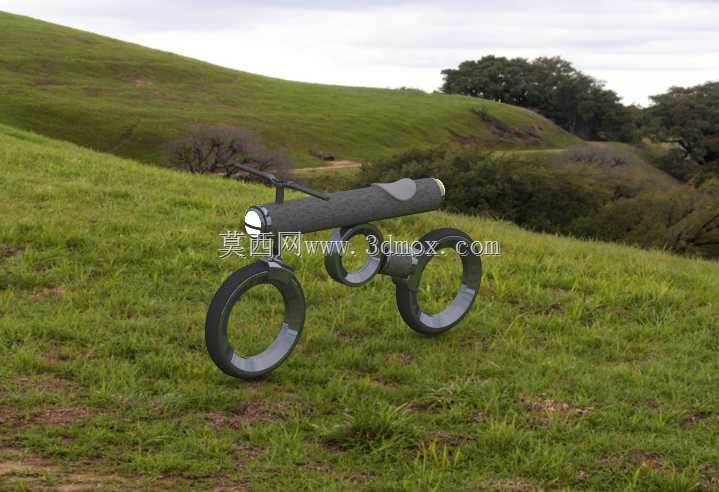

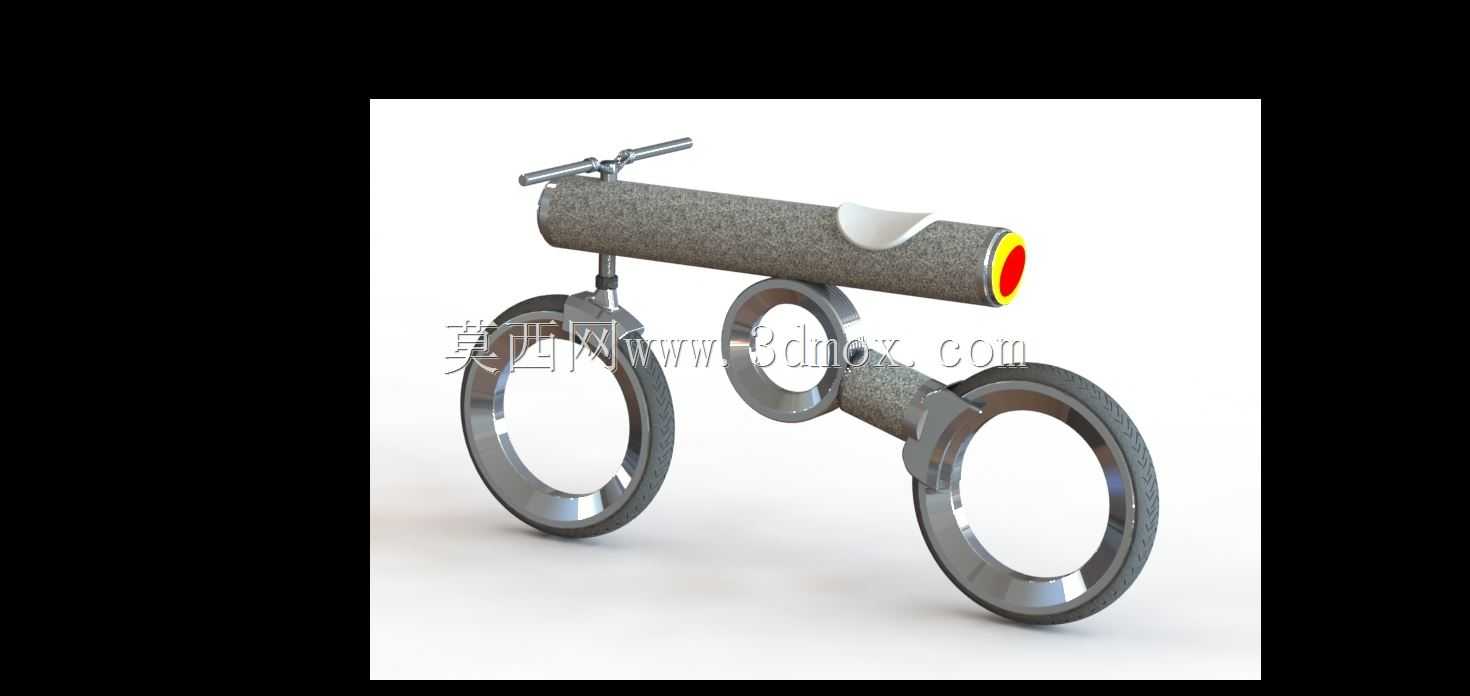

创意无轮毂电动代步自行车结构设计

　　传统自行车轮组的辐条是通过预紧拉力将轮圈的载荷传递到中心花鼓，而无轮毂结构需要将支撑受力点分布在轮圈内侧的环形区域，这就要求轮圈本身的截面抗弯模量要足够，同时支撑臂与轮圈配合的滚动副要做等距布置，避免轮圈转动过程中出现卡滞或受力不均导致的形变。车架部分采用一体化的管状主梁设计，将电池、控制模块的安装空间集成在主梁腔体内部，没有额外外挂的部件，既简化了外观线条，也能对电控部件形成更好的防护，主梁的握持区域做了防滑纹理处理，直接替代传统车把的独立握把结构，转向时通过转动主梁前端的连接段带动前轮支撑臂偏转，完成转向动作，转向角度的限位结构集成在支撑臂与主梁的铰接位置，避免转向角度过大导致的失稳。从安装边界与尺寸控制来看，这款无轮毂两轮代步载具的设计，跳出了传统自行车依赖辐条、花鼓支撑轮圈的成熟结构逻辑，从轮组受力传递路径上做了颠覆性调整，最初的设计出发点是探索轻量化短距代步载具的结构可能性，同时兼顾外观的科技感表现，适配城市潮玩代步、创意展示、概念出行场景的使用需求。从功能特性来看，这款载具保留了两轮载具的转向、行进、承载核心功能，转向结构直接集成在前端无轮毂轮组的支撑臂上，摒弃了传统花鼓位置的转轴约束，将轮组的转动支撑点布置在轮圈内侧的环形轨道上，轮圈本身作为环形承载结构，内部集成滚动接触的支撑副，替代传统辐条完成载荷从车架到轮组接触面的传递。设计过程中首先要解决的是无轮毂结构的受力合理性问题，

　　这款载具的轮圈采用大截面环形结构，轮圈的径向宽度比传统自行车轮圈更宽，以此提升无辐条支撑下的结构刚度，轮组与车架支撑臂的配合间隙控制在1.2mm以内，既保证转动过程中不会出现摩擦干涉，也能避免间隙过大导致的轮组晃动；整车的轴距控制在短距代步载具的合理区间，前后轮的中心距适配1.5-1.8米身高使用者的站立或坐姿骑行需求，主梁的离地高度预留了足够的通过间隙，能够应对平整铺装路面的小幅度起伏，不会出现底部剐蹭的问题。轮组的驱动结构集成在后轮的环形支撑内侧，采用摩擦驱动或者内置环形定子的轮毂电机变体结构，将动力输出直接作用在轮圈内侧，省去了传统轮组的辐条传动路径，动力传递的损耗更低，同时因为没有中心花鼓的遮挡，轮组侧面的视觉完整性更强，符合创意载具的外观设计需求。在结构校核过程中，重点关注了轮圈的疲劳强度问题，因为无轮毂结构的轮圈在承受骑行者重量时，受力点是随轮组转动不断变化的，相当于轮圈截面在每一圈转动过程中都会承受周期性的弯曲载荷，所以轮圈的材料选型上优先考虑高刚度的轻质合金，截面采用带加强筋的中空结构，在控制重量的同时提升截面的抗弯能力；支撑臂与轮圈配合的滚动副采用密封式的微型滚轮，滚轮的型面与轮圈内侧的轨道型面完全贴合，每侧轮圈布置四个均匀分布的滚轮，将轮圈的载荷均匀分散到多个支撑点上，避免单点受力过大导致的轮圈变形。这款载具的实际使用场景定位是城市核心区的短距接驳、创意园区的代步通行、科技展会的概念展示，并不适配复杂非铺装路面的骑行需求，

　　因为无轮毂结构的密封要求更高，在泥沙较多的环境下使用容易导致滚轮卡滞，影响轮组的转动顺畅度。设计过程中也平衡了结构复杂度与可实现性，没有采用过于复杂的磁悬浮无接触支撑结构，而是用物理接触的滚轮支撑方案，既实现了无轮毂的外观效果，也控制了加工与装配的难度，所有配合部件的公差都按照常规机加工与型材加工的精度等级设定，不需要特殊的加工工艺就可以完成样件制作。从人机交互的角度来看，主梁上的操控区域集成了调速、制动的控制按键，位置刚好对应骑行者握持的手部区域，不需要额外伸出手臂操作，制动结构采用碟刹变体，刹车卡钳直接作用在轮圈内侧的环形刹车面上，制动半径比传统花鼓位置的碟刹更大，同等制动力下的制动效果更好，制动时的轮组受力也更均匀，

　　不会出现传统辐条轮组刹车时的辐条应力波动问题。整车的装配逻辑采用模块化设计，前后轮组都是独立的总成模块，可以直接与主梁的前后支撑位对接，电控模块集成在主梁腔体内部，通过快插接口与前后轮组的驱动、制动部件连接，后期维护时可以单独拆解轮组模块进行滚轮更换或者维护，不需要拆解整个车架结构。在尺寸边界的设定上，轮组的外径尺寸与传统小轮径自行车的轮径接近，保证骑行时的通过性与滚动效率，轮圈的轴向宽度控制在合理范围，避免整车宽度过大影响通行灵活性；支撑臂的外轮廓做了圆弧过渡处理，没有突出的尖锐结构，避免骑行过程中出现剐蹭风险，整车的重心位置控制在前后轮轴中心连线的中点偏前位置，保证骑行时的转向稳定性，不会出现高速行驶时的摆头问题。
