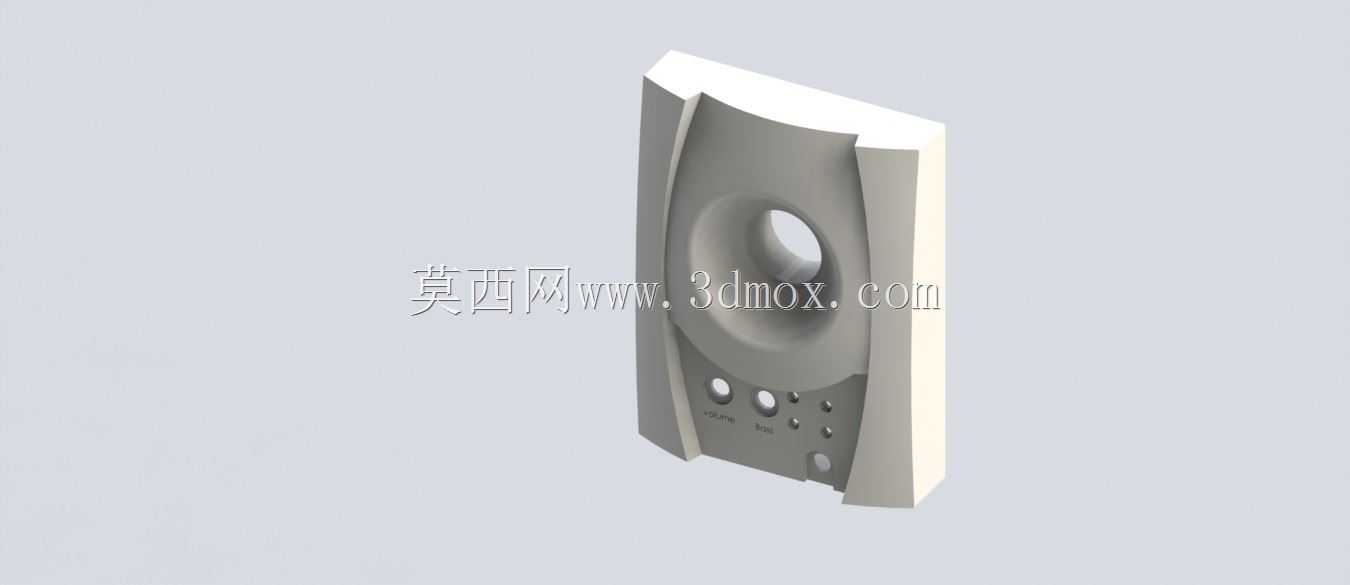

立式弧形桌面多媒体音箱结构设计

　　日常桌面音频配套场景里，这类立式弧形箱体的发声单元，主要适配个人工位、小型会客区、家用书桌这类近距离听音场景，区别于壁挂式、吊装式的扩声设备，它的摆放不需要额外预留安装固定位，直接放置在平整台面即可完成部署，不需要额外打孔、支架配套，适配多数常规办公桌面的摆放余量。从结构设计逻辑来看，整个壳体采用非对称弧面过渡，正面做内凹的曲面造型，一方面是顺着发声单元的声波扩散角度做导向，让中高频声波可以顺着弧面更均匀地覆盖正前方120度左右的听音区域，减少平直箱体容易出现的边角声波衍射问题，另一方面弧面结构相比直板壳体，自身的结构刚性更强，同等壁厚条件下，弧面的抗形变能力比平面壳体高30%左右，能降低大音量播放时的壳体谐振杂音。

　　正面的大尺寸圆形开孔是全频发声单元的安装位，开孔边缘做了阶梯式的止口结构，单元装配时可以直接卡入止口，打胶固定后不会出现移位，单元的正面压圈可以完全遮盖止口接缝，不需要额外做装饰件遮盖装配缝隙。下方的小尺寸开孔阵列，分别对应状态指示灯、调节旋钮、音频输入接口、电源接口的安装位，每个开孔的位置都做了向内延伸的定位柱，对应的PCB板可以直接通过螺丝固定在壳体内部的定位柱上，不需要额外做内部支架，减少装配零件数量。壳体的两侧做了向外延伸的平直侧边，侧边底部和壳体底面齐平，整个设备的支撑面是两侧边加底部前檐的三点支撑结构，放置在台面上时不会出现晃动感，即使台面有轻微的不平整，三点支撑也能保证放置稳定性，不会因为共振出现位移。安装边界方面，

　　整个壳体的高度控制在常规桌面摆件的尺寸区间，深度不会超过普通键盘的前端到显示器底座的距离，摆放时不会遮挡显示器下方的视线，也不会和键盘、鼠标垫的常规摆放区域产生干涉。内部的腔体做了分隔设计，发声单元的后腔和PCB安装区域用隔断分开，避免单元工作时的振动传递到PCB板上，导致接口松动、按键异响这类问题，隔断上预留了走线槽，喇叭线、电源线可以顺着走线槽排布，不会在腔体内杂乱晃动产生异响。壳体的壁厚采用均匀壁厚设计，整体壁厚保持一致，避免注塑生产时出现缩痕、翘曲问题，所有的转角位置都做了圆角过渡，没有尖锐的直角边，一方面是避免生产时的应力集中，另一方面日常使用挪动时也不会刮擦桌面、划伤手部。从功能实现来看，这类设备不需要复杂的配套安装，

　　接上音频输入和电源就可以正常工作，正面的调节旋钮位置刚好在使用者坐姿伸手可及的高度，不需要侧身或者抬手就可以完成音量调节，接口位置布置在壳体下方靠后的位置，接线后线材可以顺着桌面后方自然下垂，不会在正面露出杂乱的线材，保持桌面整洁。结构设计时也考虑了后期维护的便利性，壳体的前后盖采用卡扣加少量螺丝的固定方式，拆开底部的两颗固定螺丝就可以分开前后盖，直接更换内部的单元或者PCB板，不需要破坏壳体结构，维修操作的门槛很低。
