精密多孔定位坐标钻孔工装夹具结构

项目分类:铸造模 发布时间:2026-05-21 ID:1153348
  • 精密多孔定位坐标钻孔工装夹具结构
  • 精密多孔定位坐标钻孔工装夹具结构
  • 精密多孔定位坐标钻孔工装夹具结构
  • 精密多孔定位坐标钻孔工装夹具结构

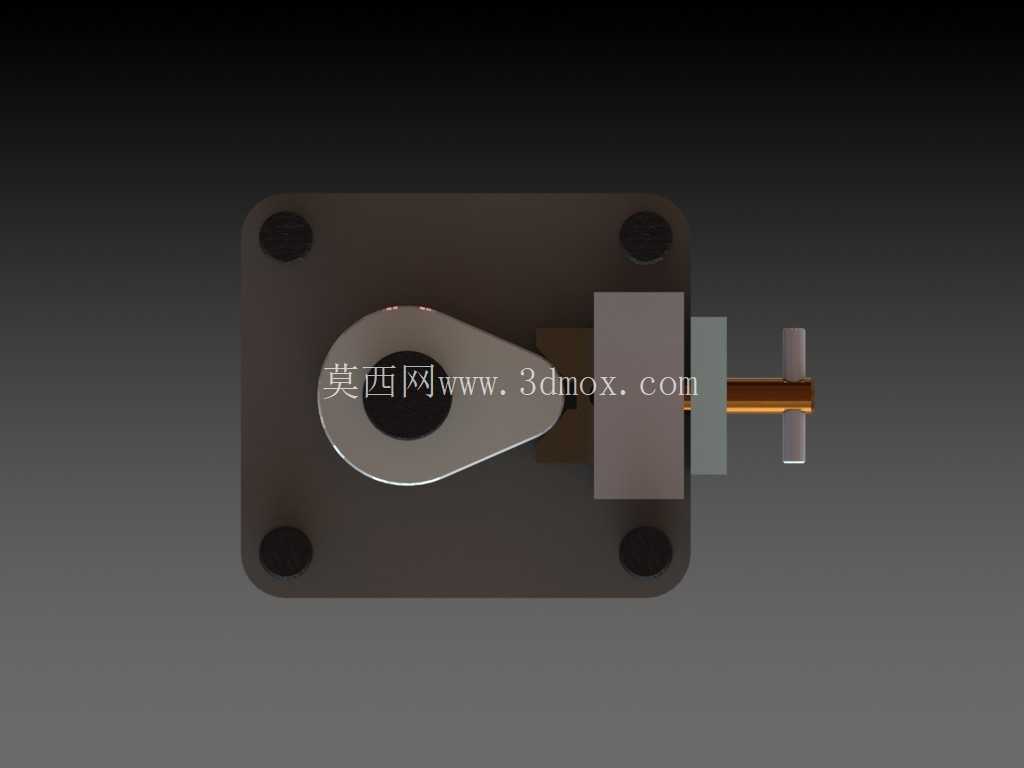

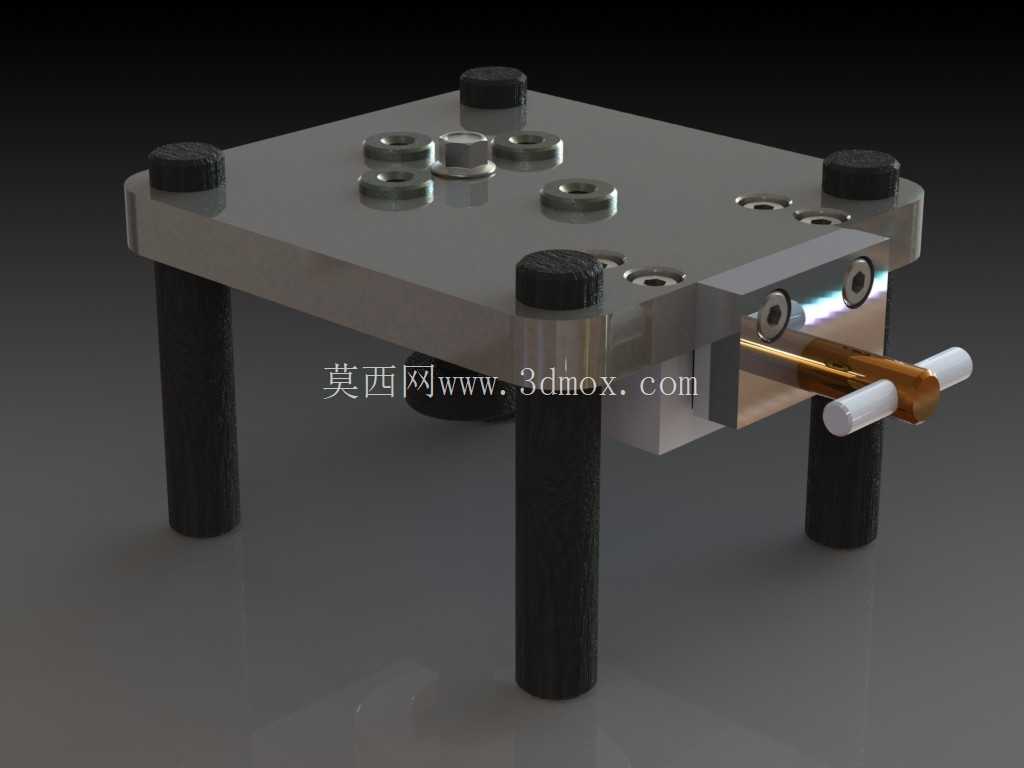

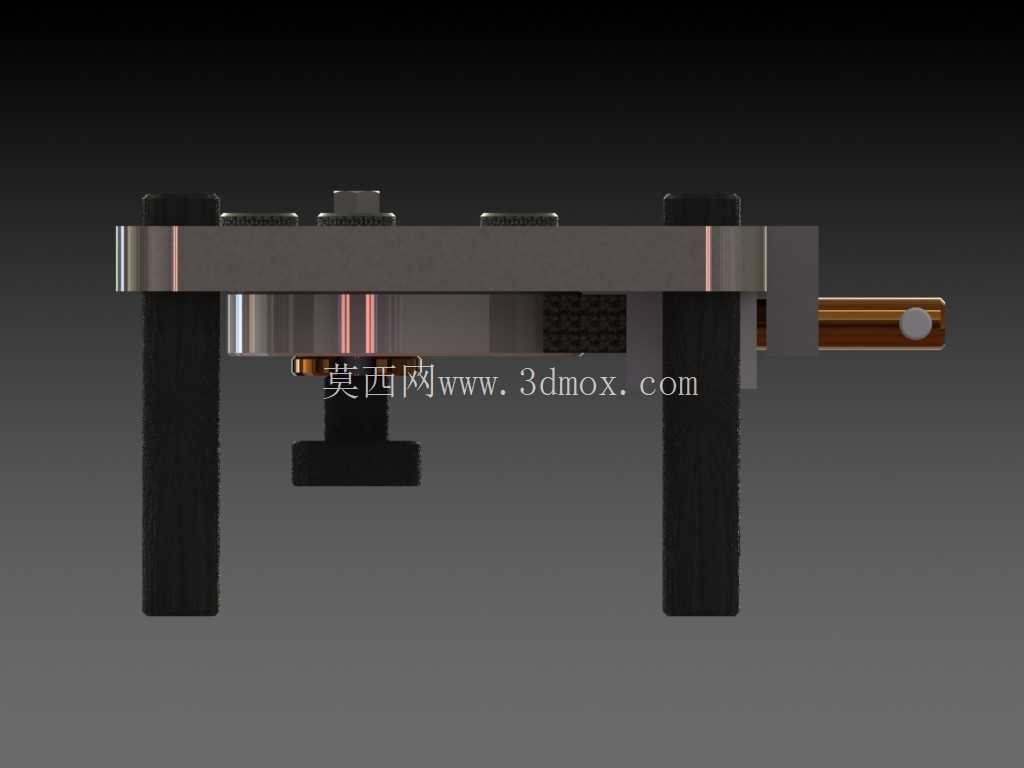

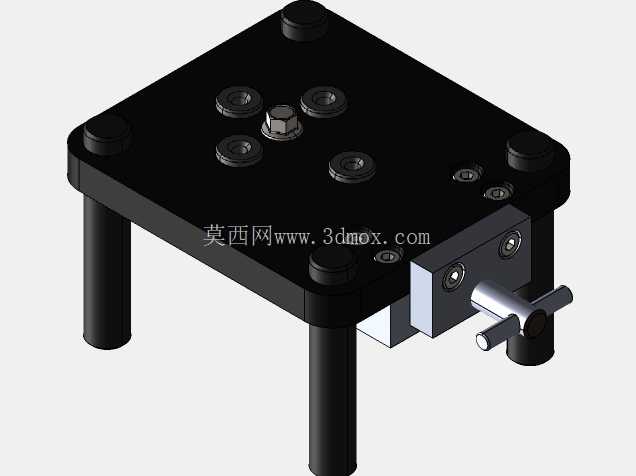

在精密零部件的小批量多品种孔系加工场景中,这类坐标钻孔工装的应用频率远高于通用夹具,尤其是针对铸件毛坯的二次孔加工工序,能省去大量划线找正的辅助时间。从结构上看,整套工装采用四柱式支撑布局,四根等高支撑柱将上层定位基板抬离安装基准面,留出足够的排屑与刀具进出空间,支撑柱上下端均采用轴肩定位配合锁紧螺母,既保证了基板的平面度公差,也能在长期承受钻削轴向力时避免支撑松动。上层定位基板的孔系布局是整套工装的核心设计点,所有待加工孔位对应的位置都预先加工了导向套安装孔,过盈装配的硬质合金导向套能直接限制钻头的走刀偏移,避免铸件毛坯表面硬度不均导致的钻头引偏问题,基板边缘的快换锁紧组件采用侧压式锁紧结构,不需要额外的压板从上方压紧工件,能完全避让开所有孔位的加工路径,一次装夹即可完成基板覆盖范围内所有坐标孔的钻削加工,不需要中途调整工件装夹位置。

这套工装的安装边界设计充分考虑了常规台钻、小型立钻的工作台尺寸,基板整体采用正方形布局,支撑柱的跨距控制在通用钻床工作台的T型槽间距范围内,安装时直接通过T型螺栓将支撑柱底部的法兰锁紧在工作台上即可,不需要额外制作过渡连接板。导向套的内孔尺寸可根据实际加工的钻头直径进行快换,导向套与安装孔的配合公差选择H7/n6,既保证更换时的便捷性,也能避免钻削过程中导向套出现转动或轴向窜动。侧方的锁紧拨杆采用偏心凸轮结构,扳动拨杆即可带动压块横向进给压紧工件侧面,压紧行程控制在5mm范围内,既能适配一定尺寸公差范围内的铸件毛坯,也不会因为行程过大导致装夹效率降低。

从实际加工场景来看,这类工装特别适合铸造毛坯件的法兰孔、定位销孔、安装连接孔的批量加工,铸件毛坯在铸造完成后残留的分型面飞边、浇口残留往往会导致通用平口钳装夹时定位基准偏移,而这套工装的定位基板下表面预留了10mm的容屑空间,即使工件下表面存在少量飞边,也能保证工件上表面与基板的定位面完全贴合,不需要在装夹前对毛坯非加工面进行额外打磨。支撑柱的高度设计经过实际加工验证,当采用标准长度的麻花钻加工通孔时,钻头钻穿工件后不会触碰到下方的工作台面,同时留出的空间也方便使用压缩空气直接清理钻削产生的切屑,避免切屑堆积在定位面上影响后续工件的装夹精度。

设计过程中,定位基板的材质选择45号钢并进行调质处理,表面硬度控制在HB220-250之间,既保证足够的刚性抵抗钻削振动,也能在长期使用后对磨损的导向套安装孔进行二次铰孔修复,延长整套工装的使用寿命。支撑柱采用40Cr材质进行表面淬火处理,避免长期受轴向力导致的柱身弯曲变形,支撑柱与基板、底部安装法兰的连接位置都设计了防转销孔,装配完成后打入圆柱销锁定相对位置,即使反复拆装也不会破坏各部件的位置精度。侧压锁紧机构的压块接触面上镶嵌了铜质垫片,避免压紧时刮伤工件的已加工表面,压块的位置可以根据工件的外形尺寸沿基板侧面的T型槽进行调整,适配不同外形尺寸的铸件加工需求。

在孔位坐标精度控制上,所有导向套安装孔的位置公差严格控制在±0.02mm以内,孔轴线与基板定位面的垂直度公差不超过0.01mm/100mm,能保证加工出的孔位坐标精度满足IT8级公差要求,完全覆盖常规铸件连接孔、定位孔的精度要求。整套工装没有采用复杂的气动、液压锁紧结构,纯机械结构的设计维护成本极低,在没有压缩空气气源的小型加工车间也能正常使用,操作工人只需要经过简单培训就能快速完成工件装夹、钻孔加工的全流程操作,相比传统的划线找正加工方式,加工效率能提升3倍以上,同时孔位的一致性也能得到充分保障,避免人工划线导致的孔位超差问题。
