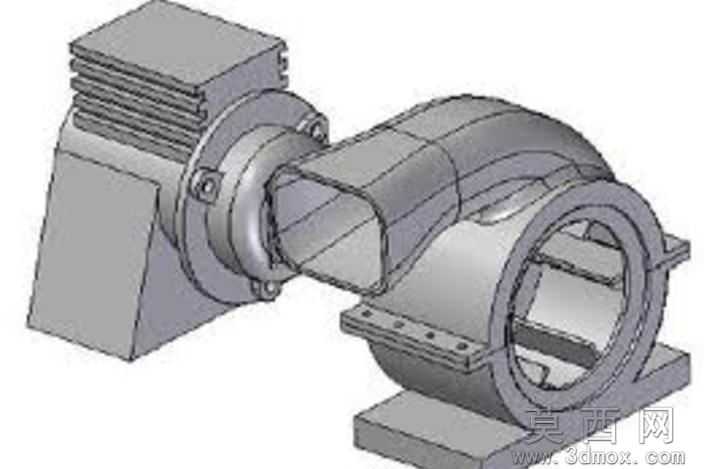

电机驱动离心式鼓风机三维结构设计

本作品为电机与离心风机集成的一体式鼓风设备三维模型，建模过程严格遵循机械设计通用规范，先以参数化草图绘制电机壳体的散热筋轮廓、安装底座定位孔位，再通过拉伸、切除、阵列特征完成电机段的主体结构，散热筋采用等间距线性阵列排布，保证壳体散热面积的同时兼顾加工工艺合理性。风机蜗壳部分采用放样折弯特征构建流道曲面，蜗壳型线依据离心风机气动性能参数拟合生成，进风口采用渐扩式过渡结构降低气流入口阻力，出风口设置法兰连接面与安装孔位，方便后续对接通风管路。叶轮部分通过圆周阵列叶片特征完成，叶片采用前倾式圆弧截面，建模时对叶片与轮盘的衔接处做圆角过渡处理，减少应力集中风险。整体装配阶段采用同轴心、面重合等标准配合关系完成电机输出轴与叶轮的传动连接，电机端盖与蜗壳的连接法兰处预留密封槽位，可适配橡胶密封圈实现蜗壳内腔的密封防护。材质渲染阶段，电机壳体赋予铸铁哑光金属材质，散热筋表面做细微粗糙纹理处理还原铸造件质感，蜗壳与叶轮赋予冷轧钢板材质，表面添加轻微镀锌层反光效果，安装底座赋予焊接钢结构材质，螺栓紧固件赋予不锈钢亮面材质，不同部件的材质区分清晰展现设备的结构层次。设计过程中充分考虑设备的安装维护需求，电机与蜗壳采用分体式法兰连接结构，无需拆解蜗壳即可完成电机的检修更换，底座设置多组长条形安装孔，可适配不同安装基面的固定需求，整体结构紧凑，传动路径短，相较于分体式电机加风机的组合方案，减少了联轴器等中间传动部件，降低了设备整体故障率与运行振动噪声，可直接用于小型排风系统、设备散热送风场景的方案设计验证、装配干涉检查以及工程出图参考。
