带传感检测功能的行走轮驱动电机组件

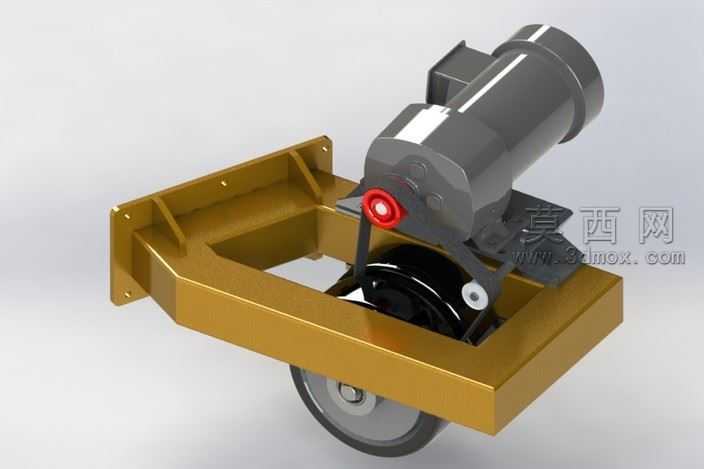

本模型采用SolidWorks进行全参数化三维建模，整体围绕带传感检测功能的行走轮驱动单元展开设计，完整还原了组件的装配逻辑与结构细节。建模过程中首先对核心驱动电机进行外形与安装接口的参数化绘制，还原电机的圆柱壳体、端盖接线结构以及输出端的连接特征，保证电机主体的尺寸比例与实际工业产品一致。随后进行金色安装支架的建模，支架采用弯折钣金结构设计，建模时通过钣金模块绘制折弯轮廓、设置折弯半径与壁厚，精准还原支架上的安装定位孔、侧边加强折边以及底部承托结构，确保支架与电机、行走轮的装配位置完全匹配。行走轮部分采用橡胶轮面与金属轮毂的组合结构，分别对轮毂的轴承安装位、轮面的防滑纹理进行细节建模，还原轮组的转动支撑结构。传感检测组件部分，对安装在电机侧方的检测元件、触发拨片以及红色调节旋钮进行独立建模，清晰呈现传感元件的安装位置与触发逻辑，直观展示该组件通过轮体转动反馈位置信号的工作原理。渲染阶段采用工业产品写实渲染方案，为金属支架赋予哑光金色金属漆材质，调整材质的粗糙度与反射参数模拟钣金喷涂质感；为电机壳体赋予深灰色磨砂工程塑料与金属端盖的组合材质，区分不同部件的材质差异；为行走轮面赋予黑色哑光橡胶材质，轮毂赋予亮面金属材质，通过材质差异清晰区分各功能部件。装配设计上采用自下而上的建模思路，预先定义各部件的配合基准，通过同轴心、重合、距离等配合关系完成整体装配，保证各活动部件的运动自由度符合实际工况，可直接用于运动仿真验证轮组转动与传感触发的联动效果，整体模型结构严谨，细节完整，可用于自动化行走设备的方案设计、结构校核与演示展示。
