家用卧式磁阻动感单车结构设计

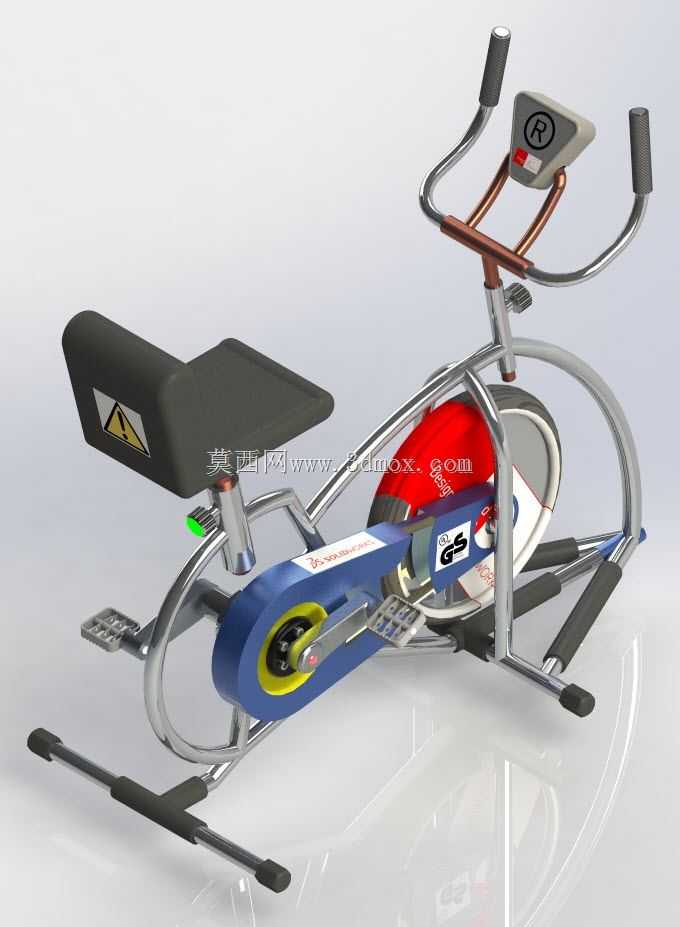

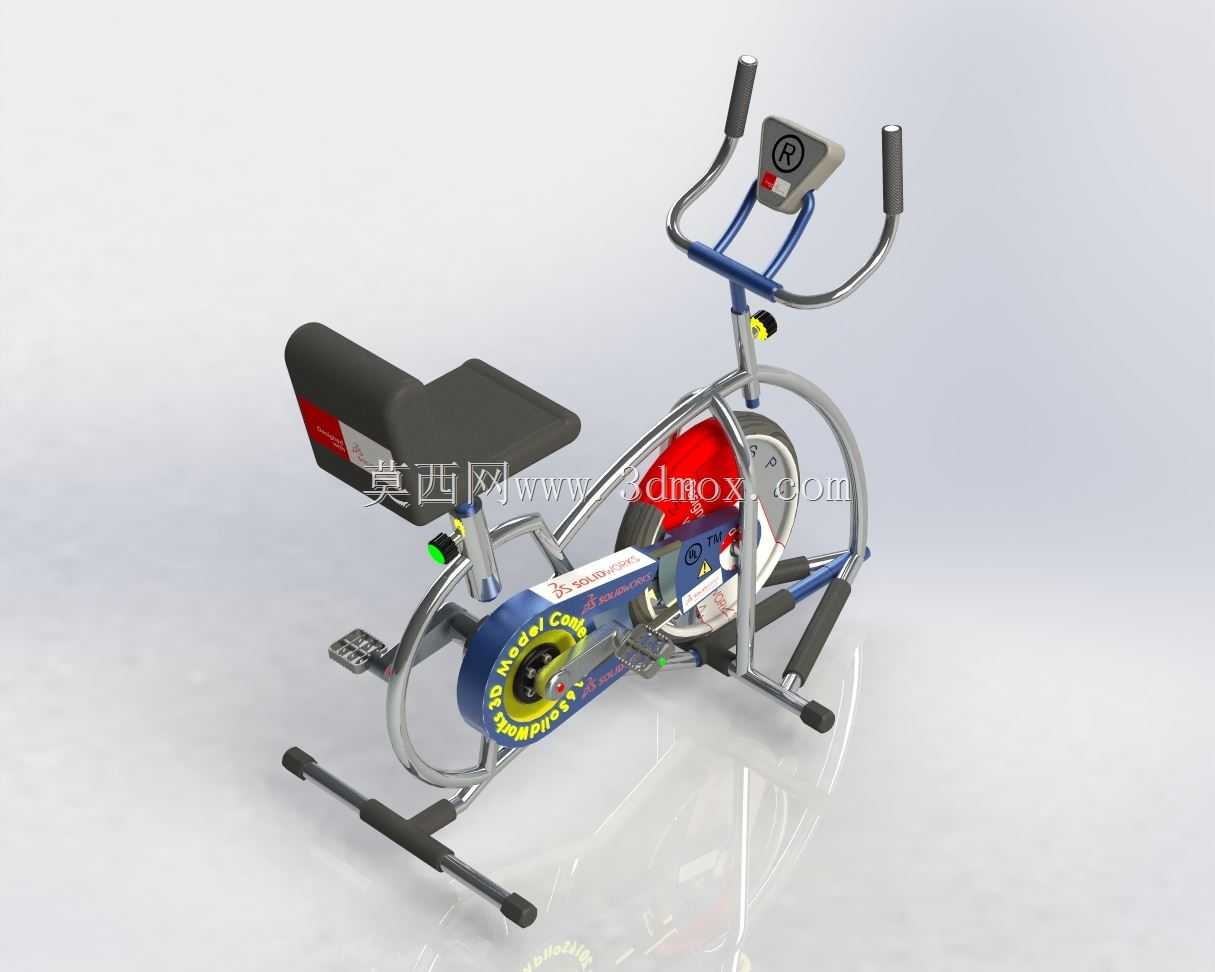

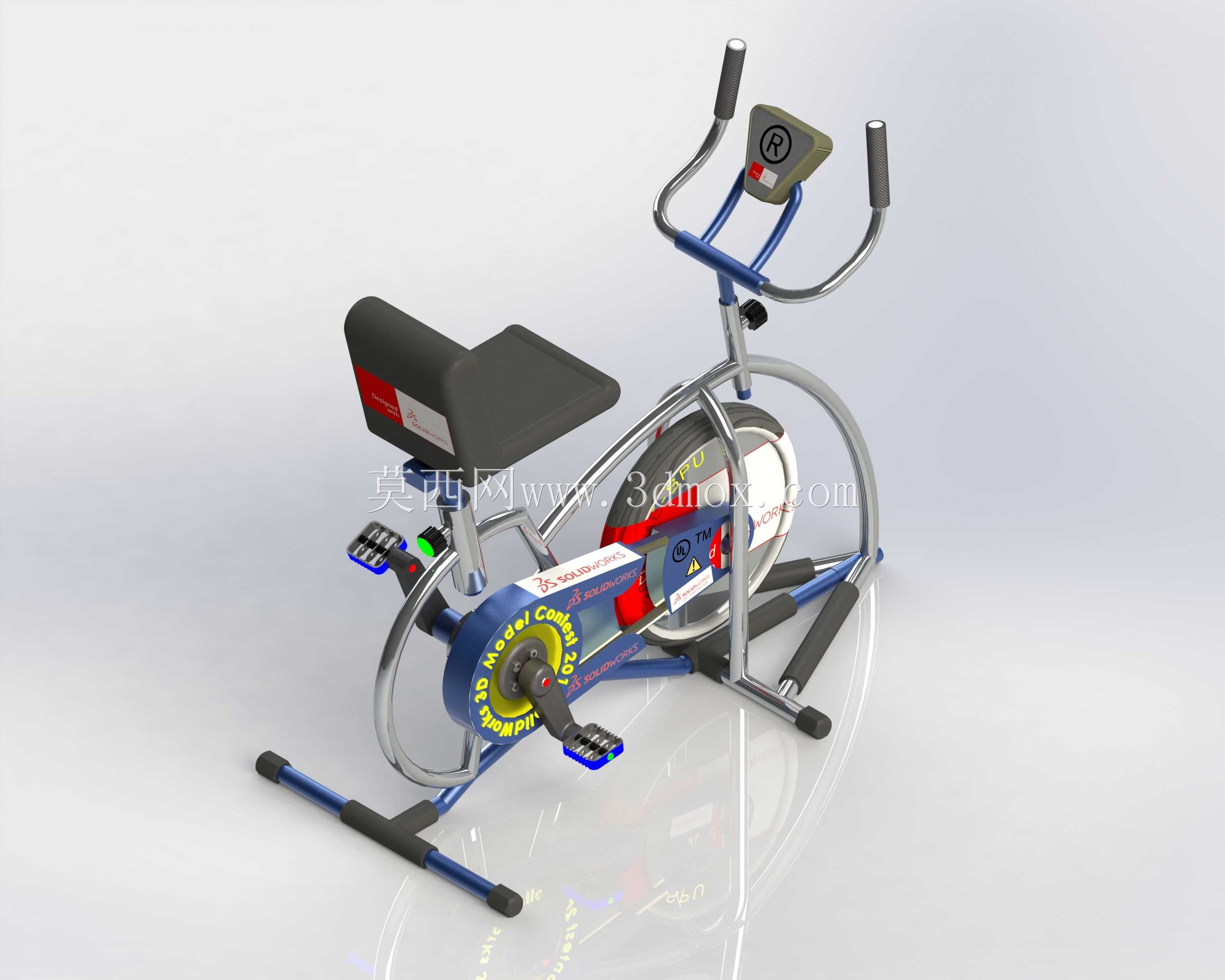

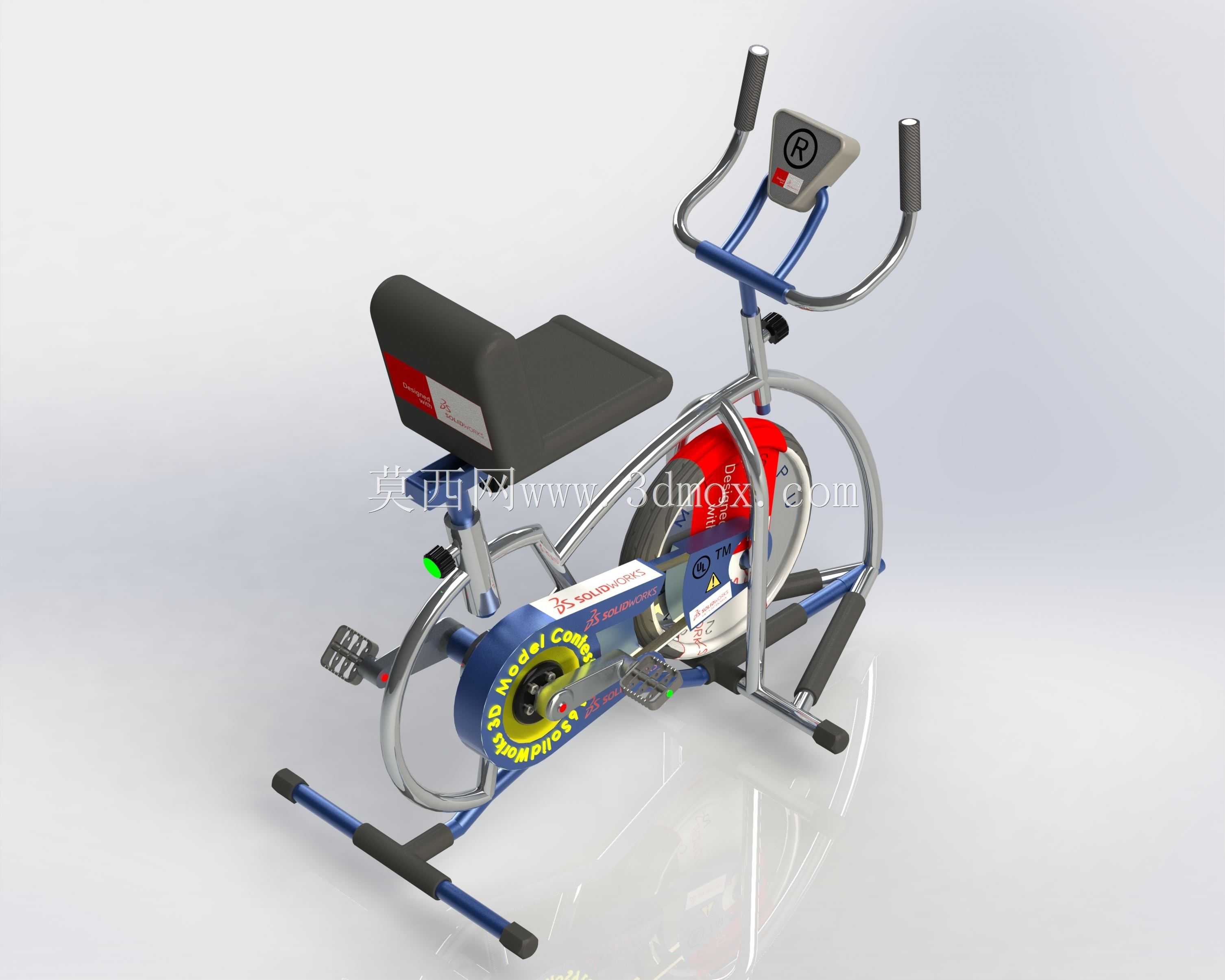

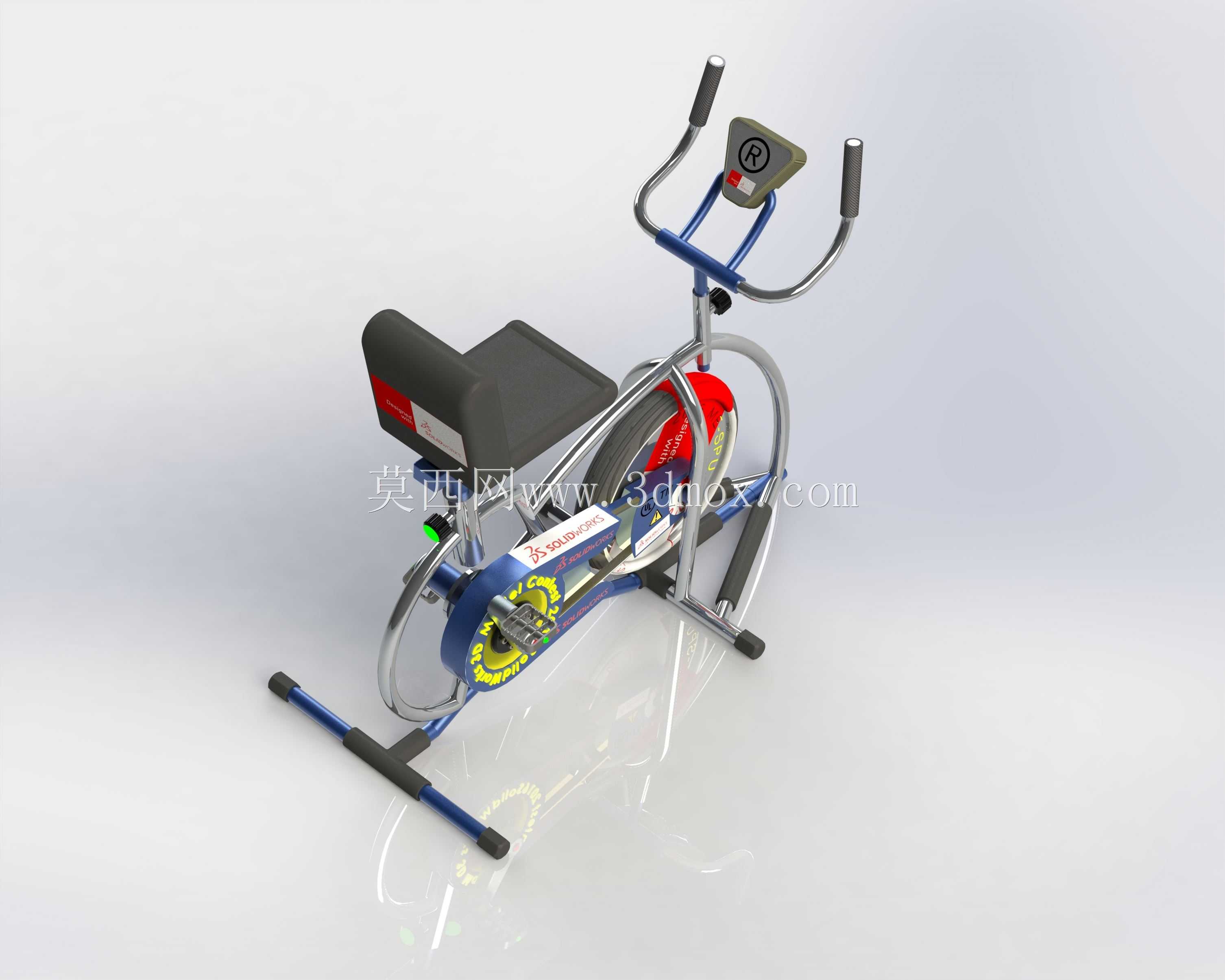

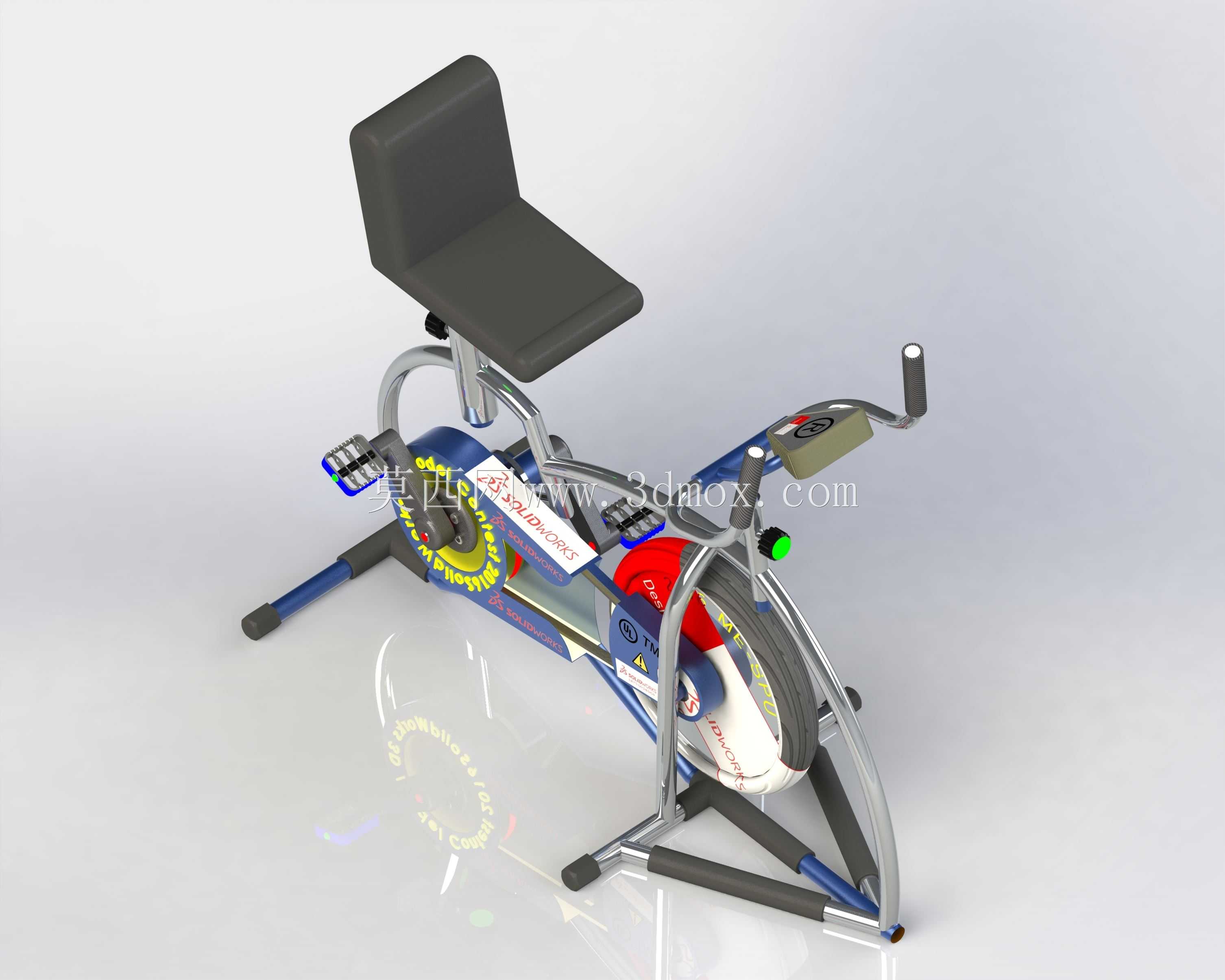

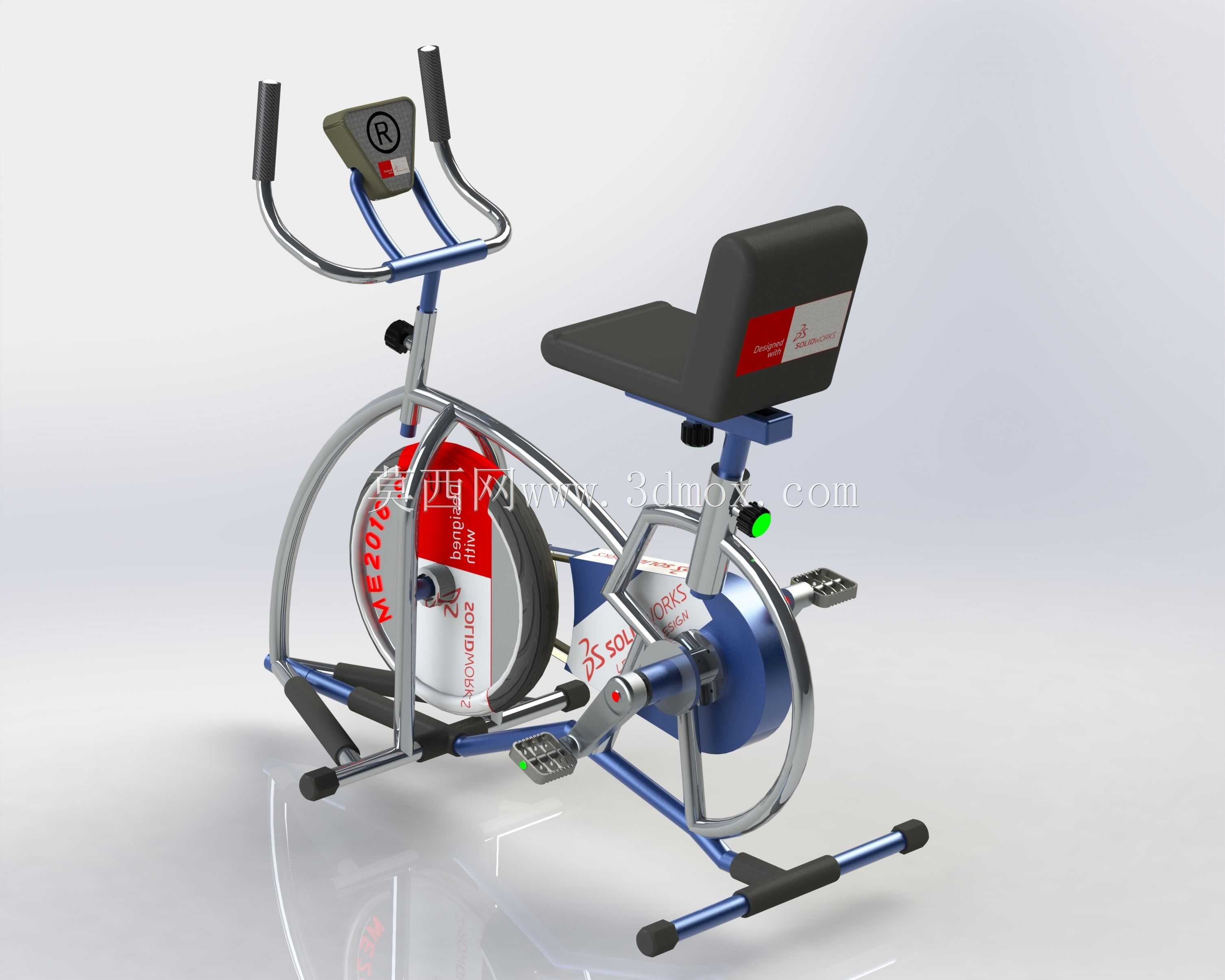

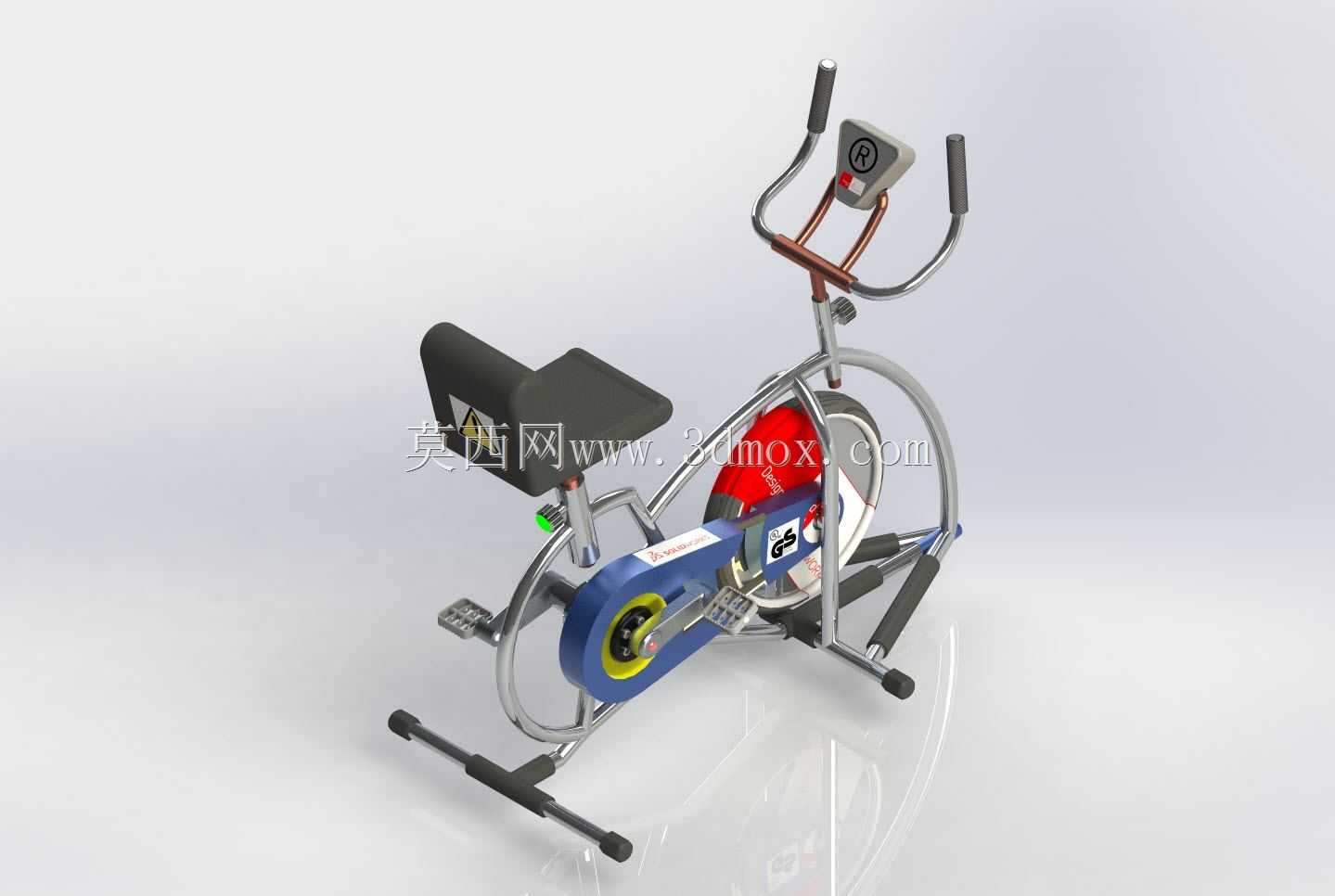

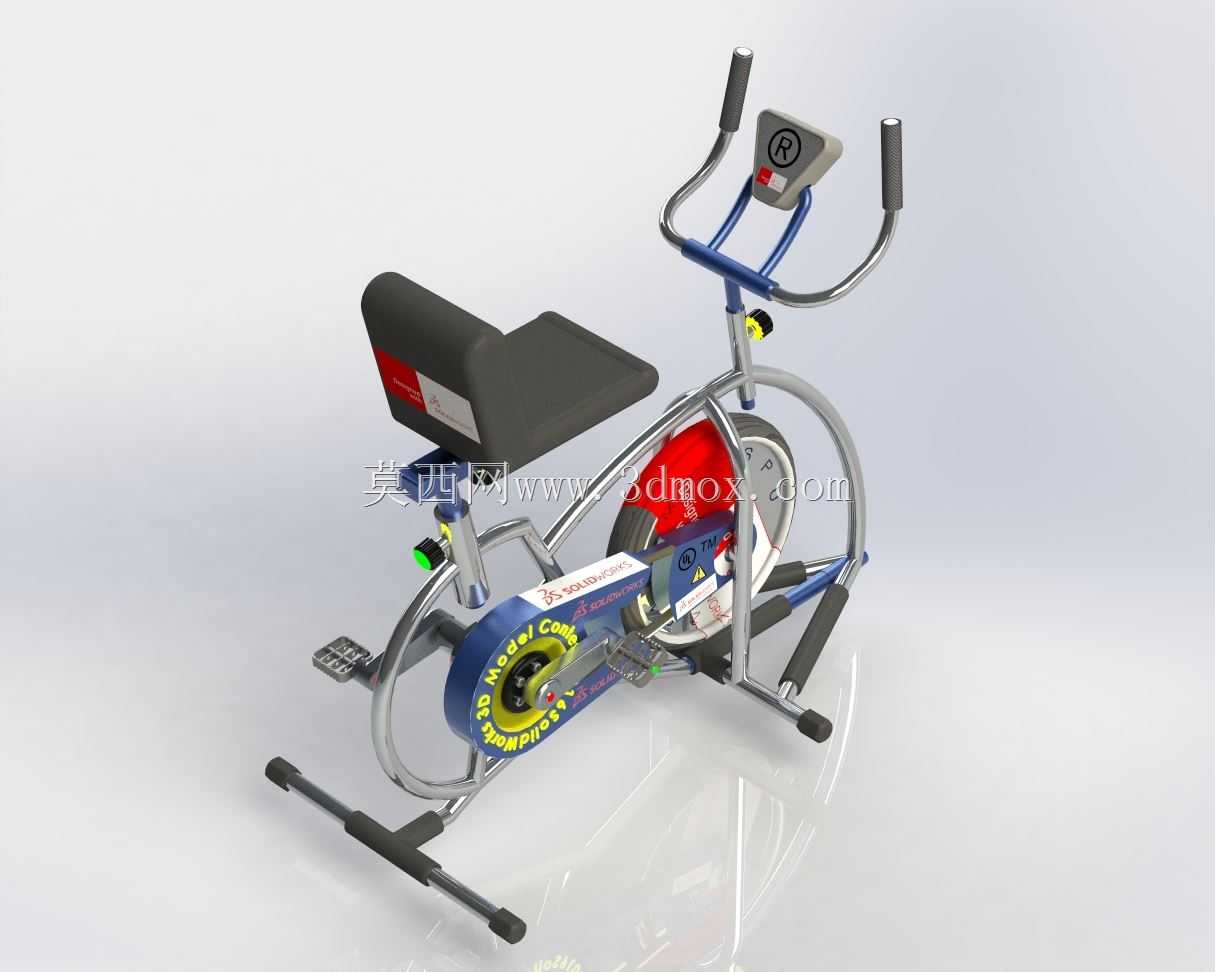

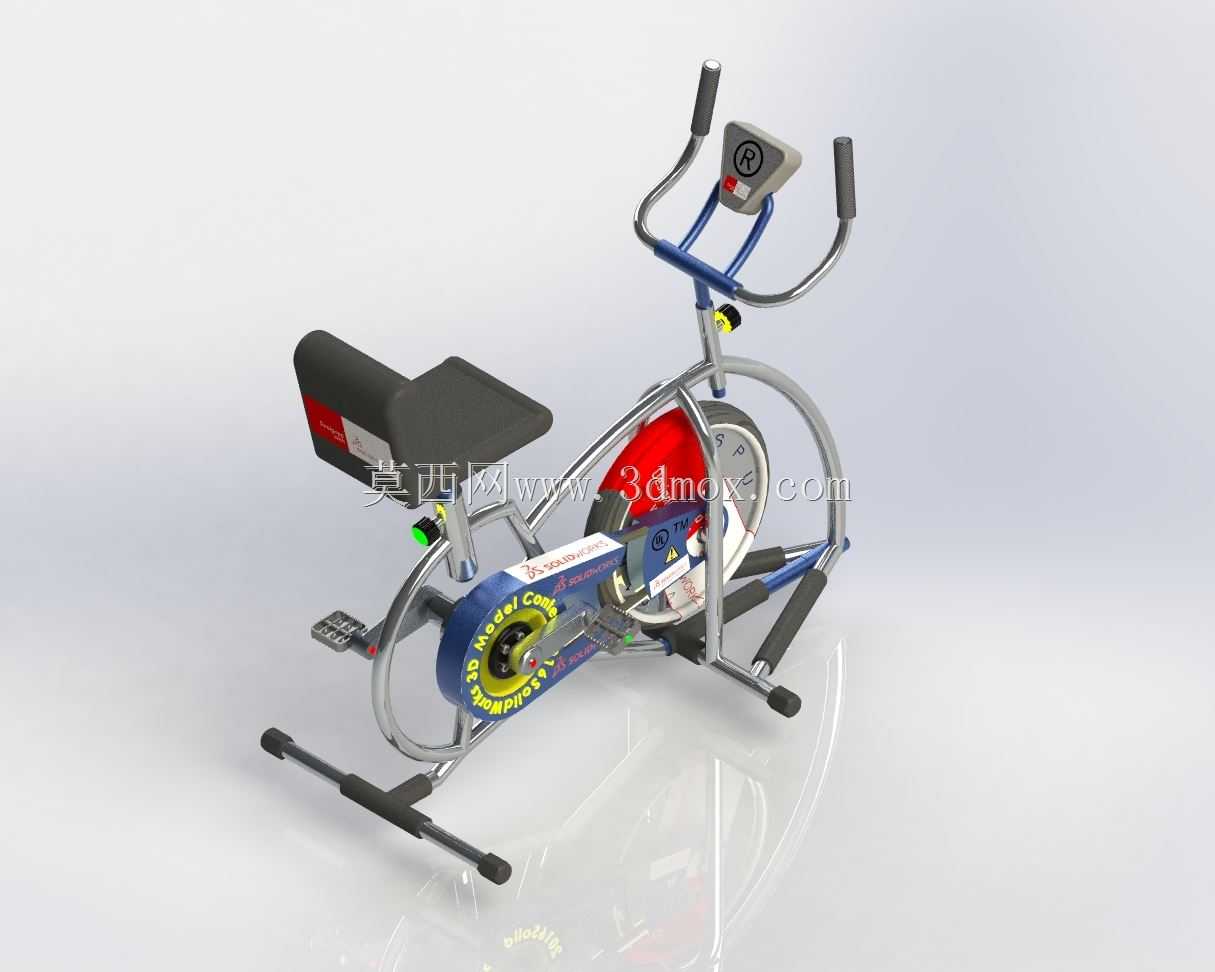

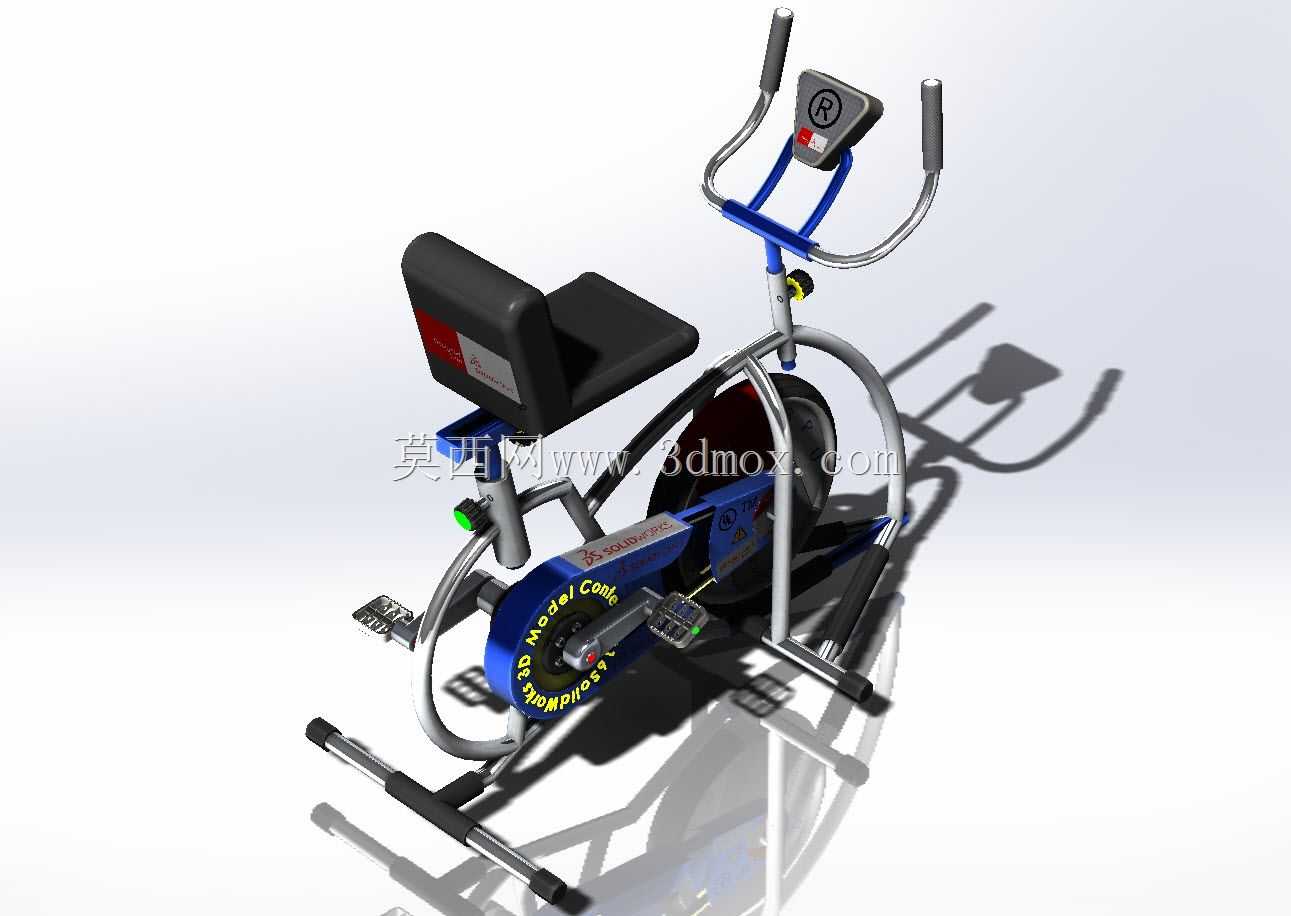

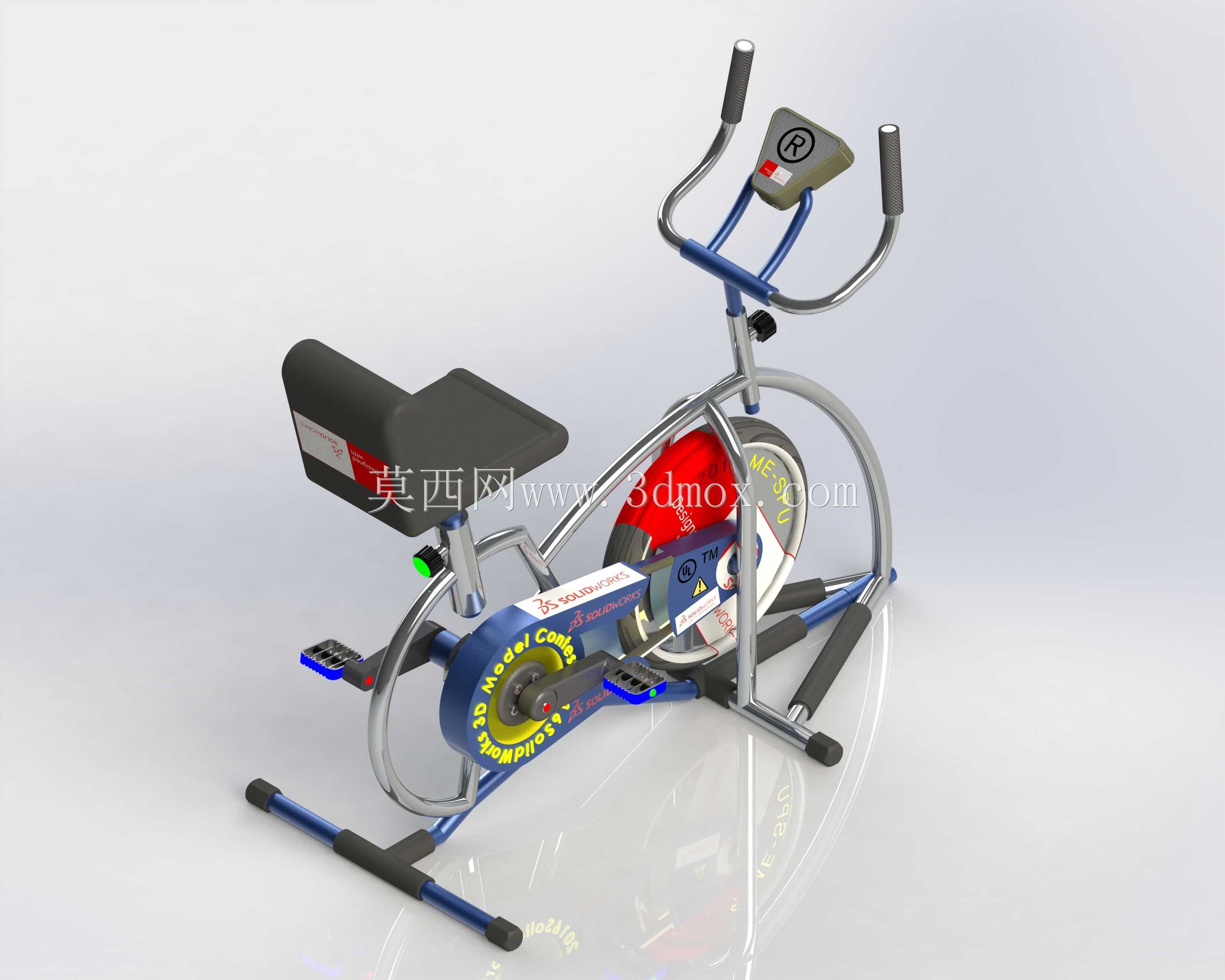

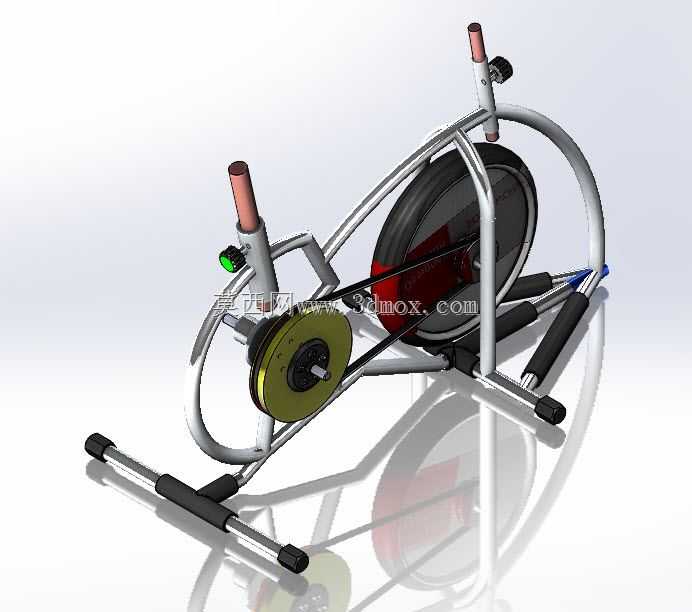

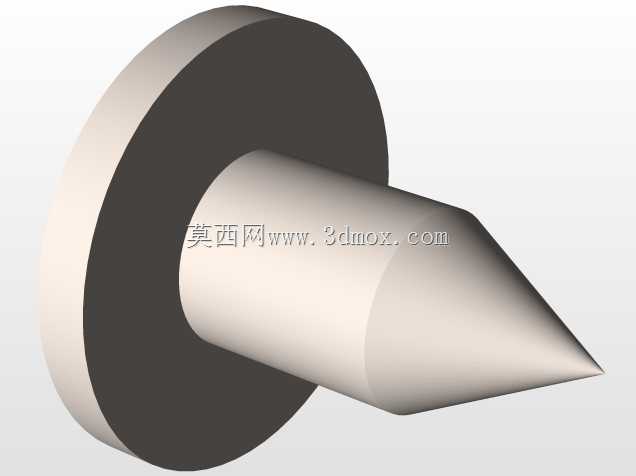

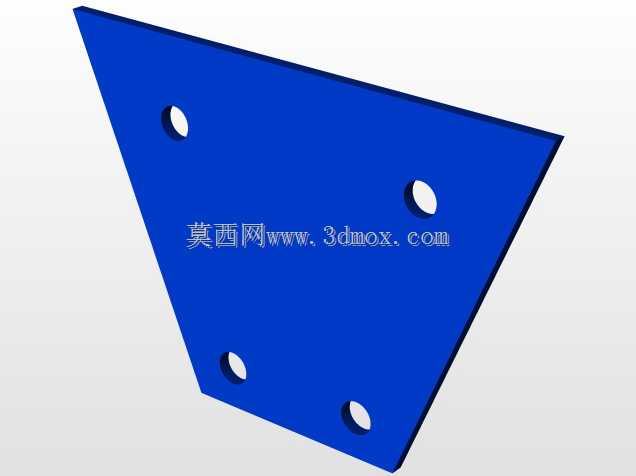

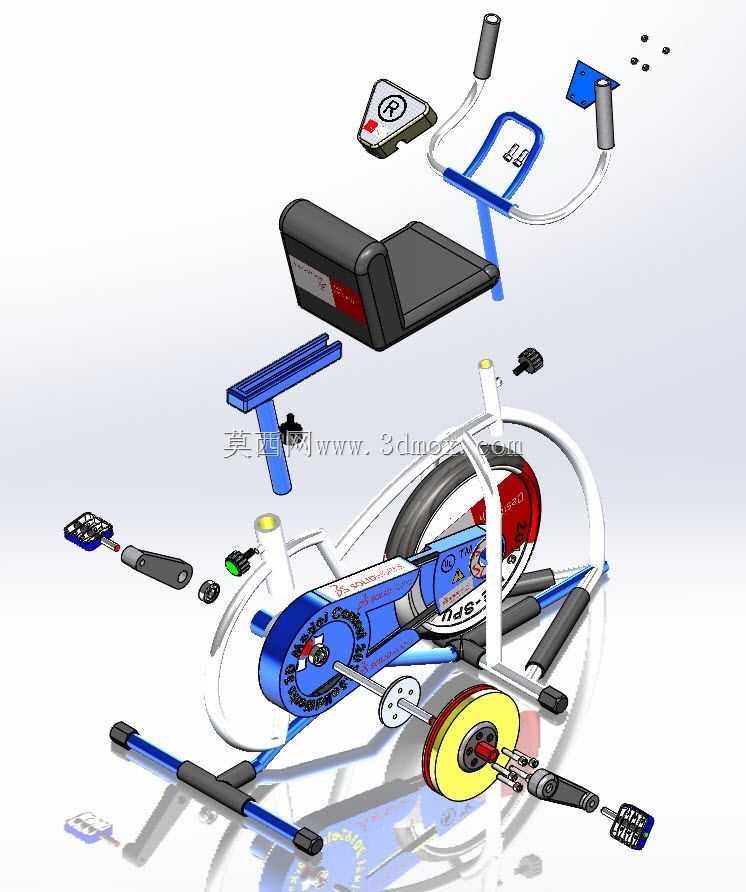

　　这款卧式健身车的结构设计，首先围绕家庭室内使用场景做了边界约束，整体占地投影控制在长1100mm、宽600mm的矩形范围内，安装时无需额外固定地脚，整机自重通过底部前后两根横向支撑管分散载荷，放置于平整地面即可稳定使用，不会对木地板、瓷砖地面造成压痕，支撑管端部嵌套的橡胶防滑脚垫，可在用户全力蹬踏时提供足够静摩擦力，避免整机移位。从功能实现逻辑来看，设备采用靠背式坐姿设计，区别于直立式动感单车的骑行姿态，靠背支撑点对应人体腰椎第三到第五节位置，可分散上半身重量对下肢关节的压力，适配中老年群体、下肢术后康复人群的低强度运动需求，同时也能满足普通用户长时间有氧训练的坐姿舒适度要求。座椅部分采用快拆式调节结构，调节行程覆盖200mm范围，

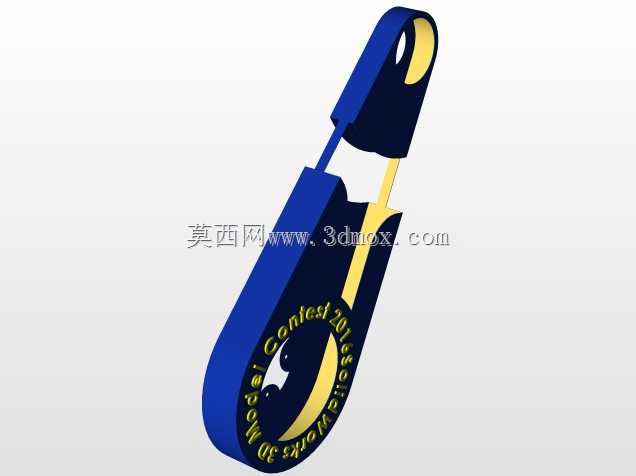

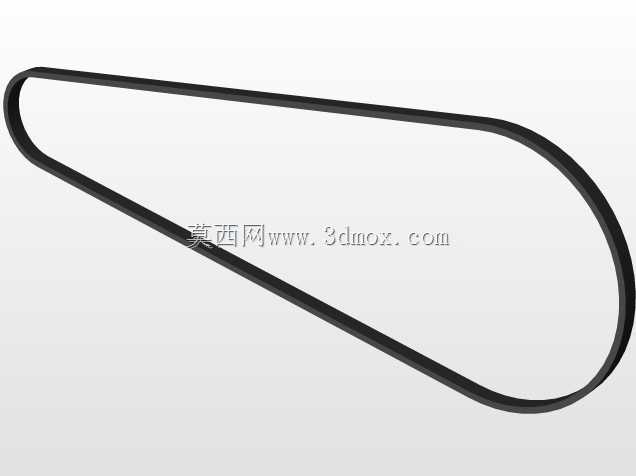

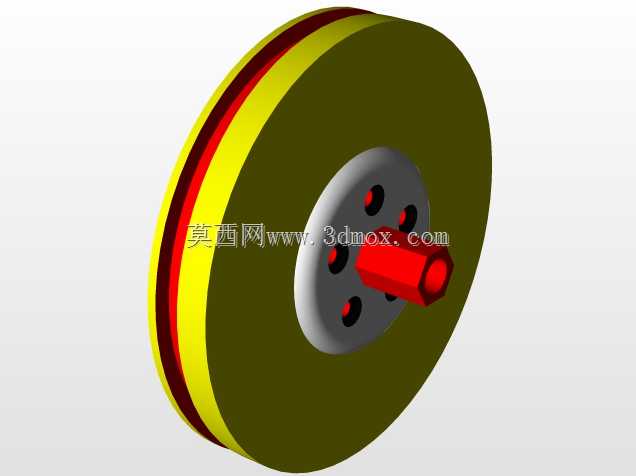

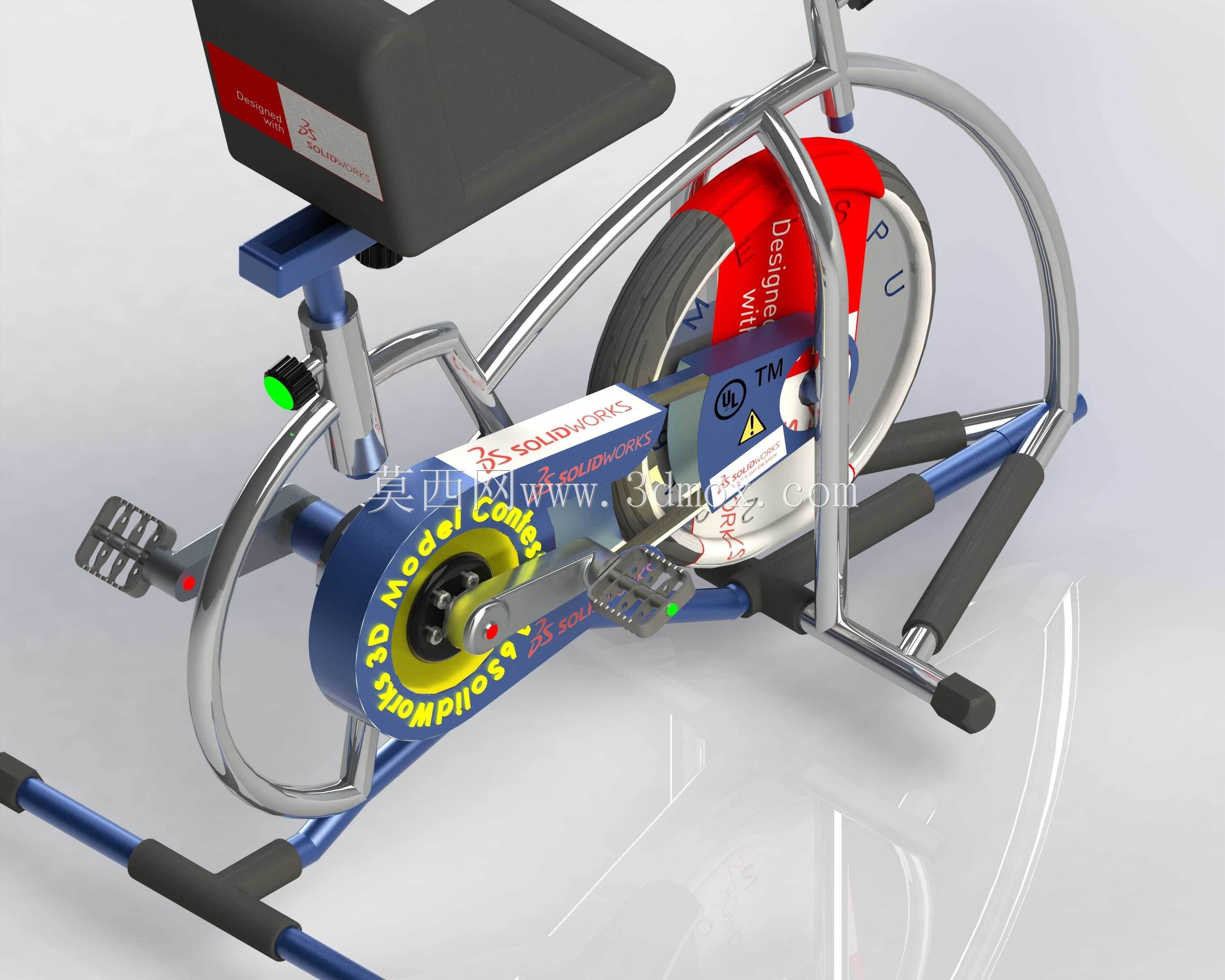

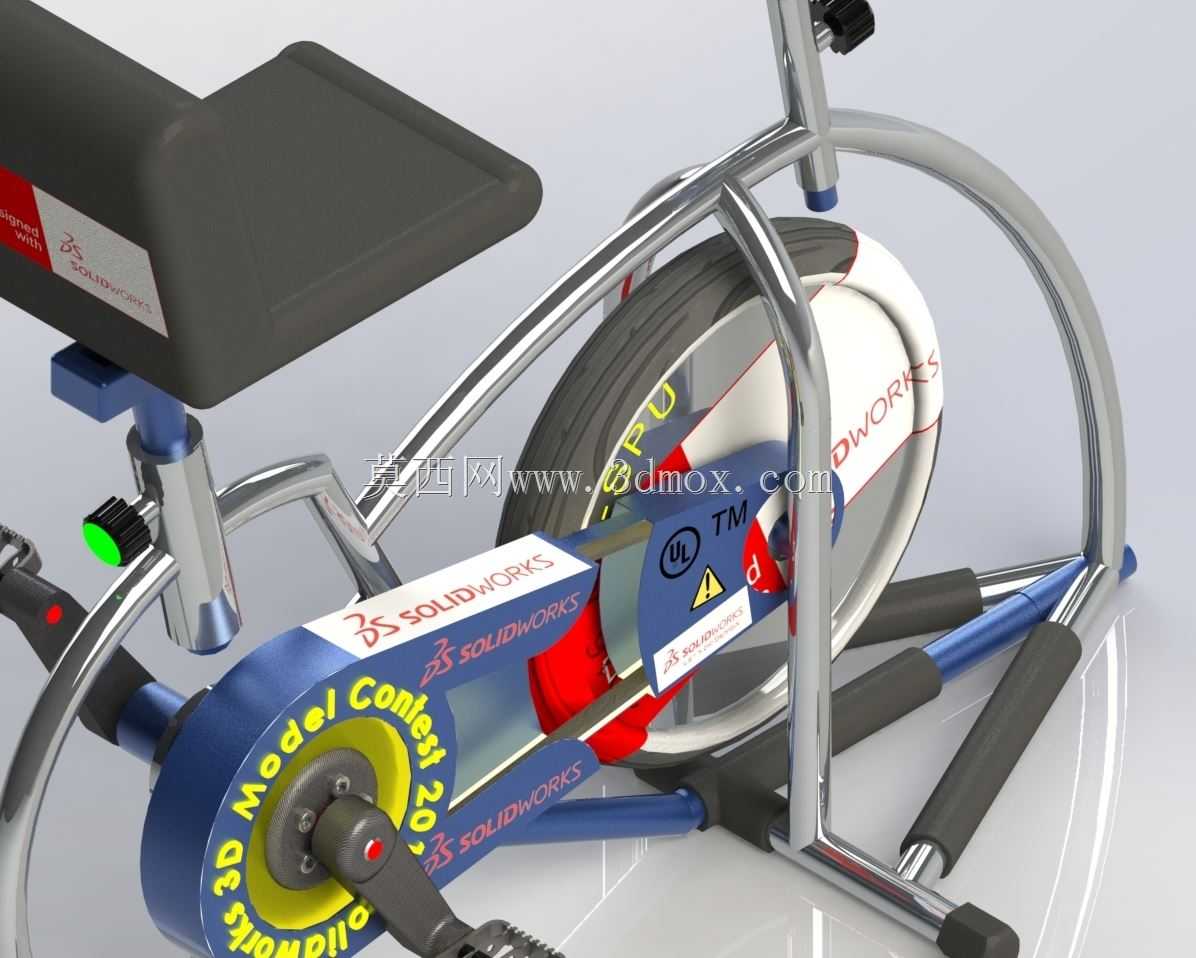

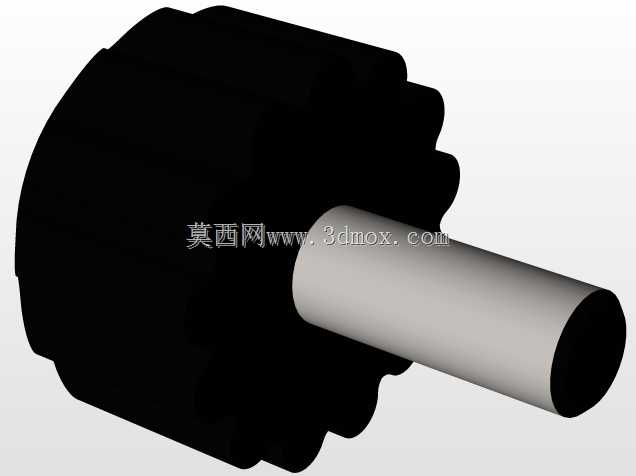

　　可适配身高150cm到190cm的用户群体，调节卡扣采用偏心轮锁紧结构，无需额外工具即可完成座椅前后位置调整，锁紧后配合座椅下方的导向滑轨，可承受150kg的垂直载荷无窜动。传动部分采用磁阻阻尼结构，区别于传统摩擦式阻力调节，磁阻组件通过改变磁钢与飞轮的相对距离调整阻力大小，调节旋钮设置在车把中部位置，旋转阻尼可实现8档阻力梯度变化，从康复训练用的极低阻力到有氧耐力训练的高阻力区间全覆盖，磁阻结构无接触摩擦，运行过程中无额外异响，也无需定期更换摩擦耗材，后期维护成本极低。飞轮部分做了全包式防护设计，金属飞轮外部覆盖ABS材质防护壳，避免运动过程中衣物、鞋带卷入传动结构，防护壳表面预留散热格栅，可在长时间运动时导出飞轮转动产生的热量，

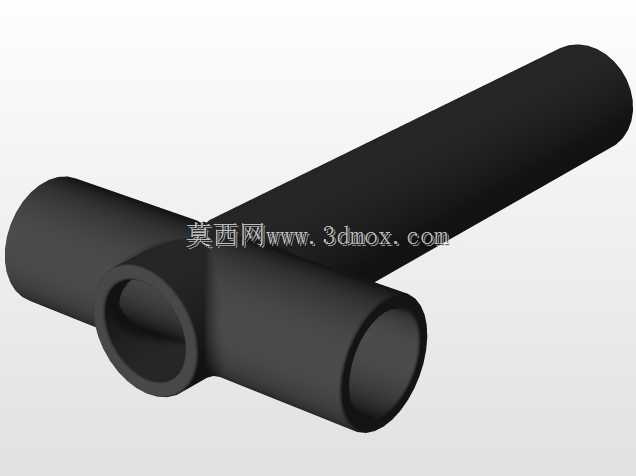

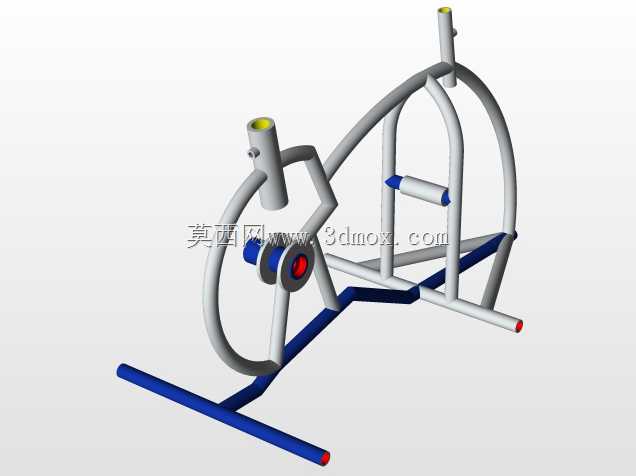

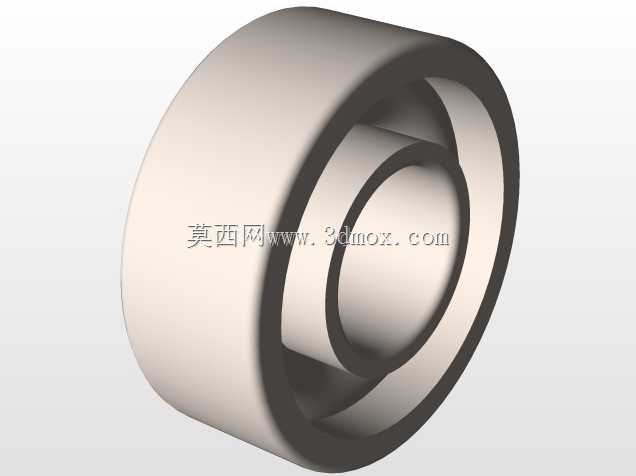

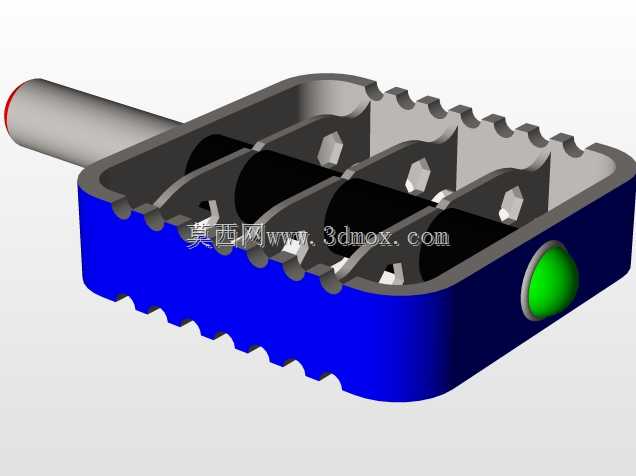

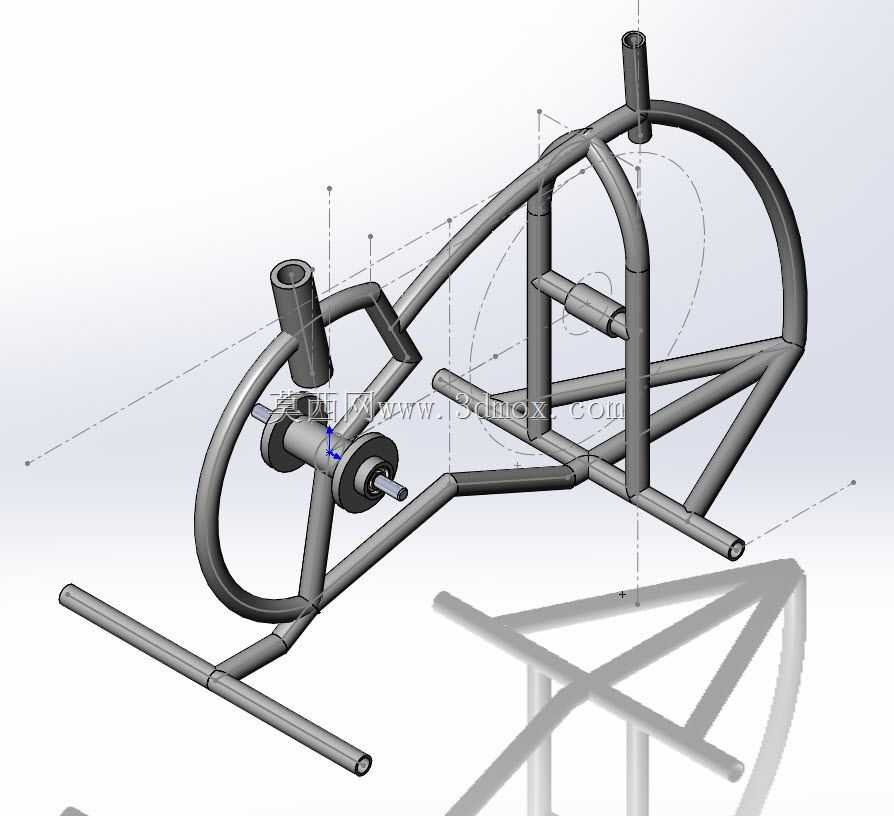

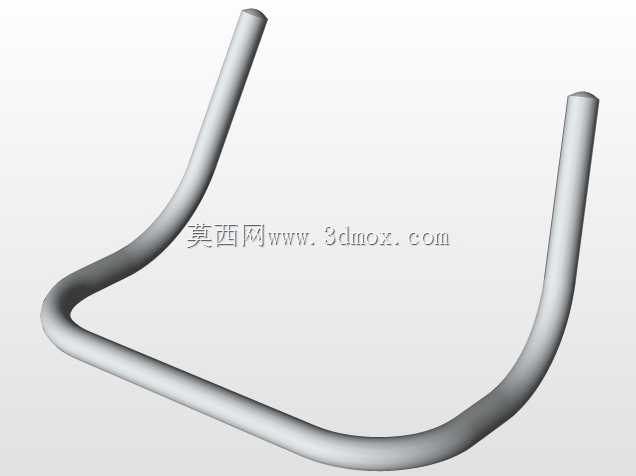

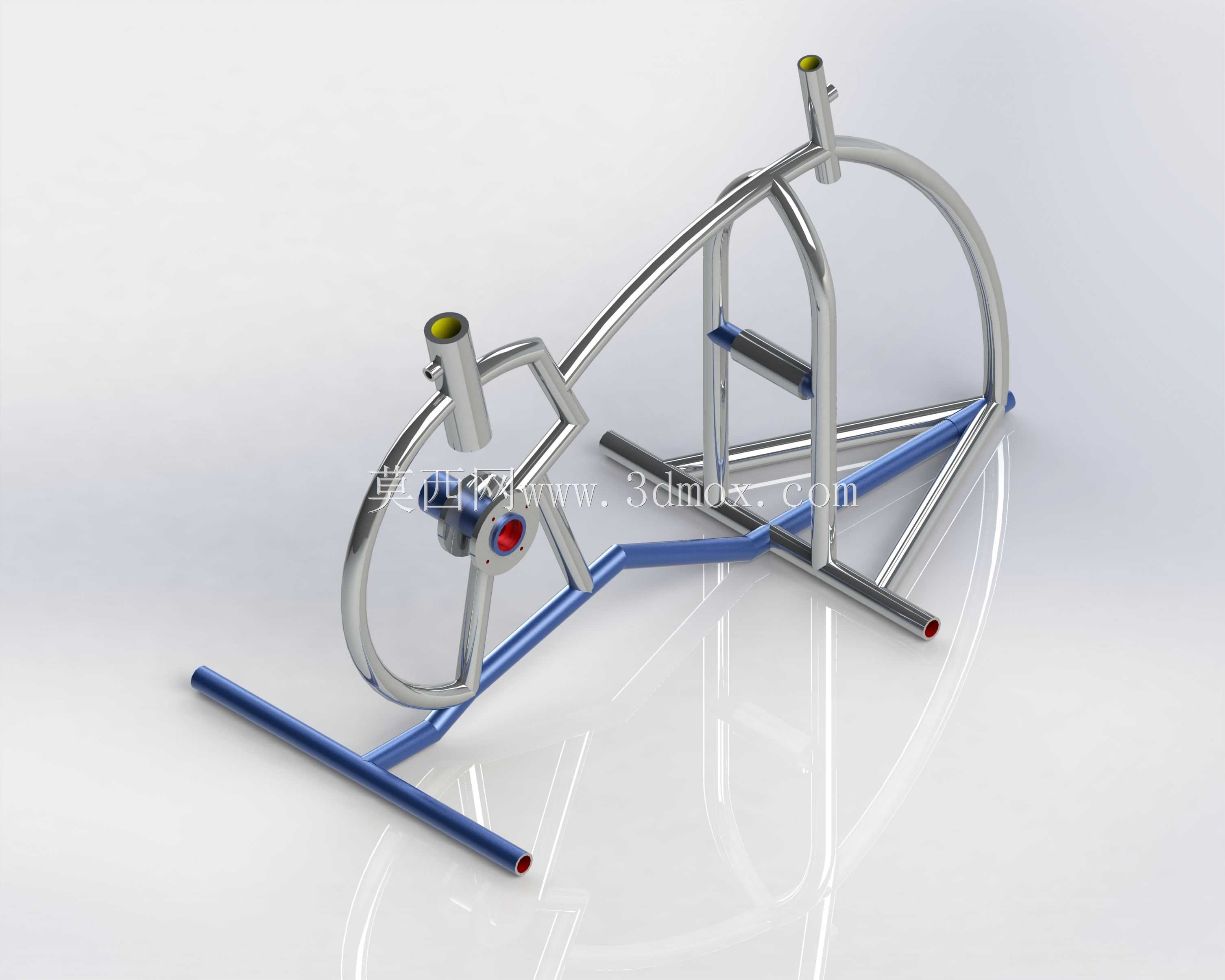

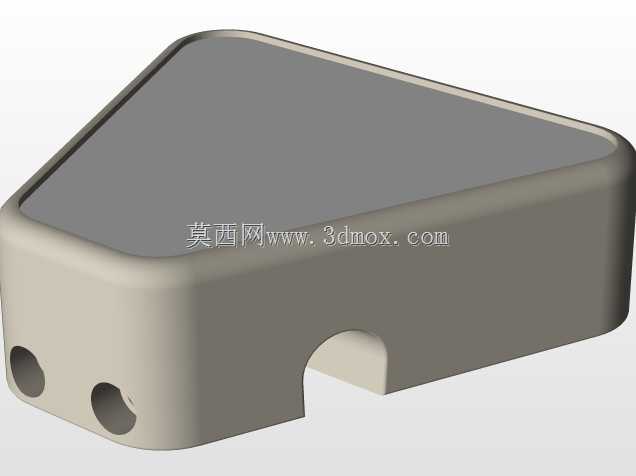

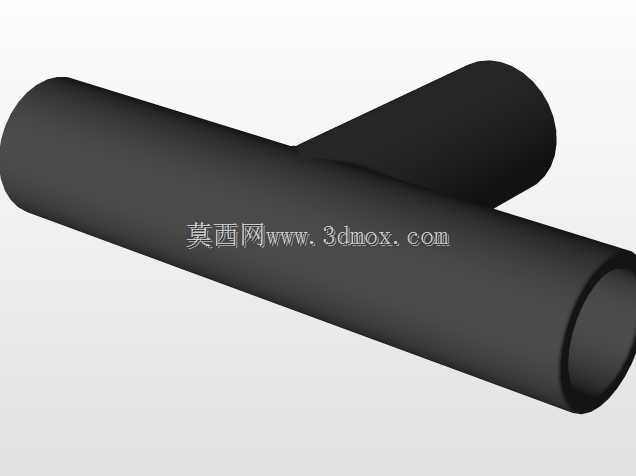

　　避免磁钢因高温出现退磁问题。车把部分采用弧形弯管设计，表面包覆TPE防滑握套，握把位置设置了嵌入式心率检测触点，用户运动时双手握住握把即可采集实时心率数据，数据通过车把中部的电子仪表显示，仪表可同步显示运动时长、踏频、估算卡路里消耗等基础运动数据，仪表采用纽扣电池供电，无需外接电源线缆。脚踏部分采用带绑带的防滑结构，脚踏表面设置凸起防滑纹理，配合可调节的尼龙绑带，可固定不同尺码的鞋型，避免蹬踏过程中脚滑脱落，脚踏转轴内置深沟球轴承，转动间隙控制在0.02mm以内，长时间使用无松旷异响。整机框架采用Q235钢管弯焊成型，管壁厚度1.5mm，焊接位置做了打磨抛丸处理后喷塑，整体框架可承受200kg的静载荷无变形，

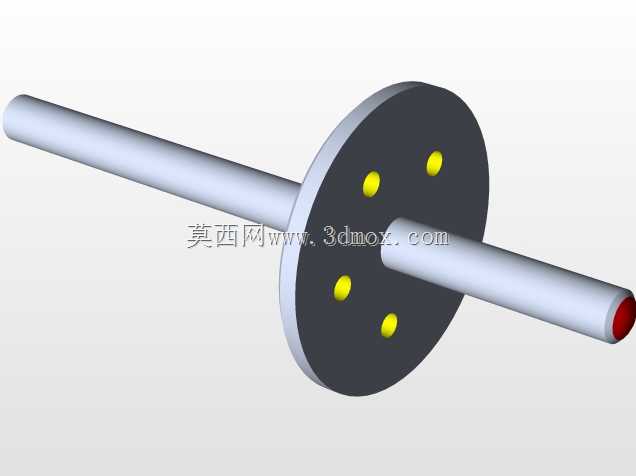

　　框架连接处的紧固件全部采用防松螺母，避免长期使用后因振动出现紧固件松动问题。从设计思路上，这款设备优先考虑了家用场景的易用性与安全性，没有加入过多复杂的电控结构，全部采用机械结构实现功能调节，故障率更低，同时整体外观线条做了圆弧过渡处理，没有尖锐外凸的棱角，避免家庭使用过程中磕碰受伤，靠背与座椅的填充层采用高回弹发泡材质，表面包覆耐磨PU皮，长期使用不易塌陷掉皮。设备的移动设计也做了考量，前侧支撑管上嵌套了两个小型脚轮，需要移动设备时只需抬起后端，即可通过前侧脚轮推动整机移位，无需整体抬搬，适配家庭场景下清洁地面、调整摆放位置的需求。在结构校核阶段，针对蹬踏过程中的曲柄受力做了有限元分析，曲柄采用45号钢锻造处理，在用户最大蹬踏力300N的工况下，最大应力远低于材料屈服强度，可满足长期反复蹬踏的疲劳强度要求，中轴部分采用密封轴承结构，可阻挡灰尘、汗液进入轴承内部，延长轴承使用寿命。
