重型卡车鼓式制动轮总成结构设计

　　商用车鼓式制动轮总成，是重型载货车辆行车制动系统的核心执行部件，主要适配总质量12吨以上的公路货运卡车、工程自卸车辆的驱动桥与转向桥轮端安装位，在车辆长下坡持续制动、重载工况紧急停车、驻车坡道驻留等场景下承担核心制动力输出作用，相比盘式制动结构，鼓式制动轮可在同等轮端安装空间内提供更大的制动力矩，同时具备更强的防尘、防水抗污染能力，适配非铺装路面、矿区作业等恶劣行驶环境的使用需求。

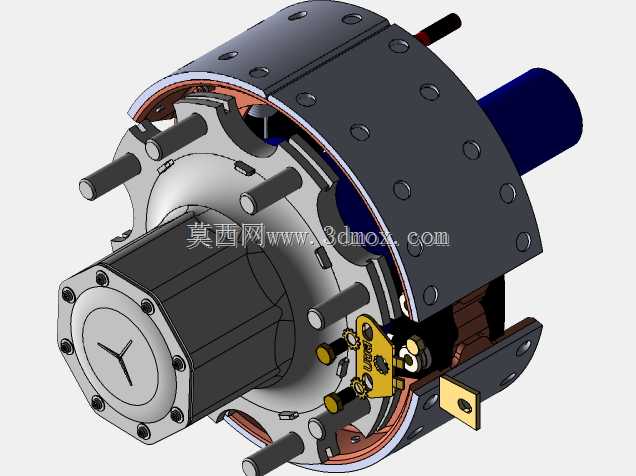

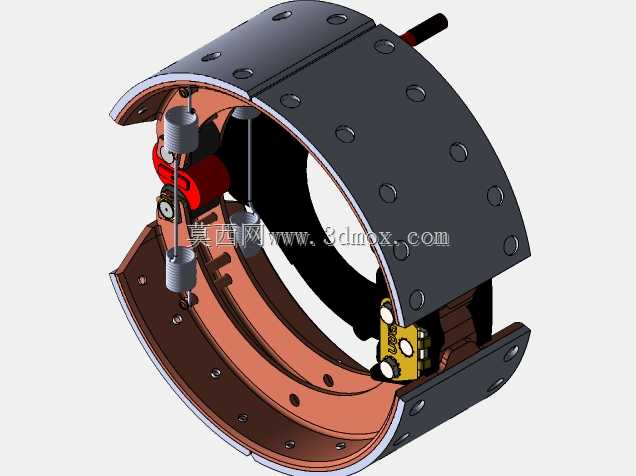

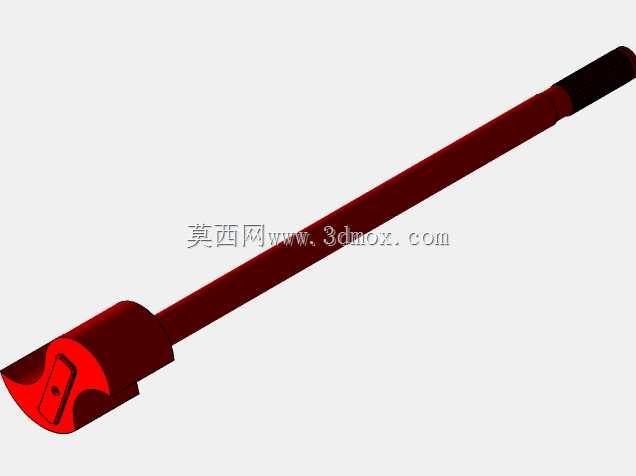

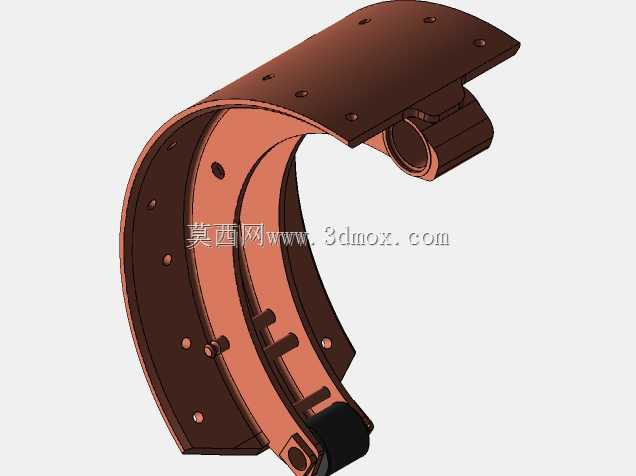

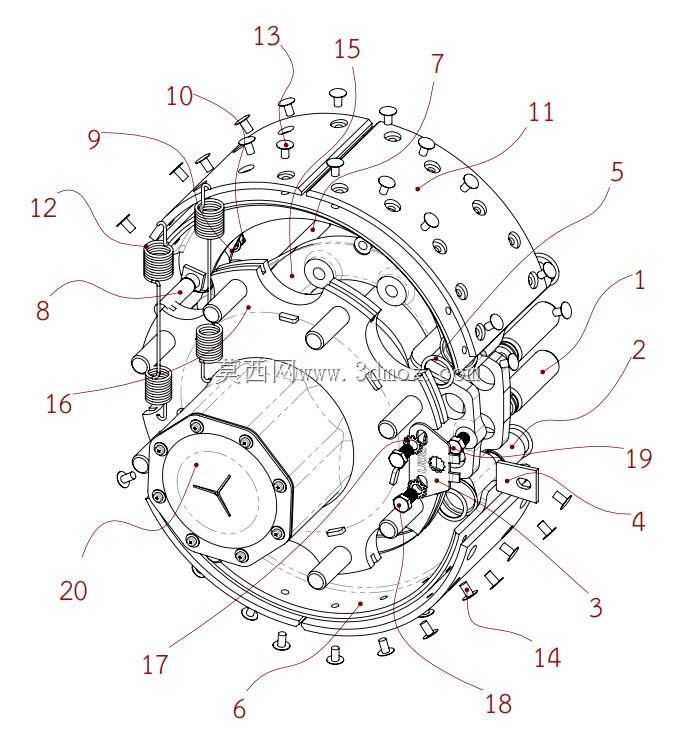

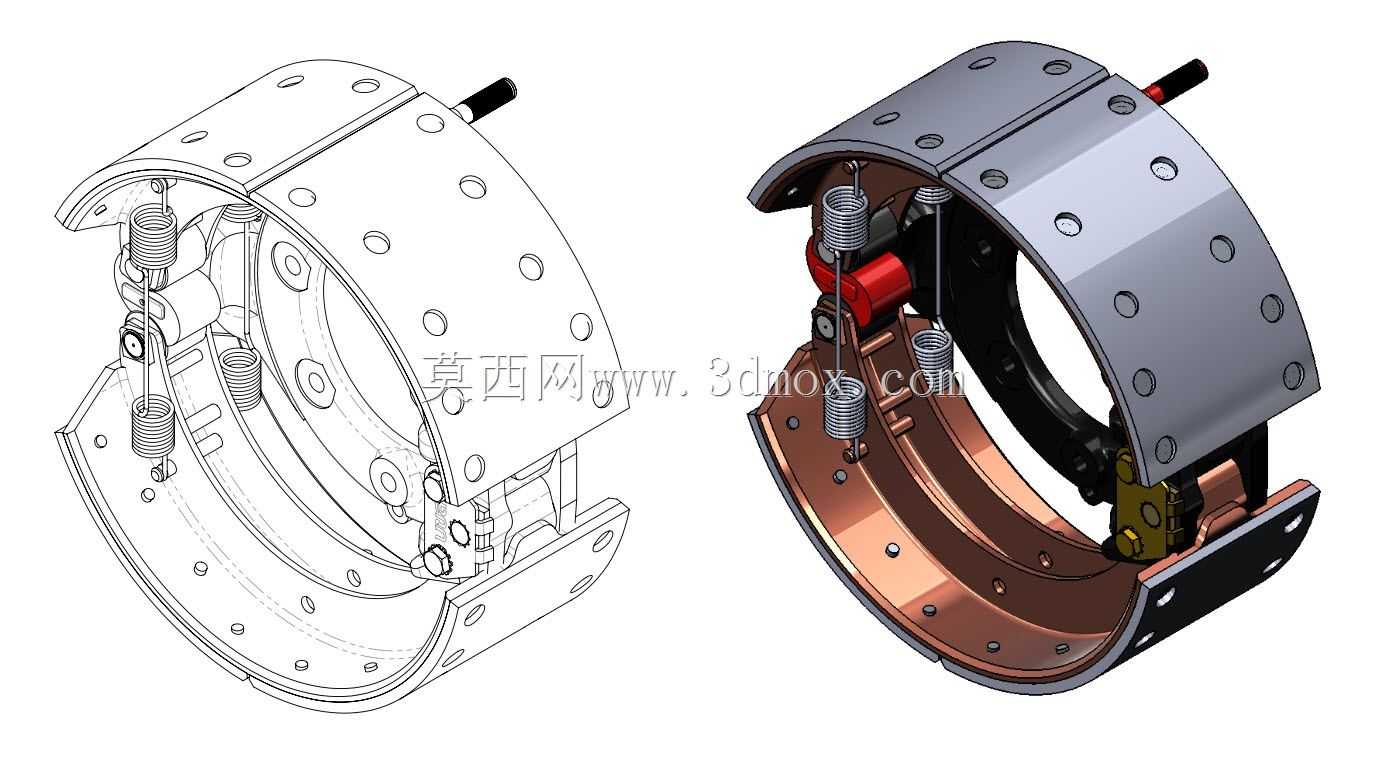

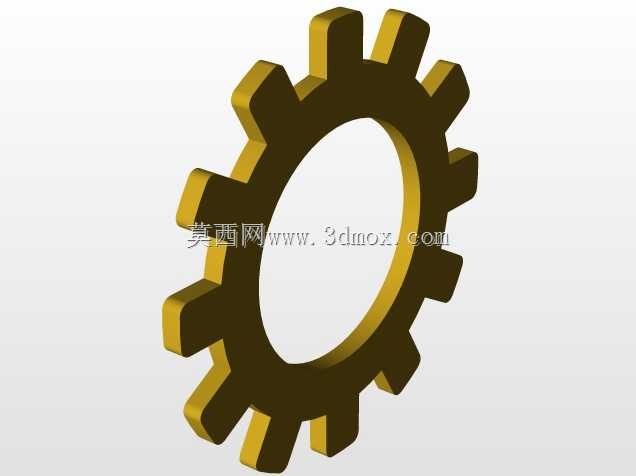

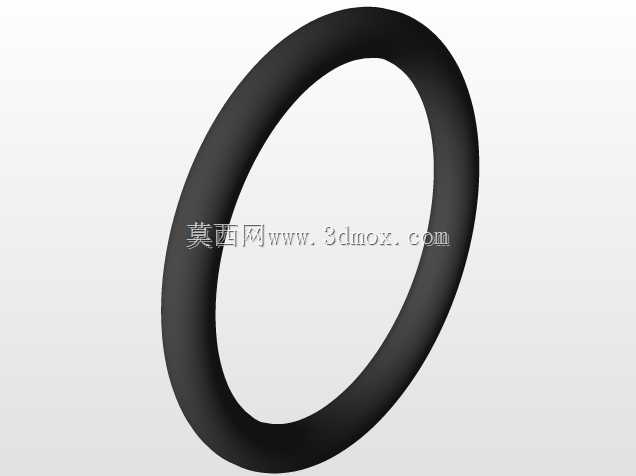

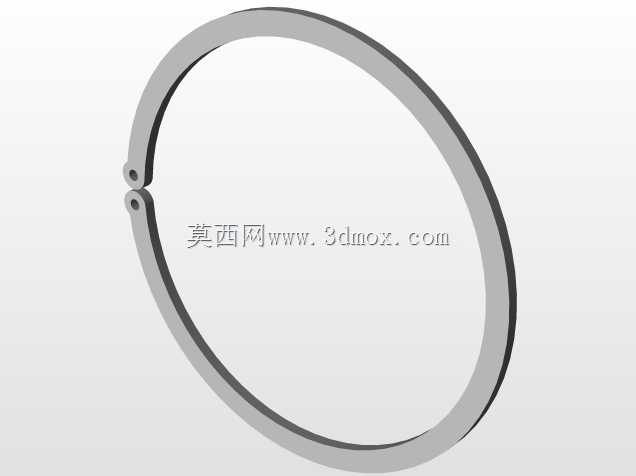

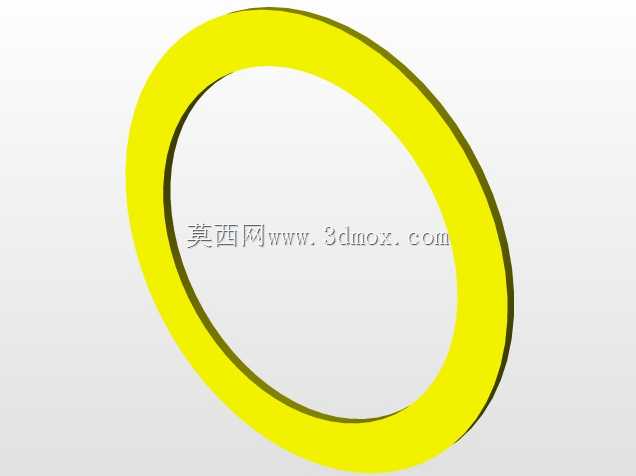

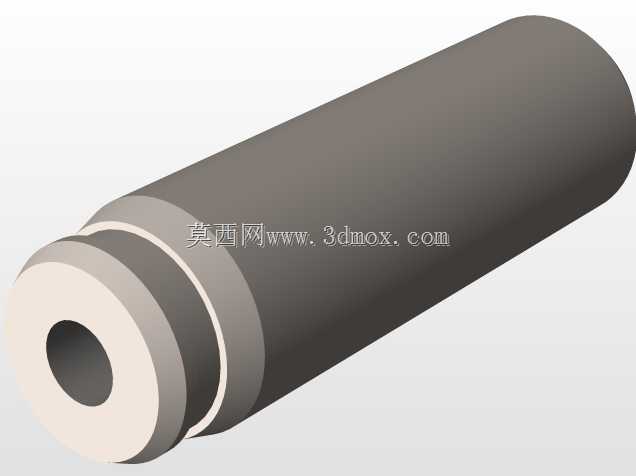

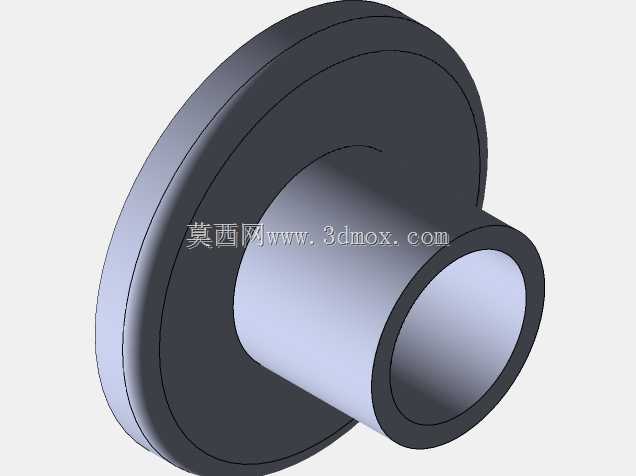

　　从结构设计逻辑来看，该制动轮总成采用对称分体式制动蹄布局，两个弧形制动蹄通过下端的支撑销铰接固定在制动底板上，蹄片外侧铆接有摩擦系数稳定的非金属摩擦衬片，衬片表面预留均匀分布的铆接孔与排屑沟槽，制动过程中摩擦产生的磨屑可通过沟槽及时排出，避免磨屑卡滞在衬片与制动鼓内壁之间引发制动抖动、制动力衰减问题。制动蹄上端配合凸轮式张开机构，凸轮轴连接外部制动气室推杆，当制动气压推动推杆动作时，凸轮转动将两个制动蹄向外撑开，使摩擦衬片紧密贴合制动鼓内壁，通过摩擦力矩阻碍制动鼓随车轮的转动，实现车辆减速或停车。回位弹簧采用双圆柱螺旋弹簧对称布置在两个制动蹄之间，制动解除时可快速拉动制动蹄回位，避免摩擦衬片与制动鼓长期拖磨引发的过热烧蚀、衬片异常磨损问题。

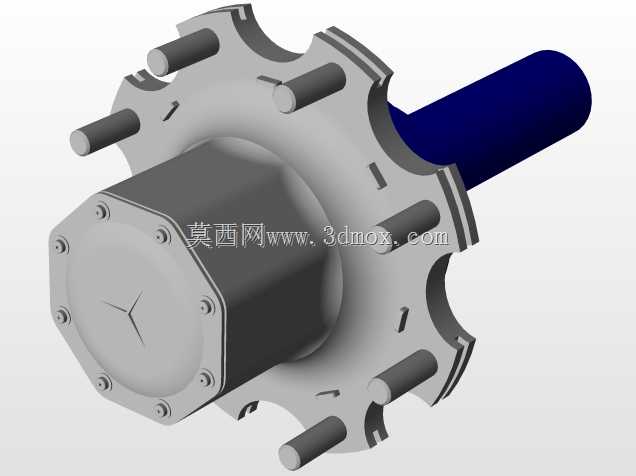

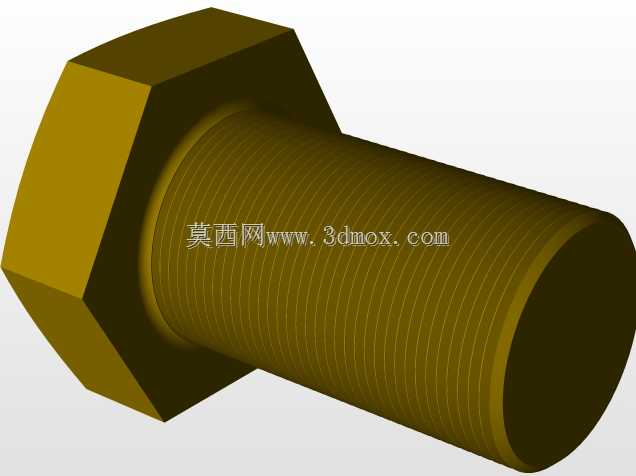

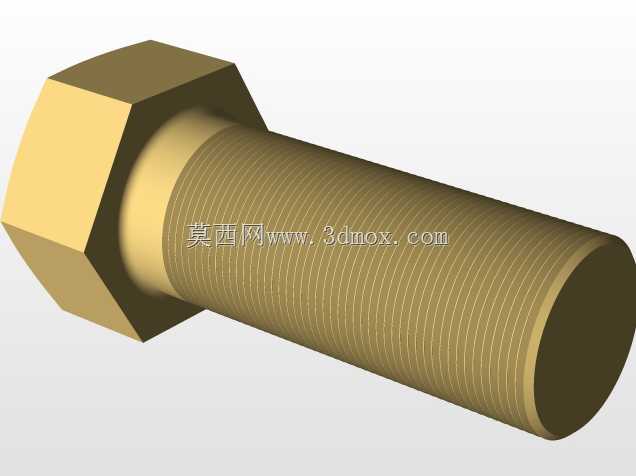

　　在安装边界与尺寸匹配层面，该制动轮总成的制动底板采用标准化螺栓孔位布局，可直接适配主流重卡车桥的轮端法兰安装面，制动鼓内径、制动蹄圆弧半径均符合商用车制动部件通用尺寸规范，安装时无需对桥体轮端进行额外加工改制。制动凸轮轴的伸出端长度、花键参数匹配常规制动调整臂的连接尺寸，可兼容自动间隙调整臂与手动调整臂的装配需求，日常维保过程中可直接替换同规格的原厂制动部件，降低配件适配成本。

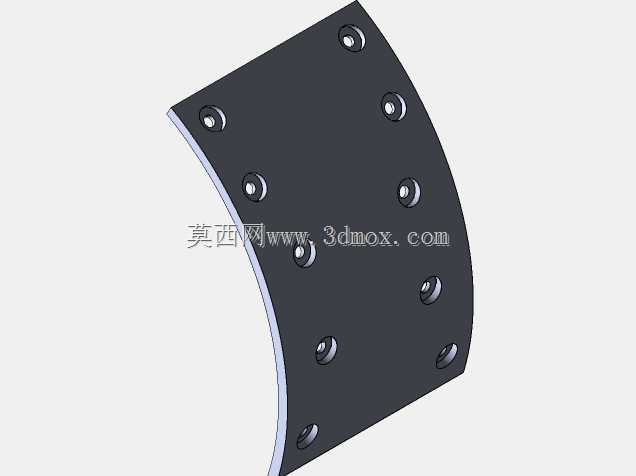

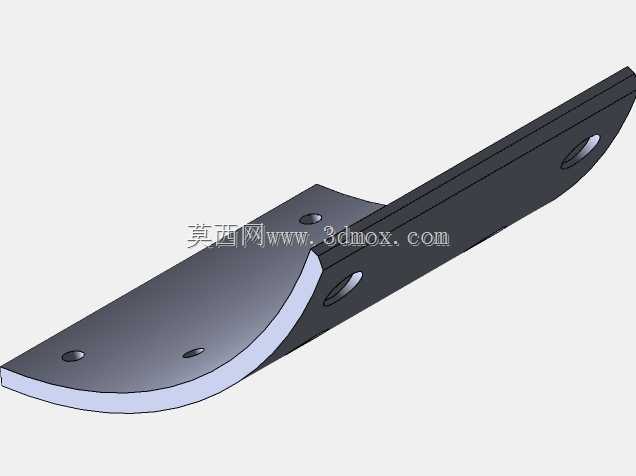

　　结构细节设计上，制动蹄的筋板采用变厚度冲压焊接结构，在保证蹄片整体刚度的前提下尽可能降低非簧载质量，减少车辆行驶过程中的轮端振动传递，提升行驶平顺性。摩擦衬片采用宽幅圆弧面设计，增大与制动鼓的接触面积，单位面积压力更低，可有效延长衬片的更换周期，减少车辆维保频次。制动轮总成的所有外露金属部件均做了防锈电泳处理，可抵御冬季融雪盐、矿区泥水的腐蚀，延长部件整体使用寿命。在功能特性层面，该制动轮总成可在0.6MPa额定工作气压下输出满足国标要求的制动力矩，持续制动15分钟的情况下制动鼓温升控制在材料许用范围内，不会因高温引发制动力热衰退，满足重型卡车连续下坡的制动安全要求。同时结构上预留了磨损检查间隙，维保人员可直接通过制动鼓上的观察孔检查摩擦衬片的剩余厚度，无需拆解制动总成即可判断部件磨损状态，提升日常检查的效率。

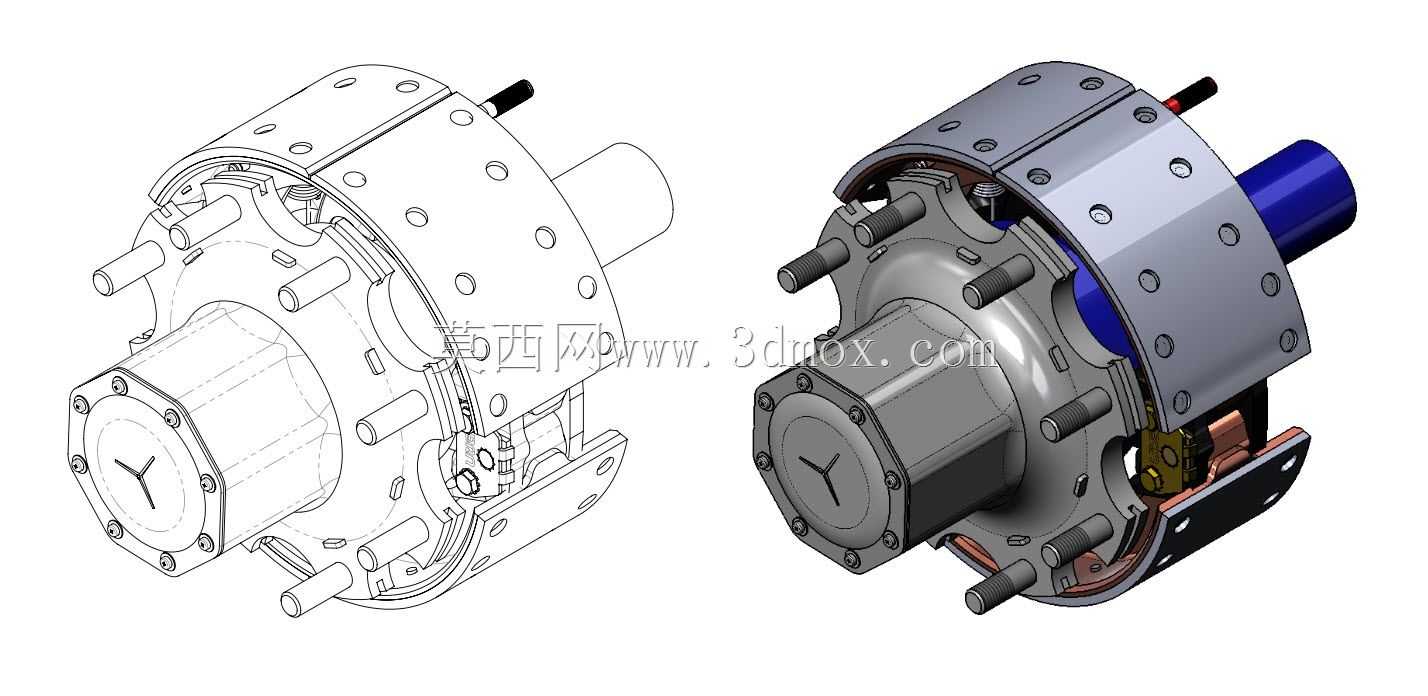

　　建模过程中对制动轮的所有运动部件均做了运动干涉检查，模拟制动蹄从完全回位到完全张开的全行程动作，验证凸轮转动过程中与制动蹄、回位弹簧、制动底板之间无运动卡滞，弹簧伸缩行程处于材料许用变形范围内，不会出现弹簧并圈或过度拉伸失效的问题。同时对制动鼓与摩擦衬片的贴合面做了配合公差模拟，保证制动过程中衬片与制动鼓的接触面积达到总面积的70%以上，避免局部接触压力过大引发的衬片偏磨、制动异响问题。
