可调节缩放绘图用受电弓放大尺

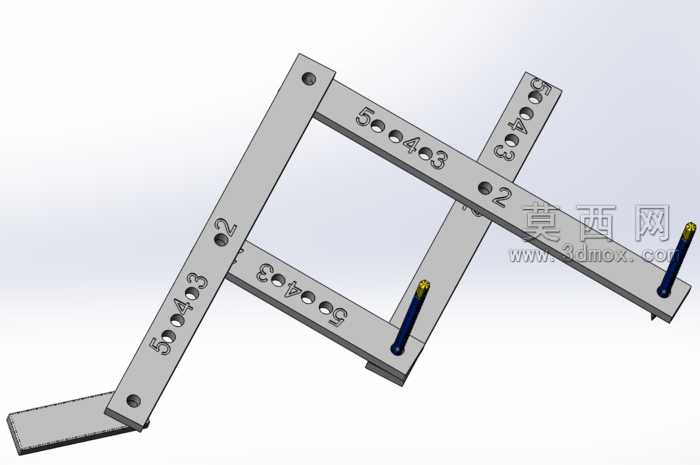

本作品为可调节比例的受电弓式放大绘图尺，整体采用三维参数化建模完成，建模过程中优先保证各铰接点位的同轴度与转动顺滑度，对尺身的长条型材结构做了等壁厚优化，既保证结构刚性又控制整体重量。模型渲染阶段采用哑光银灰色金属材质模拟铝合金尺身质感，铰接销轴与定位笔套做了深蓝色阳极氧化金属质感区分，背景采用浅灰渐变突出尺身结构细节，光影采用柔和侧光打亮尺身刻度与铰接结构，避免硬阴影遮挡刻度标识。结构设计上采用经典的菱形铰接缩放结构，四根尺身通过中心铰接轴与两端铰接轴连接，每根尺身上均匀排布多组定位孔，对应不同的缩放比例档位，孔位旁蚀刻有清晰的数字刻度标识，方便快速切换缩放倍率；尺身末端设置有固定定位针与绘图笔安装位，使用时固定定位端后，绘图端即可按照设定比例同步复刻图形轨迹，实现不同比例的绘图缩放作业。设计思路围绕绘图作业的比例缩放需求展开，摒弃传统缩放尺的复杂调节结构，采用孔位定位的方式实现固定档位的比例切换，降低调节难度同时保证比例精度，尺身边缘做了倒角处理避免使用时划伤手部，铰接位置预留了微小间隙保证转动无卡顿，整体结构简单可靠，兼顾实用性与加工便利性，可直接用于实物加工生产，适配手绘临摹、工程绘图缩放、图案复刻等多种使用场景。
