铝合金发射橡胶防滑驱动轮结构设计

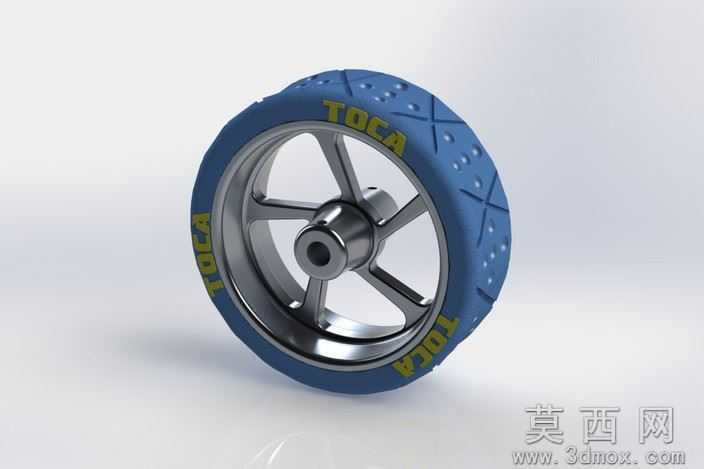

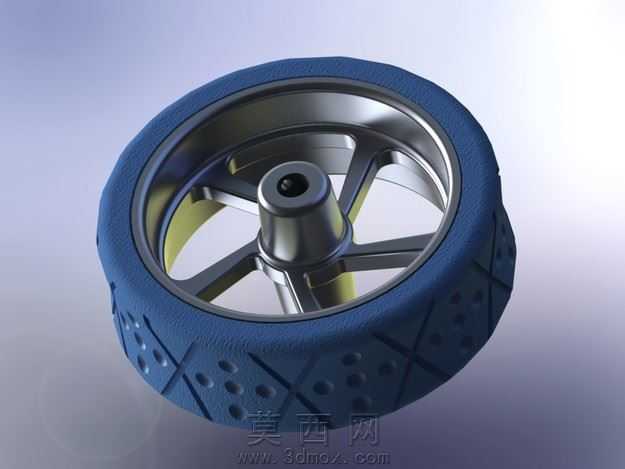

该款驱动轮采用三维参数化建模方式完成整体结构设计，建模过程中先完成轮毂主体的基准轴与基准面搭建，以中心安装孔为定位基准，依次绘制轮毂辐条的截面草图，通过拉伸、切除、圆角等特征命令完成金属轮毂的主体结构，辐条采用五辐对称式布局，既保证了轮毂的结构强度，也兼顾了轻量化设计需求，中心安装位设计有凸起的定位轴台，可与配套传动轴实现精准同轴配合，避免运转过程中出现偏心抖动问题。外层橡胶轮体采用包覆式结构设计，建模时先绘制轮体的外轮廓曲面，通过曲面加厚、阵列特征完成表面防滑纹理的制作，表面设计有交叉斜向沟槽与圆形凹坑组合的防滑结构，可在接触发射轨道面时提供充足的摩擦力，避免启动与运转过程中出现打滑现象，橡胶轮与金属轮毂的结合面设计有嵌入式卡合结构，可保证橡胶层与金属轮毂连接牢固，长期运转不会出现脱层移位问题。渲染阶段为金属轮毂赋予了抛光铝合金材质，调整材质的反射率与粗糙度参数，还原金属件的细腻金属光泽与边缘高光效果，为外层橡胶赋予了哑光深蓝色橡胶材质，调整材质的凹凸贴图参数，还原橡胶表面的细微磨砂质感与防滑纹理的立体效果，场景采用柔和的影棚布光方式，通过主光、辅光与轮廓光的搭配，清晰展现轮体的结构层次与不同材质的质感差异。整体设计兼顾了结构强度、防滑性能与轻量化需求，各部件的配合公差经过参数化校验，可直接用于后续的工程出图与实物生产，适配小型发射装置的行走驱动需求，运转过程中运行平稳，防滑性能优异，可满足不同工况下的启动传动需求。
