木屑压制用双层多孔环形压模结构

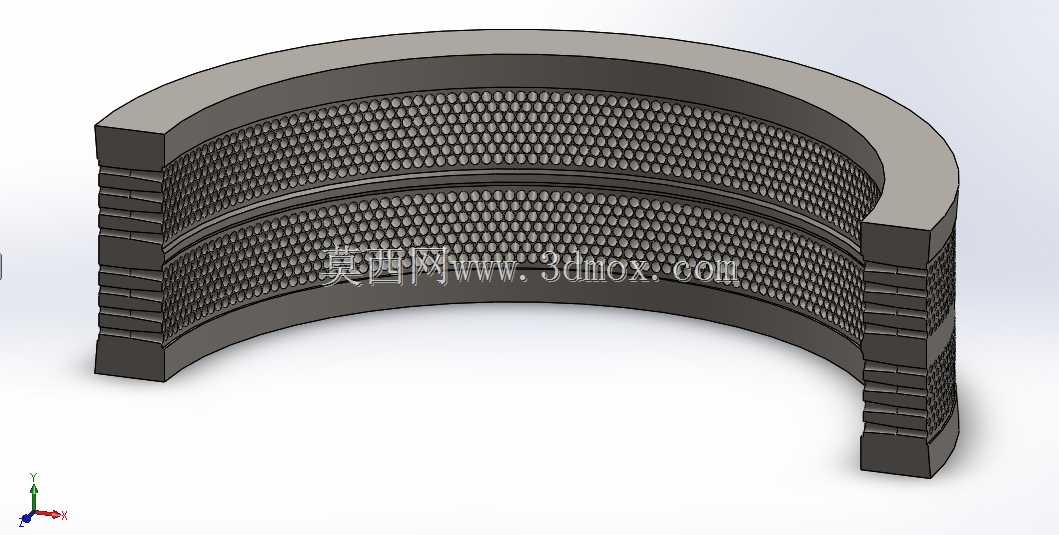

　　在生物质燃料加工、木屑制粒的生产场景中，环模是压制成型工序的核心易损部件，这套双层多孔结构的环形压模，主要适配平置式环模木屑制粒设备，承担将输送进入模腔的木屑、秸秆碎料等原料，通过压辊的挤压力从模孔中挤出成型为颗粒料的功能。从结构设计来看，该环模采用半剖展示的双层环带布局，两层成型工作面均布密集的正六边形模孔，相比传统圆孔模孔，六边形孔的成型颗粒棱角更规整，挤出过程中原料的受压均匀性更好，能减少颗粒在挤出阶段的断裂率，同时双层环带的设计在同等环模外径尺寸下，有效增加了单次压制作业的出料面积，可直接提升设备单位时间内的制粒产能。环模的轴向端面设置有多道阶梯式定位止口，安装时可直接与设备的传动法兰盘配合卡接，

　　止口的台阶尺寸与设备主轴的安装位公差匹配，能避免环模高速运转时出现径向跳动，降低压辊与模孔内壁的偏磨风险，延长环模的实际使用寿命。模体的外侧壁设置有均匀分布的轴向加强凸棱，凸棱沿环模的轴向通长布置，既可以提升环模整体的结构刚性，承受压辊挤压原料时的径向载荷，避免环模在长期高压作业下出现胀裂变形，同时凸棱也可作为安装时的对位基准，方便现场检修更换时快速找正安装角度，减少装配对位的耗时。从模孔的排布逻辑来看，两层模孔的排布密度经过计算，相邻模孔之间的壁厚保持一致，既保证了模孔的数量最大化，也避免了壁厚过薄导致的模孔边缘崩缺问题，模孔的进料端设置有微小的倒角过渡，能引导原料顺畅进入模孔，减少原料在模面的堆积堵塞概率。在实际生产应用中，

　　这类环模需要配合对应线速度的压辊组件使用，安装时需保证环模与压辊之间的间隙在0.1-0.3mm区间，间隙过大会导致原料挤压力不足无法成型，间隙过小则会加速模孔与压辊表面的磨损。环模的整体外径适配6英寸规格的制粒机腔体，安装边界需满足腔体内壁与环模外侧壁预留至少5mm的排料间隙，避免成型后的颗粒在腔体内卡滞。模体的材质通常选用高铬合金铸钢，表面经过淬火处理提升模孔内壁的耐磨性，双层结构的设计也使得当其中一层工作面磨损到极限后，可翻转环模使用另一层工作面，进一步降低配件的更换成本。在设计建模过程中，环模的同轴度公差需控制在0.05mm以内，两端面的平行度公差不大于0.02mm，保证运转过程中模面各位置与压辊的间隙一致，避免出现局部漏料、

　　局部过度磨损的问题。模孔的深度与孔径的长径比设置为6:1，适配木屑原料的压缩比需求，能保证挤出的颗粒密度达到0.9-1.1g/cm³，满足生物质颗粒燃料的储运与燃烧要求。环模的两端面还设置有均匀分布的螺栓沉孔，用于将环模锁紧在传动法兰上，沉孔的位置度公差需保证螺栓可顺利穿入，避免装配时出现螺栓别劲导致的环模端面受力不均。
