气化炉配套文丘里洗涤器结构设计

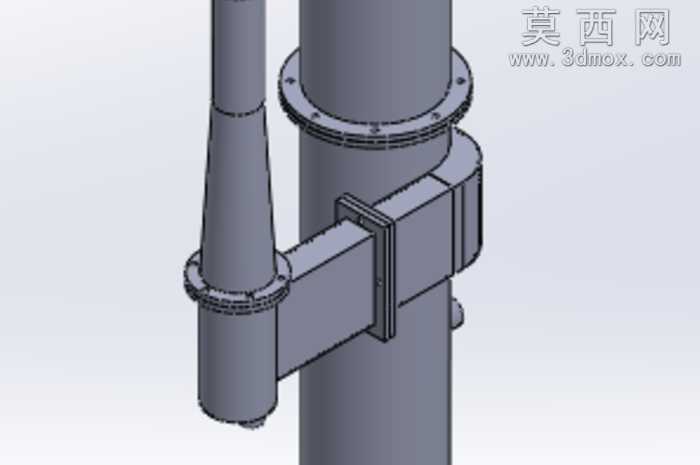

本模型为适配100kW气化炉的文丘里洗涤器三维设计成果，建模阶段采用参数化特征构建方式，先依据气化炉额定处理气量、入口含尘浓度、设计压降等核心工艺参数，推导确定文氏管收缩段锥角、喉管通径、扩散段长度等关键尺寸，再通过三维软件的草图绘制、凸台拉伸、旋转切除等基础命令完成主体流道的初步建模。模型结构上完整还原了文氏管与主气化炉筒体的连接装配关系，包含收缩段锥形管、喉管测量段、扩散段扩压管、连接方箱、法兰密封结构等全部实体部件，各法兰端面均预留了标准螺栓孔位，连接方箱处设计了快开式检修结构，可满足后期设备运维的拆装需求。材质渲染阶段针对不同部件做了区分设置，主体承压筒体采用碳钢哑光金属材质，表面添加了轻微的焊接纹理与氧化质感，法兰密封面做了精加工光亮金属效果，密封垫片采用半透明橡胶材质区分，连接紧固件做了镀锌亮面处理，整体渲染效果还原了工业设备的真实质感。设计过程中重点考量了气液两相流的流动特性，收缩段采用18度标准锥角保证气流平稳加速，喉管段设计了等径直段保证水雾与含尘气体充分接触碰撞，扩散段采用6度缓扩锥角最大限度降低动能损耗，同时在连接方箱内部预留了喷淋管安装位，可适配不同流量的雾化喷嘴布置，整体结构既满足工艺性能要求，又兼顾了加工制造的可行性，所有部件均做了壁厚均匀性校验，避免出现应力集中的薄弱区域，法兰连接尺寸均匹配现有气化炉的接口标准，可直接对接现有气化系统的安装布局。
