双联美式音频级电源插座结构设计

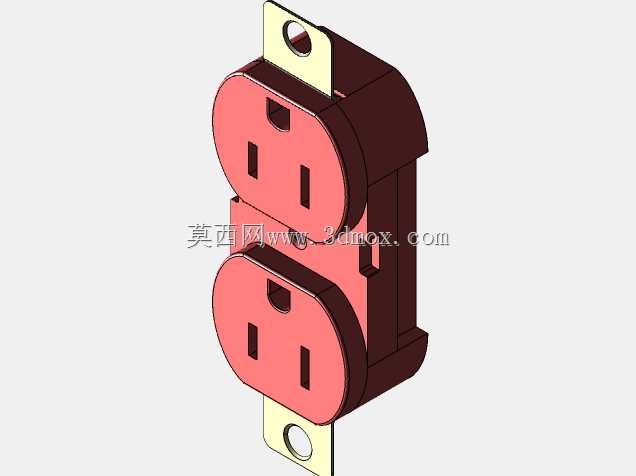

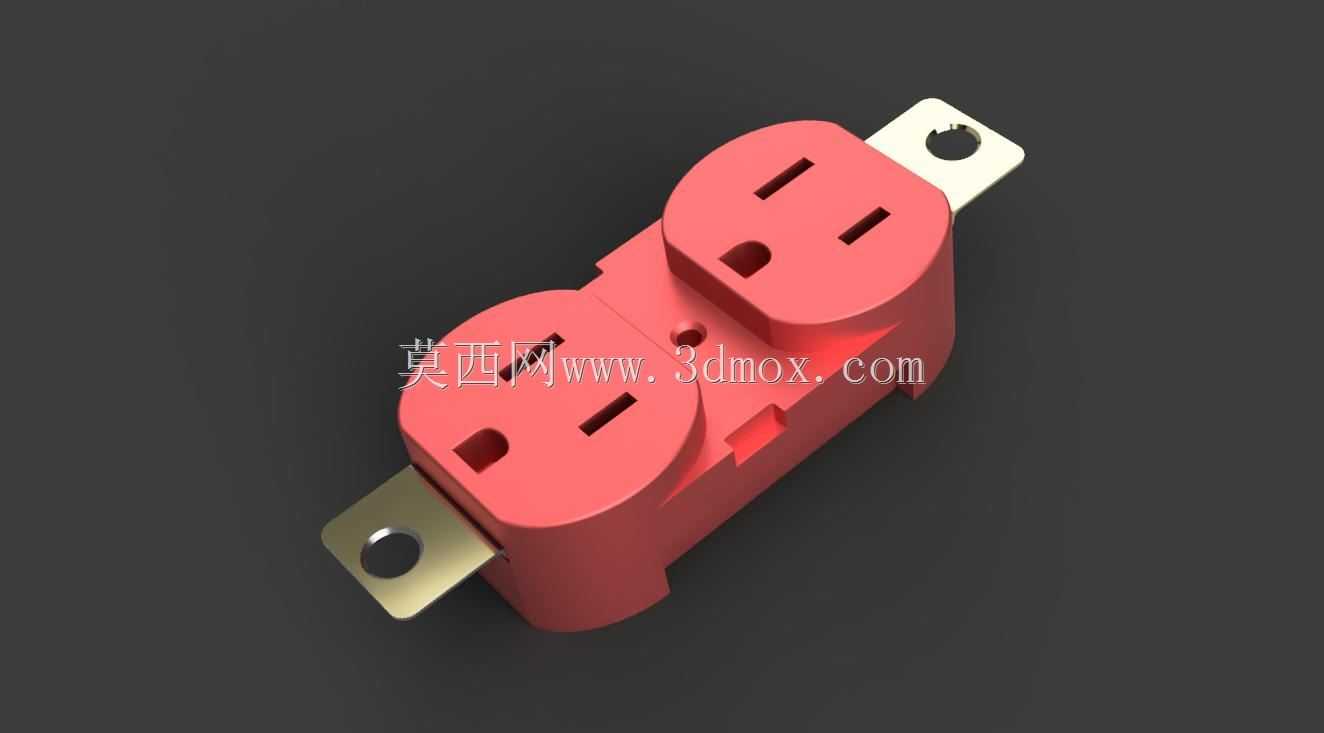

　　这款双联电源插座的设计，最初是面向专业音频设备供电场景做的优化，在录音棚、舞台扩声系统、HiFi听音室这类对供电稳定性、接触可靠性要求极高的场景里，普通民用插座的接触阻抗波动、插合松动带来的瞬态电流不稳，很容易引入底噪或者造成设备工作异常，因此在结构设计阶段就针对性做了多轮调整。从整体结构来看，主体采用一体式绝缘基座设计，绝缘材质选用阻燃级工程塑料，兼顾绝缘性能与结构强度，避免长期插拔造成的基座开裂、形变问题。两个插座位沿基座长度方向并排排布，每个插孔组都包含美标规格的零线、火线、接地极插孔，插孔的铜件接触片采用高弹性锡磷青铜材质，冲压成型后做了镀镍处理，一方面降低接触电阻，减少大电流通过时的发热，另一方面提升抗氧化能力，避免长期使用后接触表面氧化造成的阻抗升高，这一点对音频设备供电尤为重要——接触点的非线性阻抗很容易在电流波动时产生杂波干扰，影响音频信号的纯净度。

　　安装结构上，基座两端延伸出带安装孔的金属固定耳，固定耳采用镀锌钢板冲压成型，孔位尺寸适配标准86型暗装底盒或者设备机柜的电源安装位的固定螺柱，安装时不需要额外做转接件，直接通过螺丝就能将插座牢固固定在安装面板或者机柜隔板上，固定耳与绝缘基座之间做了防转卡位设计，拧动固定螺丝时不会带动基座转动，避免内部接线被拉扯松脱。基座背部的接线端采用压线式接线结构，适配12-16AWG规格的电源线，接线螺丝做了防滑脱处理，拧松时不会从基座上掉落，方便现场接线操作，同时接线端的金属件与接触铜片采用一体化铆接结构，减少了拼接点的电阻，进一步降低导通损耗。

　　从安装边界尺寸来看，整体长度控制在标准双联插座的通用尺寸范围内，宽度与单联美标插座的安装间距匹配，安装时两个插座并排拼装不会出现干涉，基座的厚度适配常规面板的内嵌深度，装入面板后表面与面板齐平，不会出现凸起或者凹陷的情况。插拔手感的调校上，接触铜片的开口角度做了反复优化，插头插入时的阻尼均匀，插入后夹持力稳定，不会出现插头松动下垂的情况，同时拔出时不需要过大的力度，避免长期插拔造成铜片疲劳形变。绝缘基座的表面做了细微的磨砂处理，既提升外观质感，也能避免生产、安装过程中表面留下划痕，基座上的插孔边缘做了小圆角过渡，插头插入时不会刮擦插头的绝缘外壳，同时也能引导插头对准插孔，减少盲插时的对位难度。

　　在结构可靠性设计上，两个插座位之间设置了加强筋结构，提升基座整体的抗形变能力，即使单侧反复插拔受力，也不会造成另一侧的插孔位置偏移，保证长期使用后的对位精度。接地极的铜件长度比零火线铜件长出2mm，插头插入时接地极先接触，拔出时最后断开，符合用电安全的设计规范，避免设备带电插拔时出现外壳带电的风险。铜件接触片的接触位置设计了多点凸起的接触结构，插头插片插入后能形成至少三个有效接触点，增大接触面积，即使插片存在轻微的尺寸公差，也能保证可靠接触，不会出现单点接触造成的局部发热问题。

　　针对音频场景的特殊需求，整个插座的金属部件都做了无磁处理，避免金属件带磁对附近的音频线材、信号传输部件产生电磁干扰，绝缘材质也选用了低介电常数的工程塑料，减少高频信号下的介质损耗，降低对供电回路高频特性的影响。基座内部的铜件排布做了等长设计，零火线路径长度一致，减少回路的电感差异，这一点在高端音频供电场景里能有效降低共模干扰的影响。整体结构没有多余的装饰部件，所有结构都服务于功能可靠性与安装便利性，既可以嵌入墙面安装在专业听音空间的墙面上，也可以集成在电源滤波器、专业功放、音频处理器等设备的后面板上作为设备自带的电源输出接口，适配多种安装场景的需求。
