ER16型5mm孔径弹簧夹头结构设计

　　在数控铣削、钻削、攻丝等常规机加工场景里，ER系列弹簧夹头是出镜率极高的刀具夹持元件，这款适配ER16规格、夹持孔径5mm的夹头，主要匹配小规格直柄刀具的装夹需求，常见于小型加工中心、精雕机、台式钻铣床的主轴刀柄配套，也可用于专用工装的工件定位夹持环节。从实际使用的角度看，这类夹头的核心作用是在刀柄锁紧螺母的轴向压力作用下，通过自身锥面的径向收缩，抱紧直柄刀具或者待加工的细轴类工件，保证装夹的同轴度，传递切削扭矩，避免加工过程中刀具出现打滑、偏摆的问题。

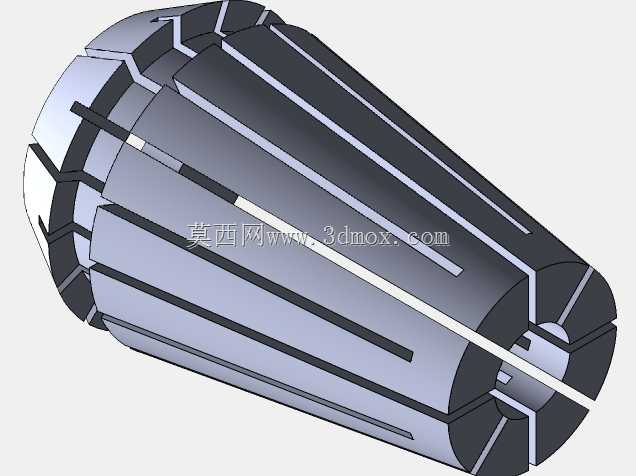

　　设计这款夹头的时候，首先要匹配ER16刀柄的内锥参数，外锥面采用标准的8度锥角，和刀柄内锥面完全贴合，保证锥面配合的接触面积达到85%以上，这样在锁紧的时候受力均匀，不会出现局部应力集中导致夹头开裂的问题。夹头本体采用65Mn弹簧钢作为基材，整体经过淬火加中温回火处理，硬度控制在HRC44-48之间，既保证足够的刚性来传递切削扭矩，又保留合适的弹性，让开槽部分可以反复收缩扩张而不发生塑性变形。夹头的开槽采用对称等分的直槽加端部分叉结构，一共8条均布的开槽，其中4条从大端锥面向小端延伸，另外4条从小端夹持孔向大端延伸，交错分布的开槽结构可以让夹头在收缩的时候，整个夹持段的变形更均匀，不会出现某一侧瓣片变形量过大导致夹持孔失圆的问题，保证夹持后的刀具径向跳动控制在0.01mm以内，满足精加工的精度要求。

　　夹持孔的尺寸设计为5mm，公差严格控制在H7级别，孔内做了细微的防滑纹理处理，既可以保证和5mm直柄刀具的配合间隙合理，又能增大接触摩擦力，在大进给切削的时候也能牢牢抱紧刀具，不会出现刀具被拉出的情况。夹头的大端端面设计有和锁紧螺母配合的定位台阶，安装的时候可以精准卡入螺母的卡槽内，避免锁紧螺母旋转的时候带动夹头跟转，损伤刀柄锥面。小端的端面做了0.5mm的倒角处理，一方面是方便夹头顺利装入刀柄内锥孔，另一方面也可以避免小端边缘和刀柄内部的其他结构发生干涉。

　　从安装边界来看，这款夹头的总长度和ER16标准夹头的长度一致，装入对应ER16刀柄后，伸出刀柄端面的长度符合标准规范，不会和加工区域的工件、夹具发生碰撞。夹持范围覆盖4.5-5mm直径的直柄刀具，除了标准的直柄铣刀、钻头，也可以夹持同直径的丝锥、铰刀等刀具，适配不同的加工工序需求。在实际选型的时候，需要注意夹头的夹持孔径必须和刀具柄径匹配，不能用大孔径夹头加衬套夹持小直径刀具，否则会大幅降低夹持精度和刚性，加工的时候容易出现振刀、断刀的问题。日常使用中，每次装夹前要清理夹头锥面和夹持孔内的切屑、油污，保证配合面清洁，否则会导致夹持偏心，影响加工精度，长期使用后如果发现夹头的开槽根部出现裂纹，或者夹持孔失圆、跳动超差，就需要及时更换，避免加工过程中夹头碎裂飞出造成安全事故。

　　这类小规格ER夹头在精密零件加工场景里的优势非常明显，相比三爪钻夹头，它的夹持同轴度更高，动平衡性能更好，适合高转速的精加工场景，而且结构简单，更换刀具的速度快，只需要松开锁紧螺母就可以更换刀具或者夹头，不需要复杂的调整步骤，能有效减少换刀辅助时间，提升加工效率。在专用工装设计里，这类夹头也常被用来作为细轴类零件的定位夹紧元件，通过定制不同孔径的夹头，可以快速适配不同直径的工件，装夹精度稳定，重复定位精度可以控制在0.005mm以内，满足精密装配或者二次加工的定位需求。
