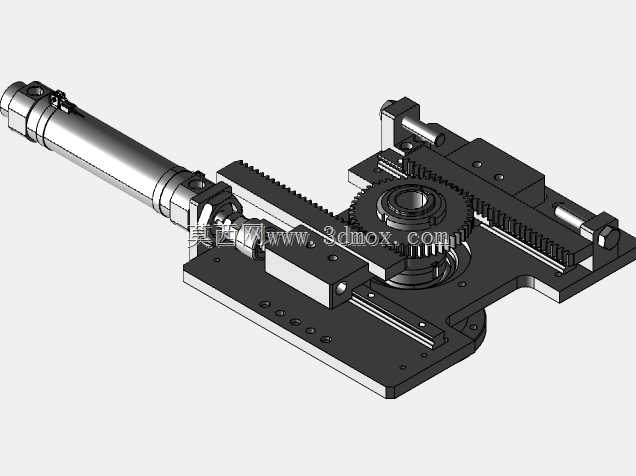

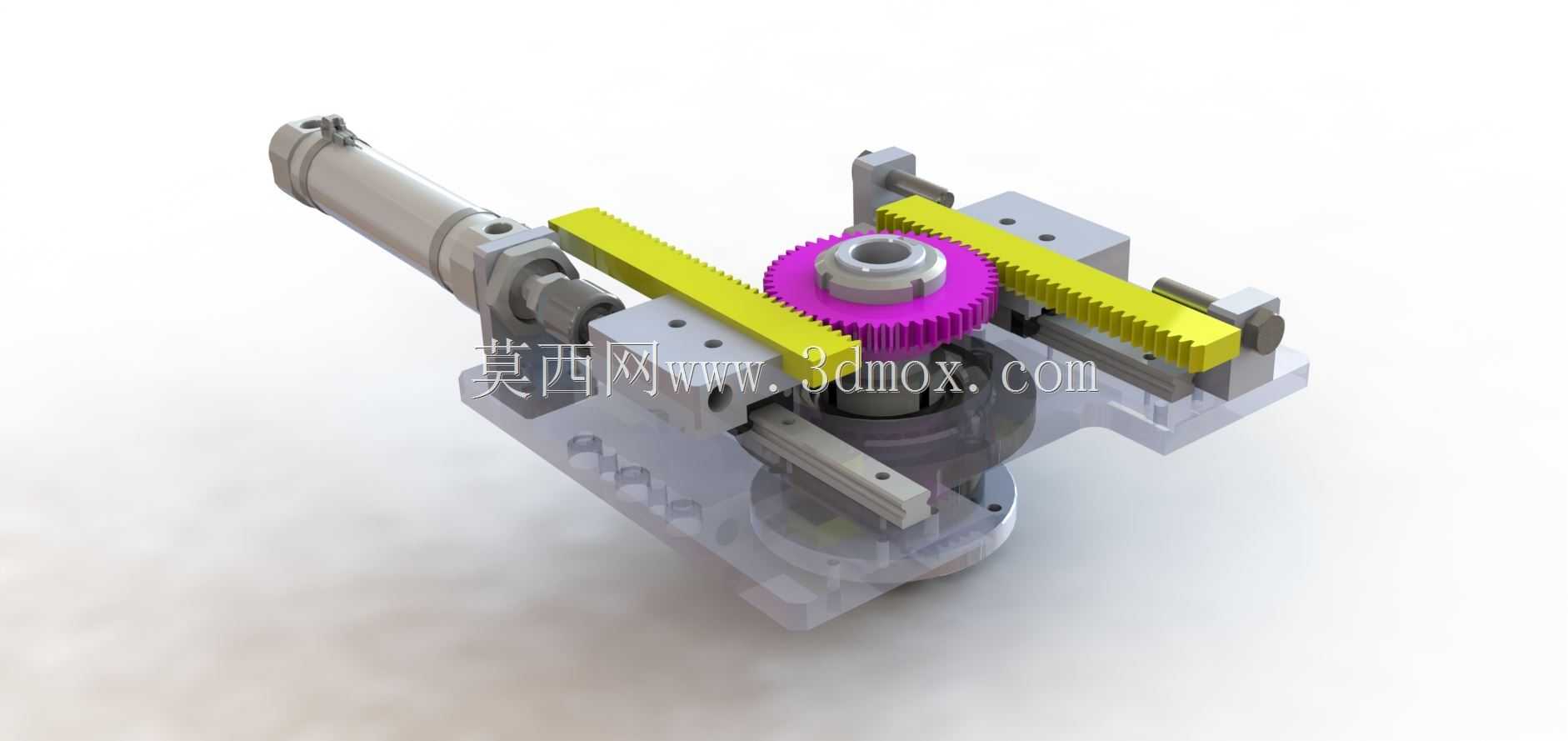

齿轮齿条式0-180度可调气动回转工作台

　　在自动化产线的工位转序、工件姿态调整、多工序加工换向场景中，这类齿轮齿条驱动的气动回转执行机构，是替代传统旋转气缸实现大扭矩角度切换的高适配方案。不同于常规叶片式旋转气缸受密封结构限制的输出扭矩上限，这套机构采用气缸直线输出搭配双侧对称齿条同步驱动中间齿轮的结构，将气缸的直线推力通过齿面啮合转化为转轴的回转扭矩，对称布置的齿条能抵消齿轮啮合时的径向侧推力，避免转轴受单侧偏载导致的轴承磨损过快问题，在频繁正反转的工位上能大幅降低卡滞、窜动的故障概率。

　　从实际安装适配的角度看，整套机构的底座采用平整安装面设计，四个沉头固定孔位的间距适配常规120mm规格的工业铝型材安装基准，不需要额外加工转接板就能直接固定在型材机架、工装台板上，安装边界的最大外轮廓控制在180mm×120mm范围内，不会占用过多工位空间，对于现有产线的小范围改造升级十分友好，不需要重新规划工位布局就能直接替换原有旋转执行件。

　　角度调节范围覆盖0到180度的设计，并非简单的行程限位，而是通过调整齿条两端的缓冲限位螺钉位置，实现任意角度区间的回转行程设定，既可以满足90度直角换向的工件转序需求，也能适配180度翻转的工件翻面作业，甚至可以根据工位需求设定30度、45度、60度等特殊分度角度，不需要更换核心零件就能完成参数调整。齿轮输出端的轴孔采用标准键槽连接结构，配套的法兰安装位可以直接装夹气动卡盘、真空吸盘座、工件定位工装，不需要额外设计连接转接件，能缩短工装设计的周期。

　　设计层面上，双侧导轨的布置是这套机构的核心细节，齿条背部配套的直线导轨副承担了齿条运动过程中的径向载荷，让气缸活塞杆只承受轴向推力，避免活塞杆受径向力导致的密封件偏磨、漏气问题，大幅延长驱动气缸的使用寿命。齿轮与转轴采用一体式加工结构，相比键连接的分体式齿轮，消除了键配合间隙带来的回转回程误差，在需要重复定位的装配、检测工位上，重复定位精度能控制在0.2度以内，满足大部分轻工装配、电子零件加工的精度要求。

　　在实际工况适配中，这套机构的驱动气源压力适配常规工厂0.4-0.7MPa的压缩空气系统，不需要额外配置增压或减压元件就能直接接入气路，齿条两端的缓冲垫能吸收行程末端的冲击，避免回转到位时的刚性碰撞导致工件移位、机构紧固件松动，对于需要频繁启停的工位，比如电子产品组装线的工件换向、包装线的产品翻面、小零件加工的工位转序，都能稳定运行。不同于槽轮机构、凸轮分割器这类固定分度的回转机构，这套可调式回转结构不需要更换凸轮、槽轮零件就能调整分度角度，在多品种小批量的柔性生产线上，能快速切换工位参数，适配不同规格产品的生产需求，减少工装更换的停机时间。

　　从结构维护的角度看，所有传动部件都采用外露式开放式布局，日常检查齿面啮合状态、导轨润滑情况都不需要拆解机构主体，齿轮、齿条、导轨都采用标准件规格，出现磨损时可以直接采购同规格标准件更换，不需要定制非标零件，降低后期维护的成本与备件周期。气缸采用标准笔形气缸安装尺寸，损坏后可以直接替换同行程同缸径的标准气缸，不需要对安装位进行二次加工。整套机构的受力路径经过优化，气缸推力通过齿条直接传递到齿轮，中间没有多余的传动环节，传动效率能达到90%以上，在同等输出扭矩的需求下，可以选用更小缸径的气缸，降低压缩空气的消耗量，符合产线节能的实际需求。
