双工位旋转夹持执行模组结构设计

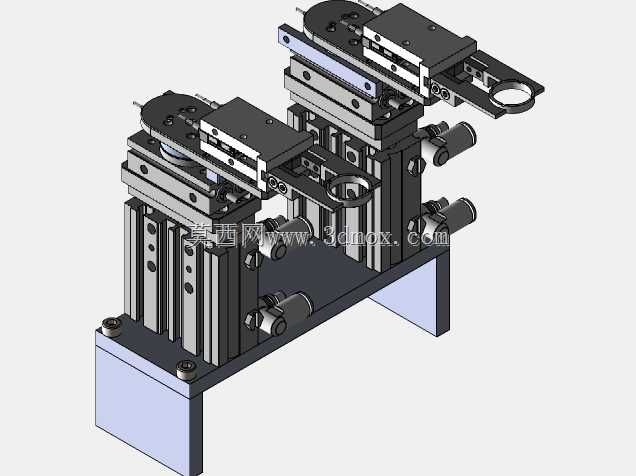

　　这套双工位旋转夹持执行模组，是面向3C电子小零件组装、轻量工件工序转运场景开发的气动执行单元，在实际产线布局中，常配套直线移栽滑台、分度转盘使用，完成小尺寸工件在相邻工序间的角度翻转、姿态调整与夹取转移动作，替代传统单工位夹爪的低效作业模式，压缩单工位作业节拍。从结构布局来看，模组采用对称式双夹爪工位设计，两套夹持单元共用底部安装基座，各自配套独立的旋转驱动气缸与直线夹持滑台，可根据工序需求实现同步动作或者独立时序动作，适配多工位并行作业的产线需求。底部安装基座采用L型折弯支撑结构，安装面预留沉头固定孔位，可直接固定在移栽滑台的动板或者设备安装立板上，安装边界紧凑，横向总宽度控制在常规小型滑台的安装面范围内，

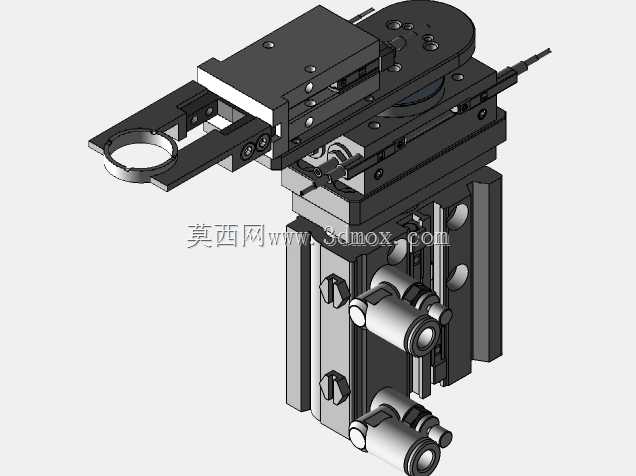

　　纵向伸出长度不会超出常规移栽模组的负载悬臂安全阈值，不会对配套滑台造成额外的偏载力矩影响。夹持端采用平行开合的气动滑台结构，夹爪安装位预留标准化的安装螺孔与定位销孔，可根据待夹持工件的外形更换定制化夹爪块，适配环形零件、片状零件、小型轴类零件的夹取需求，夹爪开合行程覆盖常见小尺寸工件的夹持范围，开合动作的限位通过滑台内置的硬限位实现，重复定位精度满足精密组装工序的要求。旋转驱动部分采用叶片式旋转气缸作为动力源，可实现0到90度或者0到180度的角度翻转，旋转角度可通过端部的限位螺栓进行微调，满足不同工序对工件翻转角度的差异化需求，旋转部分的气路采用内置走线走气设计，避免外置气管在往复旋转、移栽过程中出现缠绕、剐蹭的问题，

　　提升模组长期运行的可靠性。导向部分采用线性滑轨作为夹持动作的导向支撑，相比普通导杆结构的夹爪，侧向负载能力更强，在夹取存在偏置重量的工件时，不会出现卡滞、精度偏移的问题，滑轨的预压调整到轻预压等级，既保证动作的顺畅性，又能消除往复动作的间隙，保证夹持位置的一致性。整套模组的结构设计充分考虑了产线维护的便捷性，所有驱动元件、导向元件均采用标准化工业件，损坏后可直接快速更换，无需对整体结构进行二次加工；气路接口集中布置在模组的侧部安装面，配套产线气路连接时无需复杂的走管规划，可快速完成气路对接。在实际选型适配时，可根据待夹持工件的重量、尺寸，对应调整夹持滑台的缸径与旋转气缸的扭矩规格，基座的安装孔位可根据配套设备的安装需求做适配性调整，整体结构的建模逻辑遵循自上而下的装配设计思路，所有配合面均预留合理的装配公差，活动部件之间预留足够的安全间隙，避免运行过程中出现运动干涉，同时对所有外露的紧固件做沉头处理，避免动作过程中剐蹭工件或者周边设备部件。
