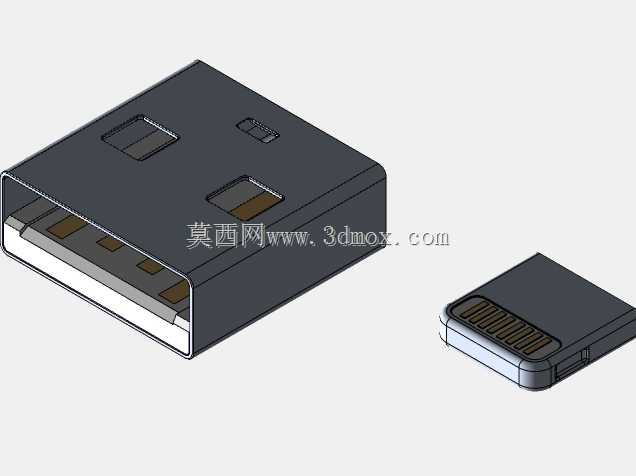

标准USB公头与闪电接口插头结构

　　日常消费电子领域里，这类接口接插件是设备互联、供电传输的核心基础部件，不管是消费级数码配件开发，还是小型智能硬件的接口选型，都需要精准的接口结构模型来做装配校核。先看标准USB Type-A公头部分，这个结构是沿用多年的通用接口形态，金属外壳采用0.3mm厚的冲压折弯结构，外壳边缘做了0.2mm的圆角导边，避免插拔过程中刮伤母座内壁的塑胶隔层，内部的胶芯采用耐高温PBT材质，四个导电触片按照标准定义排布，触片外露长度控制在1.2mm，插入母座后接触行程刚好满足可靠导通要求，不会因为触片过长导致插拔卡滞，也不会因为触片过短出现接触不良的问题。金属外壳两侧设计了内凹的弹片卡点，插入母座后卡点会卡入母座外壳的对应凹槽，提供0.

　　5-1N的保持力，避免日常使用中接口意外松脱。再看闪电接口插头部分，这个结构是小型化高密度接口的典型设计，整体外形尺寸控制在7.5mm4.8mm1.5mm的范围内，金属外壳采用一体冲压成型工艺，接缝处做激光焊接打磨，表面做镀镍处理提升耐磨性能，内部的8个信号触片采用等间距排布，触片表面镀金处理，降低接触电阻同时提升抗氧化能力，胶芯部分采用耐插拔的LCP材质，可承受万次以上的插拔循环不会出现开裂变形。做结构设计的时候，首先要考虑的是接口的插拔寿命，所有滑动接触的面都要做0.05mm的拔模斜度，避免插拔过程中出现干摩擦卡滞，金属外壳的壁厚要兼顾强度和整体尺寸，过厚会导致整体尺寸超标无法插入对应母座，过薄则会在多次插拔后出现外壳变形，

　　导致接口对位偏移。安装边界方面，USB公头尾部预留了3mm的线缆焊接空间，焊盘位置做了防呆设计，避免焊接时线序接反，闪电插头尾部则预留了2mm的线缆焊接位，尾部设计了0.8mm的倒刺结构，注塑外模的时候倒刺可以卡入塑胶层，提升线缆和接头的拉拔力，避免拉扯线缆时焊点脱落。实际应用场景里，这类接口模型可以用来做数据线的结构开发，也可以用来做设备端接口座的装配干涉校核，比如做移动电源、充电头的接口布局时，直接调用这个模型就能快速确认接口之间的间距是否足够，会不会出现插头互相干涉的问题，不用从零开始绘制接口轮廓，能大幅缩短结构开发的周期。设计过程中还要考虑公差配合，公头的所有外形尺寸都按照负公差设计，和母座的配合间隙控制在0.1mm以内，

　　既保证插拔顺畅，又不会因为间隙过大出现晃动导致信号中断，内部触片的弹力要控制在合理范围，弹力过大插拔手感偏硬，长期使用会加速母座触片磨损，弹力过小则会出现接触电阻过大，充电时发热或者数据传输丢包的问题。另外，接口的塑胶部分要做阻燃等级V0的设计考量，大电流充电时如果出现接触异常发热，塑胶件不会出现明火引燃的风险，金属外壳的边缘不能有毛刺飞边，否则插拔时容易划伤使用者的手部，也会刮伤设备的接口周边外壳。做三维建模的时候，所有的倒角、圆角都要按照实际加工工艺来做，不能出现直角锐边，因为冲压工艺无法加工出绝对的直角，所有折弯位置都要预留0.1mm的折弯R角，和实际冲压件的形态保持一致，这样导出的工程图才能直接用于开模生产，不会出现设计和加工脱节的问题。
