通讯设备用扁线绕制电感线圈结构

　　在无线通讯终端的射频前端电路里，这类扁线线圈是匹配电路、阻抗调节环节里的核心无源元件，和常规圆线绕制的电感相比，扁线结构在相同安装空间下能获得更高的载流能力与更低的直流电阻，尤其适合小体积通讯设备里对功率损耗、Q值有明确要求的电路场景。从实际装配场景来看，这类线圈大多直接焊接在通讯主板的对应焊盘上，底部的绝缘基座承担两个核心作用：一是给绕制的扁线绕组提供可靠的机械支撑，避免终端设备在跌落、振动工况下出现绕组形变、引线断裂的问题；二是通过基座上的定位凸台，在SMT贴片过程中给吸嘴提供稳定的拾取基准，同时保证线圈贴装后和周边电容、屏蔽罩的安全间隙，不会出现装配干涉。

　　设计这类线圈结构的时候，首先要匹配终端设备的PCB安装边界，基座底部的两个定位凸台间距严格对应主板上的定位孔尺寸，整体安装高度要控制在终端壳体内部的堆叠空间以内，不能超出屏蔽罩的内部净高。绕组部分采用扁铜线立绕的方式，每一圈线匝之间保持均匀的间隙，既可以降低高频工作下的邻近效应损耗，也能让线圈在通过额定电流时的热量更快散出，避免温升过高影响周边元件的工作稳定性。绕组和基座的衔接位置做了圆弧过渡的绝缘挡边，一方面可以约束绕线过程中线匝的排布位置，避免绕制时出现线匝偏移、叠线的问题，另一方面也能增加绕组和基座之间的爬电距离，满足通讯电路的安规要求。

　　从功能特性来看，这类扁线线圈的电感量精度直接影响通讯电路的阻抗匹配效果，所以在结构设计时，绕线骨架的直径公差、扁线的线径公差、每匝的排布间距都要做严格的公差约束，绕制完成后通过调整末端线匝的位置可以对电感量做微幅校准，满足量产时的参数一致性要求。和传统圆线线圈相比，扁线的截面积更大，在相同直流电阻要求下，线圈的整体体积可以做的更小，非常适合当下轻薄化通讯终端的内部堆叠需求，同时扁线的表面漆膜均匀度更好，绕制过程中不容易出现漆膜破损导致的匝间短路问题，量产良率更有保障。

　　实际选型应用时，需要注意线圈的安装方向，因为绕组的磁场分布有明确的方向性，要尽量避开周边的磁性元件，避免出现磁耦合干扰影响电路性能。基座采用耐高温的工程塑料材质，可以满足SMT回流焊过程中的高温要求，不会出现基座变形、引脚移位的问题。绕组的两个引出端直接从基座底部引出，和PCB焊盘的接触面积更大，焊接后的连接强度更高，在设备长期使用过程中不会因为温度循环出现焊点开裂的问题。另外，线圈整体的外形做了倒角处理，没有尖锐的棱角，在自动化装配过程中不会刮伤周边的柔性电路板或者壳体内部的绝缘层，提升整机组装的可靠性。

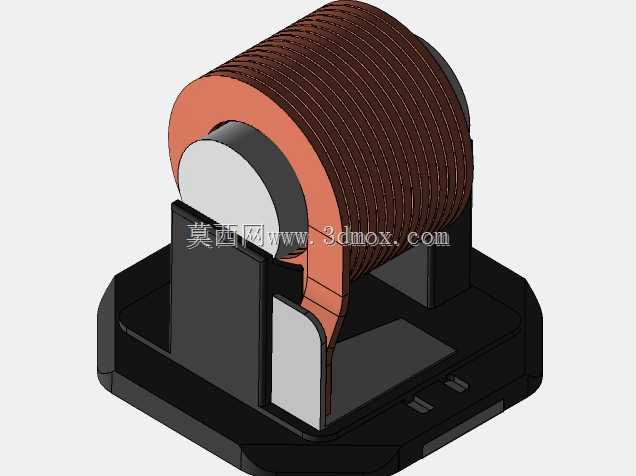

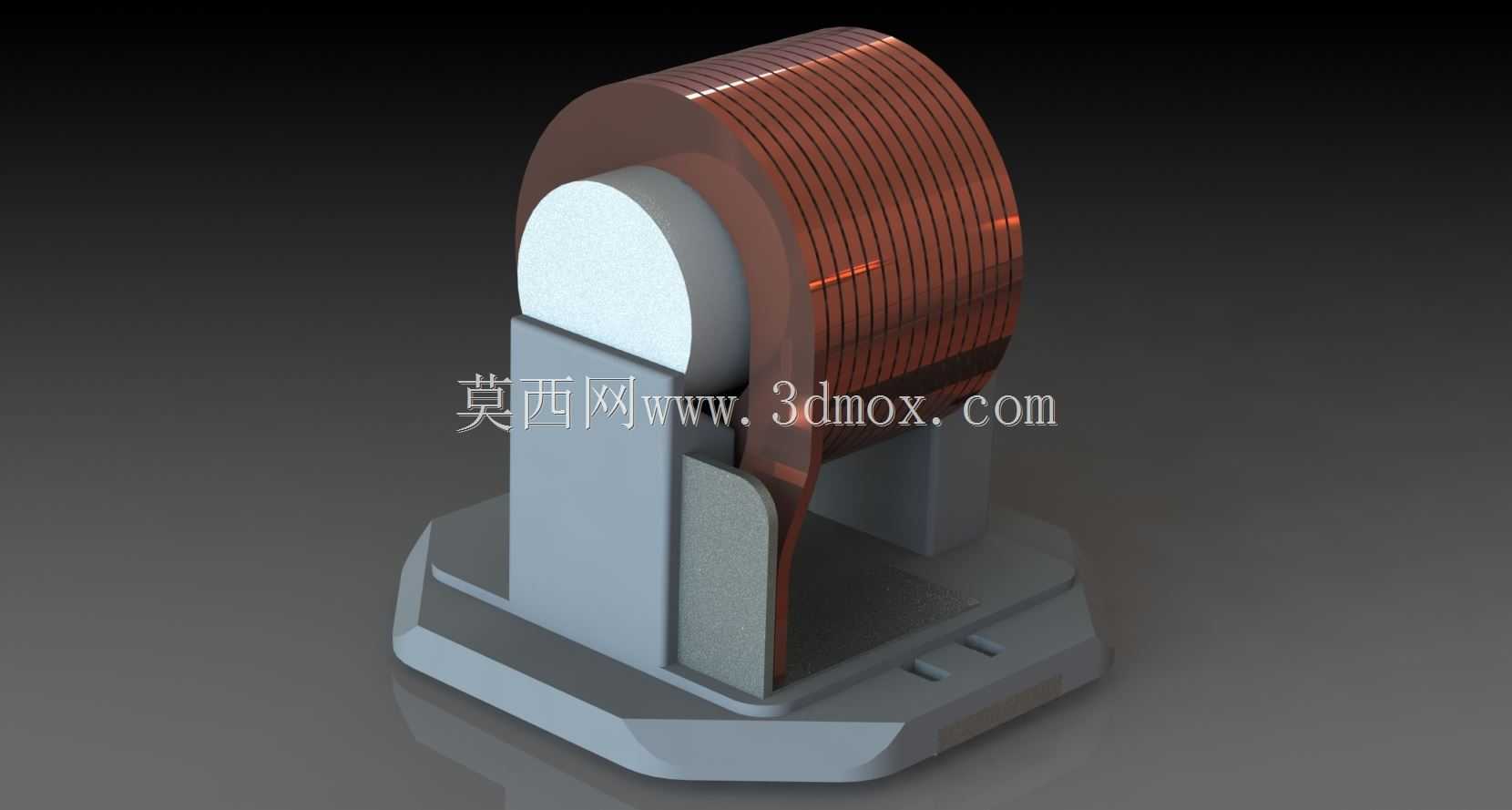

　　在结构建模过程中，需要重点还原扁线绕组的螺旋升角、每匝线的贴合状态，以及基座上定位凸台的尺寸、引出端的位置，这些细节直接影响后续结构验证时的干涉检查结果，也能为开模生产、绕线治具设计提供准确的三维参考。很多工程师在建模时容易忽略扁线立绕时的圆角过渡，实际生产中扁线弯折处如果没有合理的圆角，会出现漆膜开裂、铜线应力集中的问题，所以在三维结构里要把弯折位置的R角准确还原，和实际生产工艺保持一致，避免后续开模或者治具加工时出现参数偏差。
