夹件铆钉自动插装组装生产设备

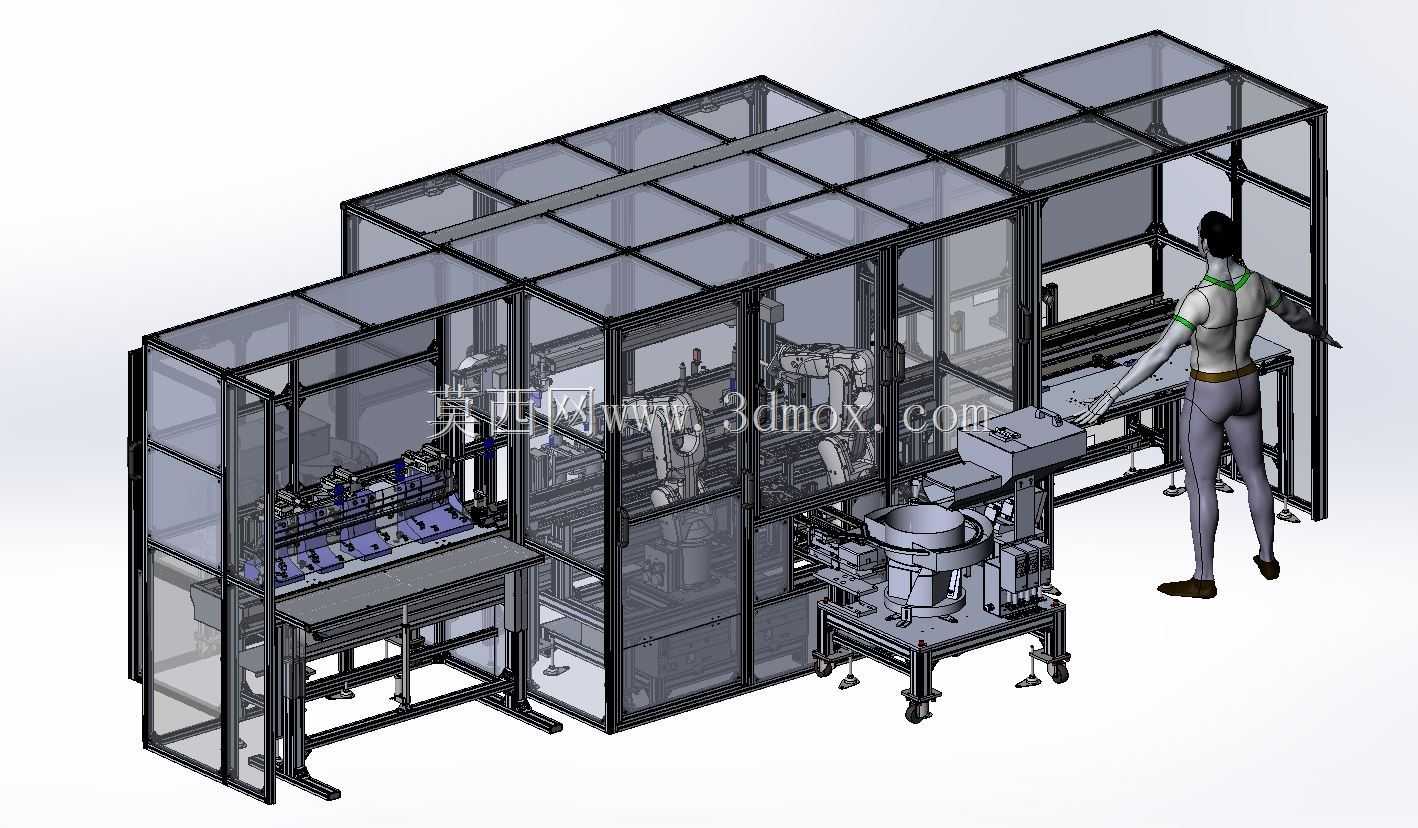

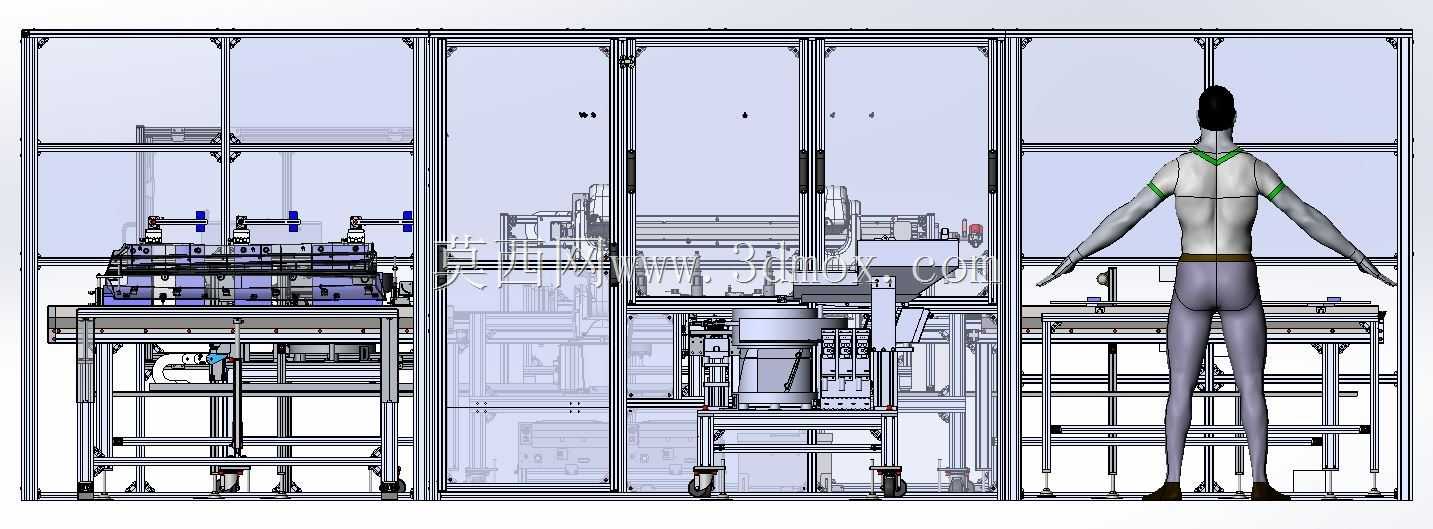

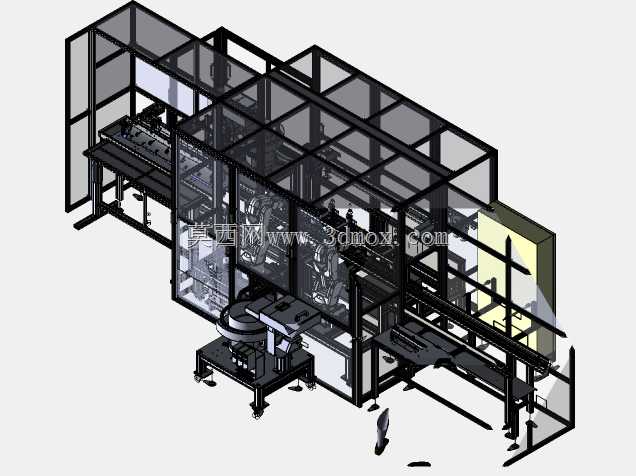

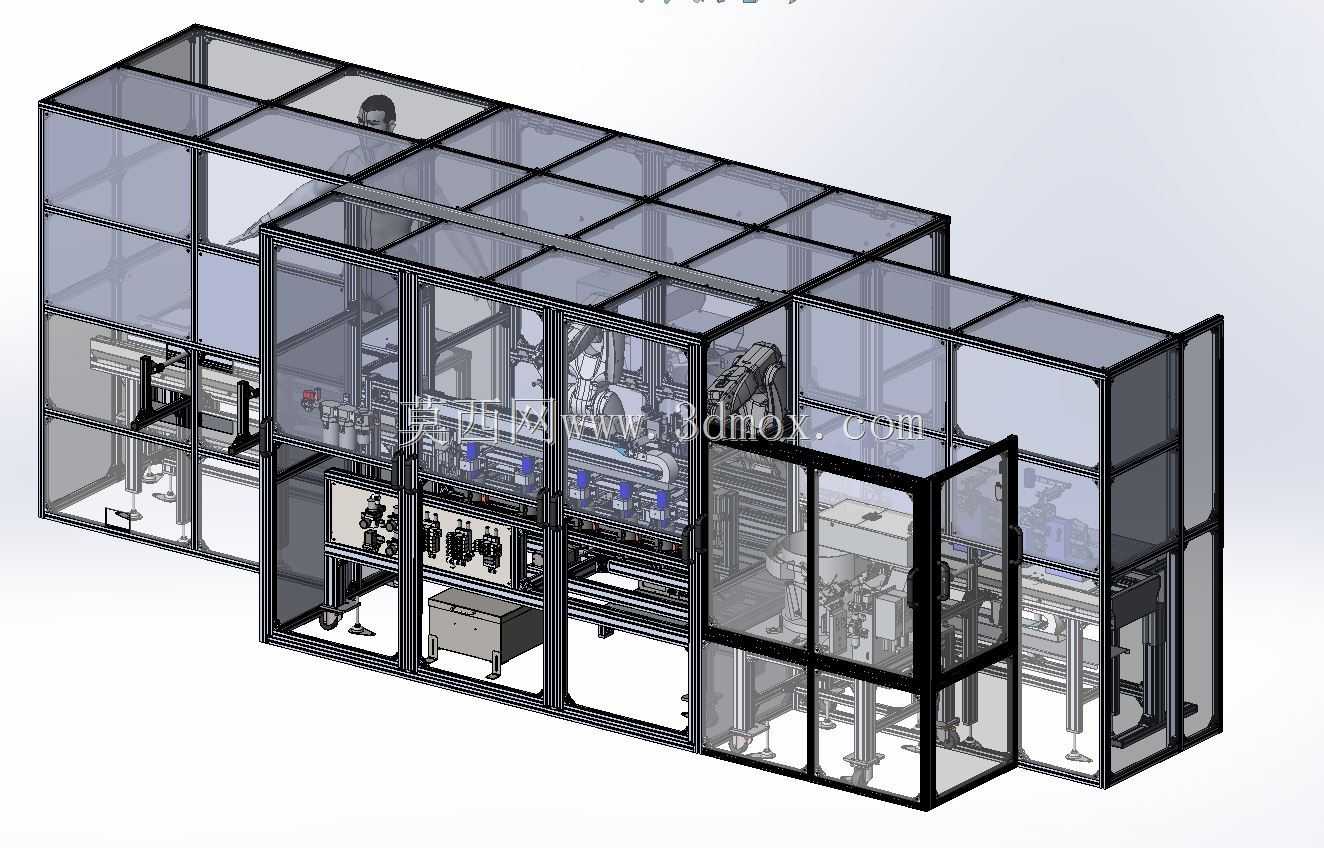

　　在通讯接插件、小型五金结构件的批量组装环节，夹片与铆钉的配合装配一直是产线里占用人工较多的工序，传统人工作业需要操作人员手动取放夹件、对准铆钉孔位后手动压合，不仅单工位效率难以匹配高速产线节拍，长期重复作业下的人工疲劳还容易出现铆钉歪斜、夹件漏装、压合深度不足的不良品，部分带弹性结构的夹件手动取放时还容易出现夹件弹飞、定位偏移的问题，后续返修需要额外投入人力拆解重装，进一步拉高了生产环节的综合成本。这套自动插装设备正是针对这类组装痛点开发，整体采用铝型材搭建的框架式防护结构，外围搭配透明亚克力防护板，既可以隔绝设备内部运动部件的安全风险，也能让现场运维人员直观观察内部各工位的运行状态，防护框架的开门位置搭配安全联锁开关，一旦防护门被异常打开，设备会立刻切断动力输出进入停机状态，避免调试或运维过程中出现机械伤害风险。设备的工位布局沿着物料流转方向依次排布，上料端预留了人工或接驳流水线的上料操作位，操作人员仅需要将待组装的夹件基体放置到定位载具上即可，无需进行精准对位，载具会随着输送线依次进入各个作业工位。夹件的定位采用仿形治具设计，治具型腔完全贴合夹件的外部轮廓，放置后可以自动限制夹件的六个自由度，避免输送过程中出现位置偏移，治具上还预留了铆钉避让孔与压头导向通道，保证后续压装过程中力的传导方向完全垂直于装配面，不会出现侧向力导致的夹件变形。铆钉供料采用振动盘直振送料的结构，振动盘内部根据铆钉的外形尺寸设计了专用的选料轨道，

　　只有姿态正确的铆钉才能沿着轨道输送到分料机构位置，分料机构每次仅放行一枚铆钉到待取位，由横向移栽机构将铆钉精准输送到夹件的铆钉孔位上方，移栽机构的末端带有弹性压头，接触铆钉时可以提供微小的预压力，保证铆钉可以顺利导入孔位不会出现卡滞。插装工位采用伺服电缸作为压装动力，相比传统气缸压装，伺服电缸可以精准控制压装行程与压装压力，压装过程中可以实时采集压力与位移数据，当出现铆钉放歪、孔位有异物导致压装力超过阈值时，设备会自动停机报警，避免压头或治具被压损，压装到位后电缸会保持设定压力一段时间，保证铆钉与夹件完全涨紧贴合，不会出现松脱问题。设备的机架底部搭配可调脚杯与万向脚轮，安装时可以通过脚轮快速推移到指定位置，

　　再通过可调脚杯调整设备水平度，调整完成后脚轮脱离地面，保证设备高速运行时不会出现晃动移位，设备的整体宽度控制在1.8米以内，长度约4.2米，高度2.1米，不需要额外开挖地基，只要地面平整度满足普通车间地面要求即可直接部署，侧面预留了电气柜与气路接口的安装位置，接入工厂常规的0.6-0.8MPa压缩气源与220V交流电源即可投入使用，不需要额外配置专用的动力线路。设备的操作端设置在人工上料位的侧方，操作面板上带有启动、停止、复位、急停按钮与运行状态指示灯，操作人员经过简单培训即可完成日常的上料与异常复位操作，设备内部的各个运动模组都采用标准化的导轨、丝杆组件，日常维护时仅需要定期加注润滑脂、检查振动盘的送料间隙即可，

　　不需要复杂的调校工作。在实际生产场景中，这套设备可以直接对接前端的注塑件或冲压件出料流水线，也可以作为独立工位使用，单工位的作业节拍可以达到每小时1200件以上，相比人工作业效率提升4倍以上，同时压装良率可以稳定保持在99.5%以上，大幅减少了后续质检环节的工作量。设计过程中充分考虑了不同规格夹件与铆钉的快速换型需求，夹件定位治具采用快拆式安装结构，更换不同产品时仅需要拧动两个快拆螺丝即可完成治具更换，振动盘的送料轨道可以通过调整挡块宽度适配不同长度、直径的铆钉，分料与移栽机构的行程也可以通过参数设置快速调整，不需要更换硬件结构即可覆盖一定尺寸范围内的同类产品组装需求，减少了多品种小批量生产时的换型调试时间。设备内部的走线全部采用拖链防护，避免运动过程中线缆被拉扯磨损，气路管线全部采用快插接头连接，维护时可以快速插拔更换，整体结构没有复杂的定制化特殊零件，大部分零部件都可以直接从标准件市场采购，降低了设备的后期维护成本与备件储备压力。
