立式自动螺栓拧紧作业执行装置结构

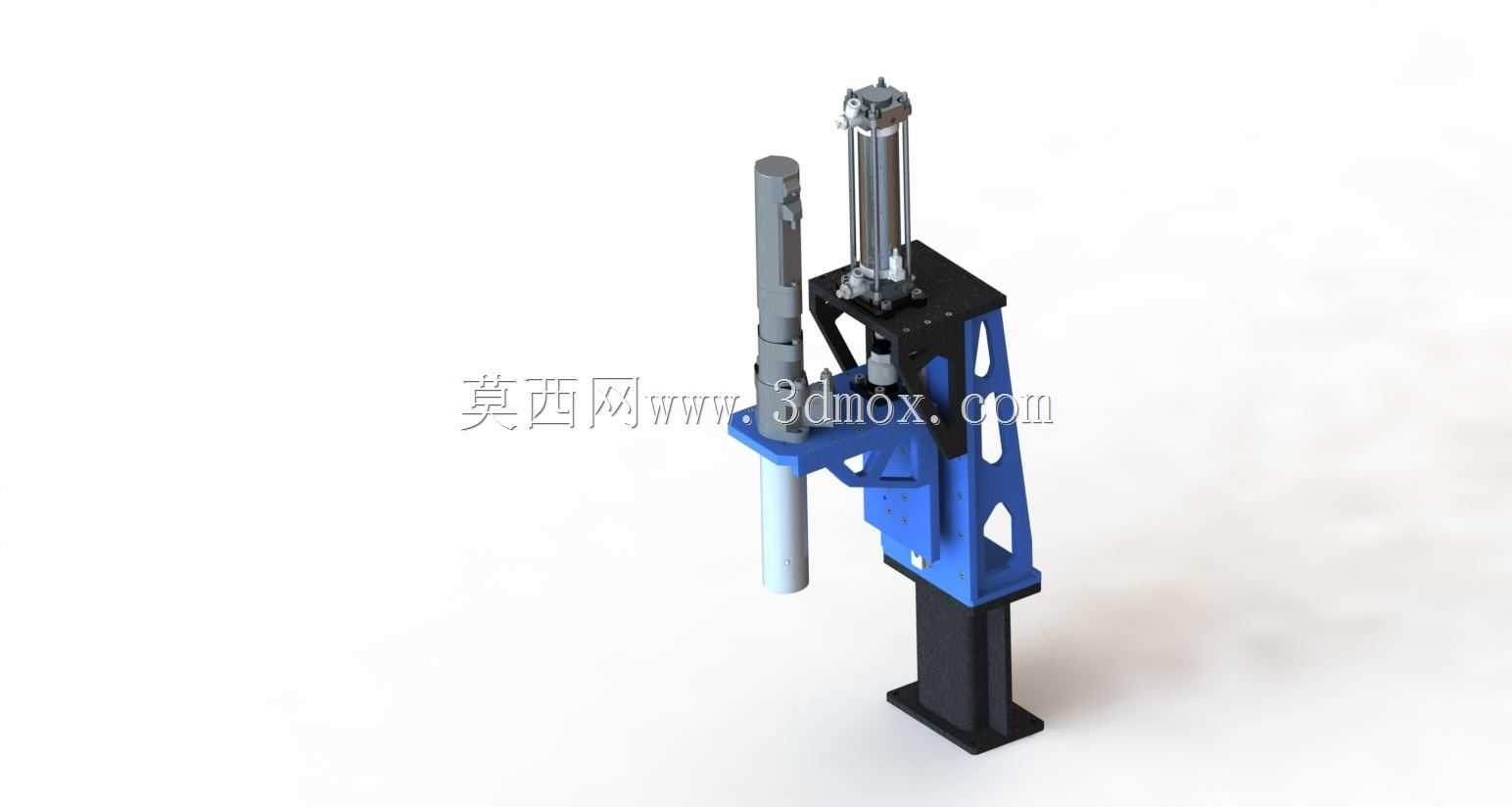

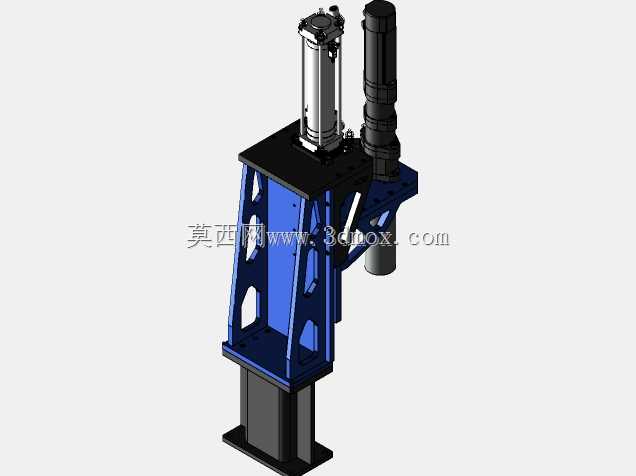

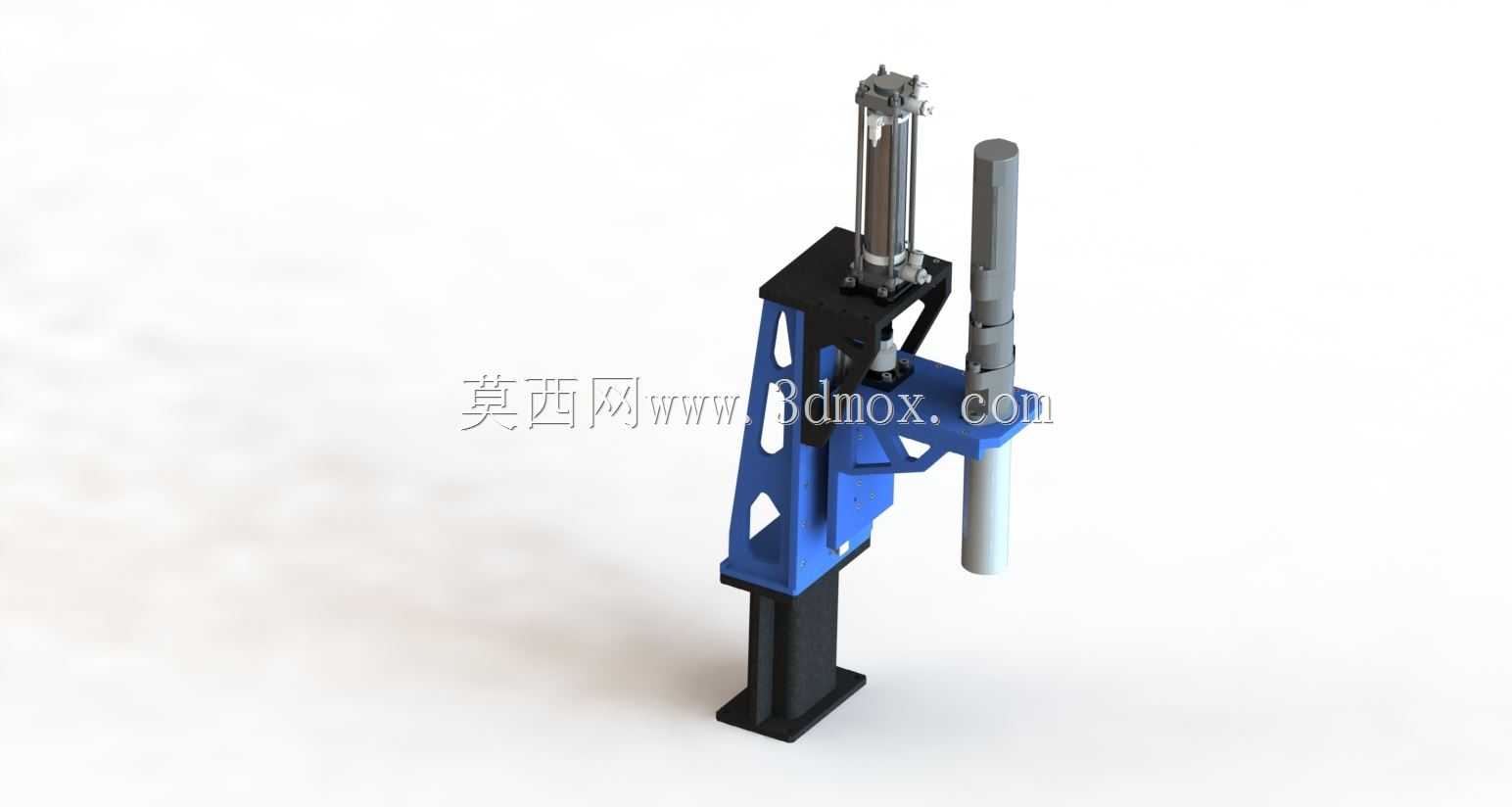

　　这套拧紧执行装置主要面向离散制造业的装配工位场景，覆盖汽车零部件分装、3C产品壳体锁付、小型机电产品总装等需要精准控制螺栓扭矩的作业环节，替代传统人工持气动扳手或电动螺丝刀的作业模式，解决人工锁付扭矩一致性差、垂直进给精度不足、长时间作业疲劳导致的锁付不良问题。从结构布局来看，装置采用立式立柱支撑的架构，底部为方形安装法兰底座，可直接通过螺栓固定在装配线旁的钢构工作台或者线体侧装支架上，底座上方的立柱采用方钢焊接结构，承担整套执行组件的竖向载荷，安装时需要预留的水平边界范围约为底座长宽各向外延伸150mm的操作空间，竖向总行程覆盖从底座安装面向上600mm的高度区间，可适配不同高度的待装配工件定位工装。

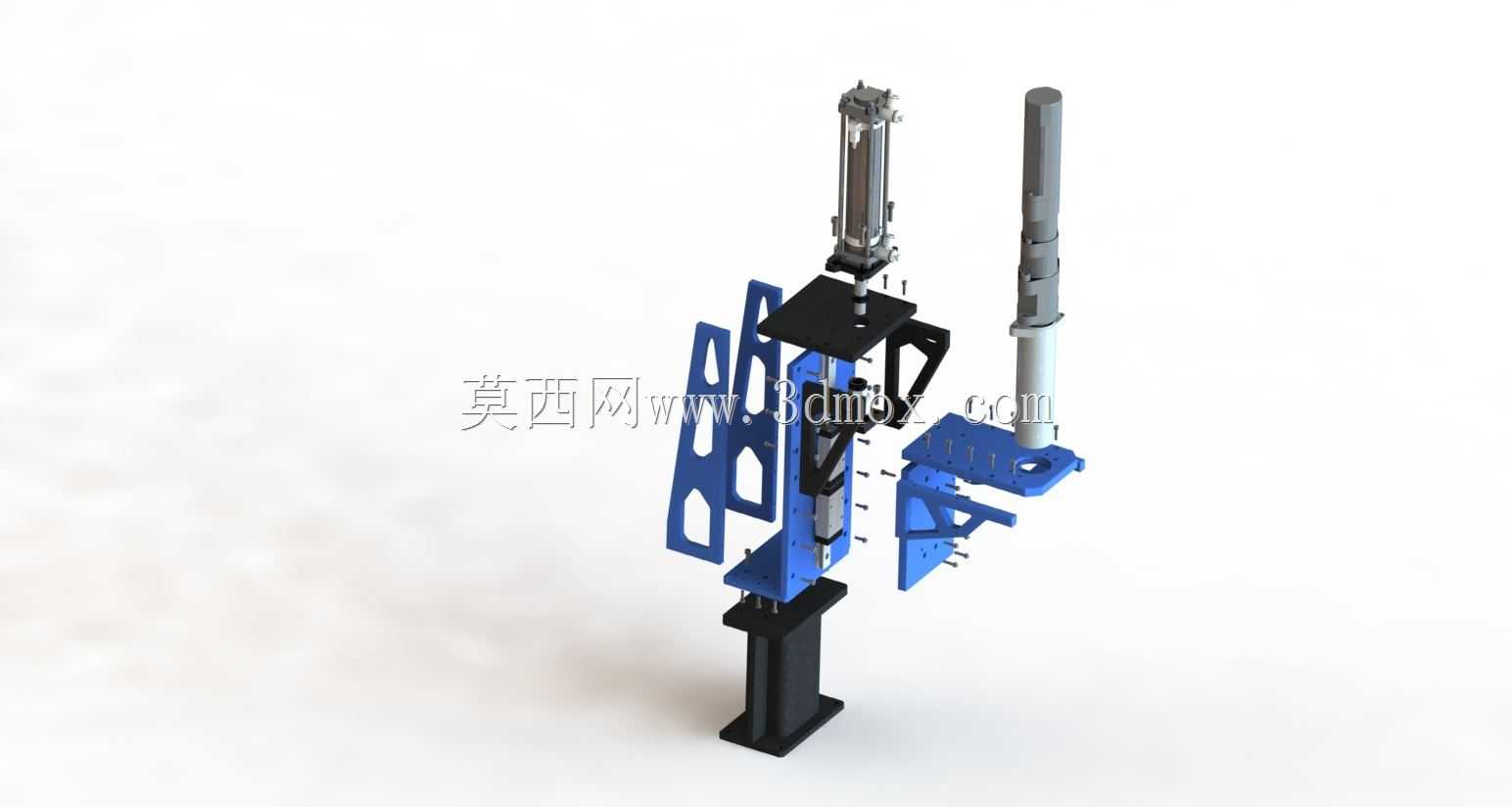

　　装置的核心执行部分分为拧紧轴进给单元和工件定位辅助单元两个模块，拧紧轴进给单元搭载在竖向直线导轨副上，通过气缸驱动实现垂直方向的进给动作，进给行程可通过导轨侧装的磁性开关进行位置调整，适配不同长度规格的螺栓锁付需求，拧紧轴本身采用同轴布局，批头端与进给方向保持严格同轴，避免锁付过程中出现批头打滑、螺栓牙纹损伤的问题；进给单元的安装支架采用折弯钢板拼接结构，支架上预留了多组腰型安装孔，可根据实际使用的拧紧轴外径尺寸调整夹持位置，兼容不同扭矩等级的拧紧轴安装需求。侧边的定位辅助单元通过横向支架固定在主立柱上，支架同样设置了多组可调安装位，可根据待锁付工件的外形调整定位块的前后、左右位置，

　　定位块上开设的定位销孔可配合工件上的工艺孔实现快速对位，确保锁付位置与拧紧轴批头的同轴度误差控制在0.1mm以内，减少锁付过程中的对位调整时间。在实际产线应用中，这套装置可搭配工件输送线使用，当载有待装配工件的工装托盘流动到作业位时，定位辅助单元的定位销先伸出完成工件位置锁定，随后拧紧轴在气缸驱动下慢速下行，批头接触螺栓头后启动拧紧程序，按照设定的扭矩、转角参数完成锁付动作，锁付完成后拧紧轴快速回退，定位销收回，工件即可流向下一作业工位。设计过程中重点考虑了作业过程的稳定性，竖向导轨选用重载型直线导轨，承受拧紧过程中的反扭矩作用，避免进给单元出现偏转；所有气动管路和拧紧轴的信号线缆均通过拖链收纳排布，沿立柱侧边布置，

　　避免进给过程中线缆拉扯干涉；支架上的外露边角均做了倒角处理，防止作业人员操作时磕碰划伤。整套结构没有冗余的复杂构件，所有安装位都预留了调整空间，既可以作为独立的单轴拧紧工位使用，也可以多套组合搭配成多轴同步拧紧设备，适配不同螺栓排布的工件锁付需求，安装调试时仅需要根据工件的锁付位置调整定位块和拧紧轴的安装位置，设定对应的进给行程和扭矩参数即可投入使用，不需要对主体结构做额外的焊接或二次加工，能够快速适配不同产品的装配换型需求，减少产线换型的调试周期。
