工业设备区域安全防护框架结构

　　在离散制造车间的设备布局环节，作业区域的物理隔离是现场安全管理的核心刚需，这类防护框架结构的核心作用，就是在生产设备、自动化工作站的外围建立清晰的物理边界，避免无关人员误入设备运行的危险区间，同时也能对作业区域内的飞溅物、意外脱出的加工件起到物理格挡作用，降低生产过程中的安全隐患。从实际落地的场景来看，这类防护结构既可以用于单台独立加工设备的周边围挡，也可以多组拼接组成整段自动化产线的侧方防护，还能配合透明挡板、安全门等配件组成封闭式的工作站防护舱，适配不同生产场景的隔离需求。

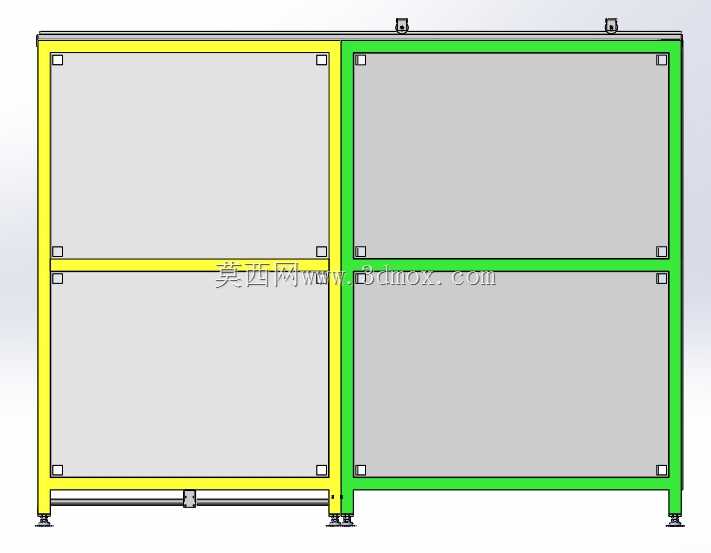

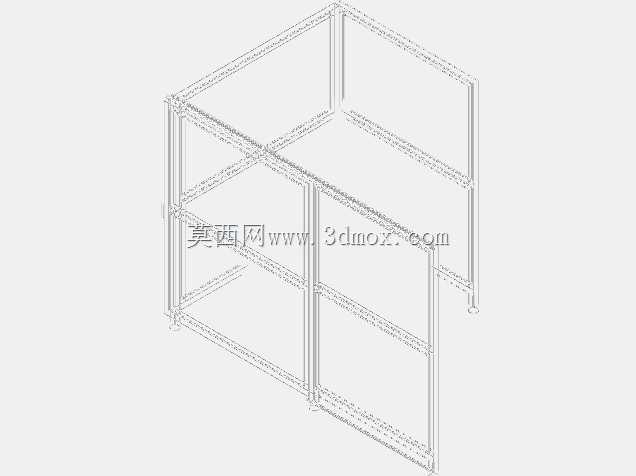

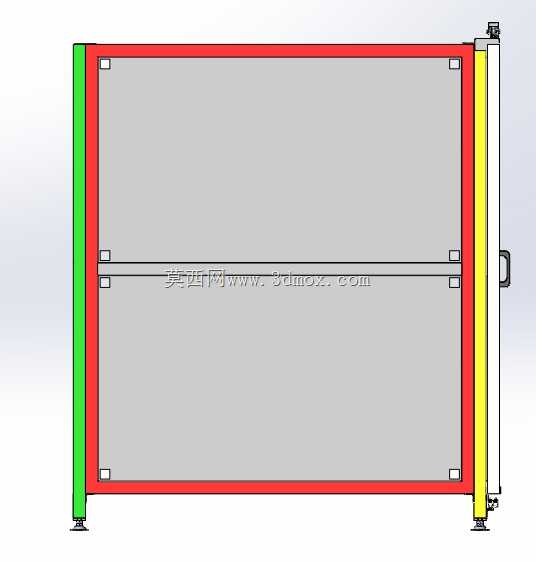

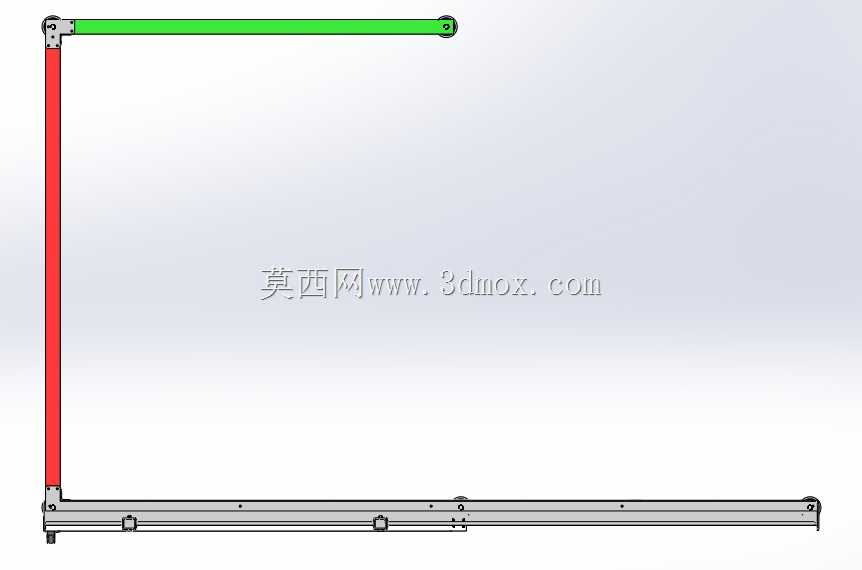

　　从结构设计的逻辑来看，这款防护框架采用了模块化的杆件拼接思路，整体以标准截面的型材作为主受力杆件，通过角部的连接构件完成横竖杆件的固定，没有采用一体化焊接的整体结构，这种设计的优势非常明显：首先是运输环节可以拆分打包，大幅降低运输过程中的空间占用，避免整体焊接结构在转运中出现变形；其次是现场安装不需要复杂的焊接设备，普通装配人员借助常规紧固工具就能完成组装，安装效率远高于焊接式防护结构；另外在后期产线调整、设备移位的时候，这套框架可以快速拆解后重新组装，不需要整体切割报废，材料复用率很高，也能适配车间布局动态调整的需求。

　　结构本身的受力设计也完全匹配防护场景的需求，竖向杆件作为主要的承重支撑，底部设置了可调节的支撑脚，既可以在不平整的车间地面上调整整体框架的水平度，避免框架出现倾斜晃动，也能通过调节支撑脚的高度，适配不同厚度的地面垫层，保证框架底部和地面之间没有过大的缝隙，防止小物件从缝隙滑入设备区域，也避免人员脚部意外伸入防护区。横向杆件分为多层布置，除了顶部的边框杆件之外，中间设置了多道横向连接杆件，一方面可以提升整体框架的抗侧向冲击能力，避免人员倚靠或者轻微碰撞就出现框架变形，另一方面也为后续安装防护面板、安全标识牌、走线线槽提供了固定点位，不需要额外在杆件上打孔焊接附件。

　　关于安装边界的尺寸适配，这类框架的设计预留了足够的调整冗余，单组框架的宽度和高度可以根据防护对象的外轮廓尺寸灵活调整，常规配置下框架和设备本体之间会预留不小于300mm的检修通道空间，方便设备维护人员在防护框架内部完成日常的设备点检、易损件更换作业，不需要完全拆除整段防护结构。框架的门洞位置可以根据现场的物流、人员通行需求设置在端面或者侧面，配合对应的安全门配件就能实现带联锁的防护门功能，当防护门被意外打开时可以触发设备的安全停机信号，进一步提升防护的可靠性。

　　从实际使用的细节来看，框架的杆件表面做了对应的防锈处理，适配车间内可能存在的切削液飞溅、潮湿空气等工况，长期使用不会出现锈蚀掉漆的问题，减少后期的维护成本。杆件的连接节点都做了隐藏式设计，没有突出的尖锐边角，避免人员在周边通行时被磕碰划伤，符合工业安全设计的人机工程要求。多层横向杆件的布置也让框架的整体刚度足够，即使在侧面挂载小型的作业指导书夹板、安全提示牌或者轻型的气路管线，也不会出现杆件弯曲变形的问题，兼顾了防护功能和现场辅助挂载的实用需求。

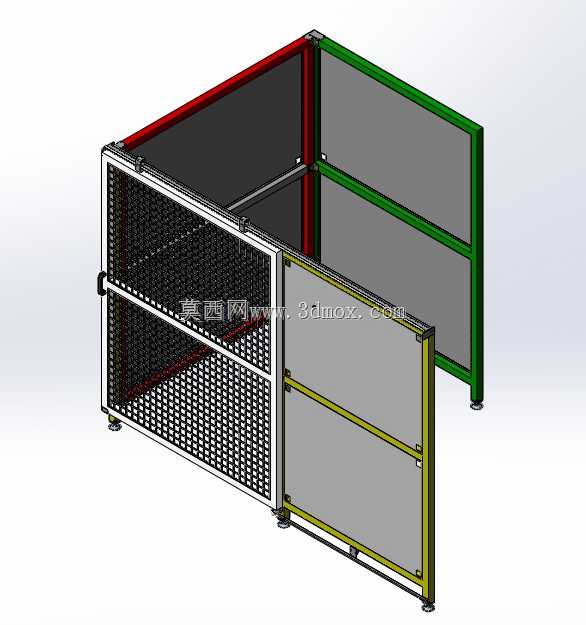

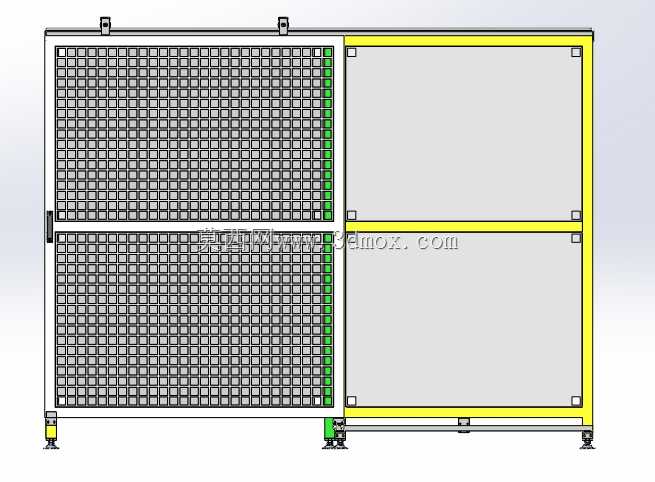

　　在和其他防护配件的适配性上，这款框架的杆件槽口或者安装孔位采用了通用的标准尺寸，可以适配市面上常见的亚克力防护板、铁丝网防护片、铝塑板等不同材质的防护面板，用户可以根据自身的防护需求选择透明或者不透明的面板，透明面板方便人员在外部观察设备的运行状态，金属网面板则可以在保证通风的前提下实现格挡，不同面板都可以通过标准的紧固件直接固定在框架的横向、竖向杆件上，不需要额外做定制化的连接配件，降低了整体的配套成本。另外框架的顶部也可以根据需求加装顶部防护网或者照明灯具的安装支架，适配有高空坠物风险或者需要局部照明的作业场景，拓展性完全能覆盖常规工业防护的各类需求。
