梅花形弹性联轴器传动连接结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:646298
  • 梅花形弹性联轴器传动连接结构
  • 梅花形弹性联轴器传动连接结构

  这类带弹性梅花垫的联轴器,在中小功率传动场景里的适配性非常广,从轻工输送线的辊道驱动、小型机床的进给轴传动,到自动化设备的伺服电机输出端连接,都能见到这类结构的身影。它的核心作用是在两根独立布置的传动轴之间建立刚性可补偿的传动连接,既可以传递额定范围内的旋转扭矩,又能通过中间弹性体的形变,抵消两轴安装时产生的径向、角向以及轴向偏差,避免轴系因对中误差产生额外的交变载荷,延长轴承、密封件等配套零部件的使用寿命。

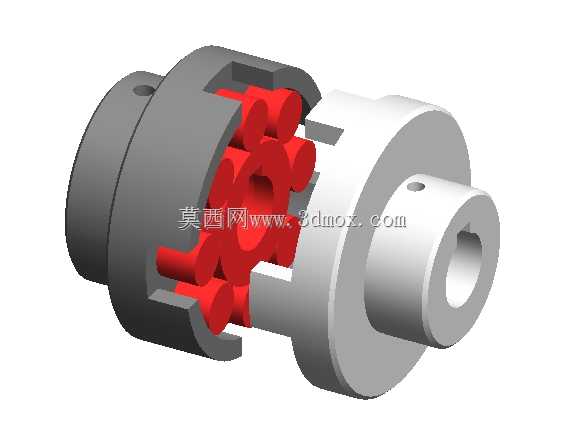

  从结构设计逻辑来看,两半联轴体分别通过端部的轴孔与键槽,和主动轴、从动轴实现周向与轴向固定,轴孔旁的紧定螺钉孔可以在安装到位后顶紧轴面,防止启停瞬间的冲击造成轴与联轴体之间的相对窜动。两半联轴体相对的端面上均匀分布着凸爪,凸爪的轮廓和中间红色梅花弹性体的凹槽完全契合,装配时弹性体嵌在两半联轴体的凸爪之间,旋转时主动端的凸爪通过挤压弹性体的侧壁,将扭矩传递到从动端凸爪上,这种接触方式可以在传动过程中吸收一部分启停冲击和运行中的振动,尤其适合正反转切换频繁、负载存在小幅波动的传动工况。

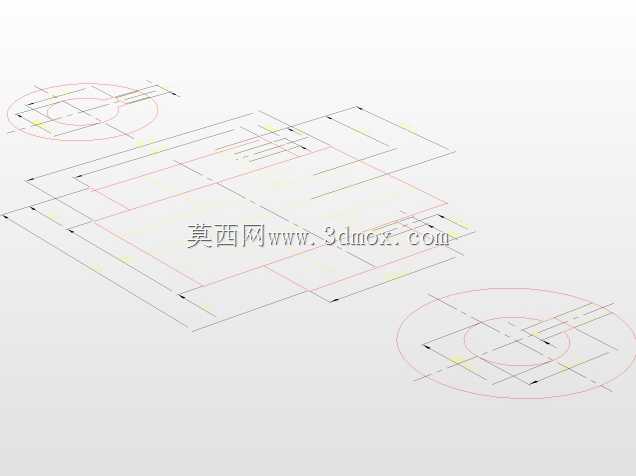

  在设计建模过程中,需要重点把控几个关键尺寸边界:首先是联轴体的外径尺寸,要匹配安装位置的径向空间,避免和周边的设备护罩、机架结构产生干涉;其次是两端轴孔的直径公差,要和适配的轴径形成合理的过渡配合,既保证装配时的顺畅度,又能减少运行时的配合间隙;凸爪的分布角度和齿形弧度需要和弹性体完全匹配,建模时要预留弹性体的压缩变形空间,不能让凸爪在弹性体受挤压形变时出现刚性碰撞;两端轴孔的深度要和对应轴的插入长度匹配,保证轴端顶紧后联轴体的端面不会和轴肩、电机端盖等结构产生摩擦。

  实际选型应用时,还要结合传动系统的额定扭矩、最高转速来匹配对应规格的产品,弹性体的材质通常根据工况温度、接触介质选择,常规工况下用聚氨酯材质就能满足耐磨和缓冲需求,高温或有腐蚀介质的场景则需要更换对应耐候材质的弹性体。安装时不需要完全做到两轴的绝对对中,允许存在小范围的偏差补偿量,这也降低了现场安装调试的难度,相比刚性联轴器,这类结构的后期维护也更方便,弹性体出现磨损后不需要完全拆卸两端的轴连接,只需要分开两半联轴体就能更换弹性体,大幅减少设备停机维护的时间。建模时还要注意凸爪根部的圆角处理,避免应力集中造成凸爪在大扭矩传递时出现断裂,联轴体外圆的倒角处理也需要符合装配工艺要求,避免安装时刮伤操作人员或者周边的密封元件。
