手摇式剪叉升降工作台结构设计

项目分类:升降机 发布时间:2022-06-09 ID:646299
  • 手摇式剪叉升降工作台结构设计
  • 手摇式剪叉升降工作台结构设计

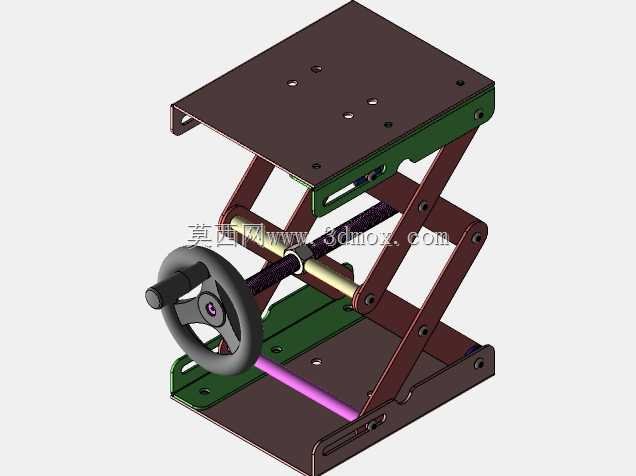

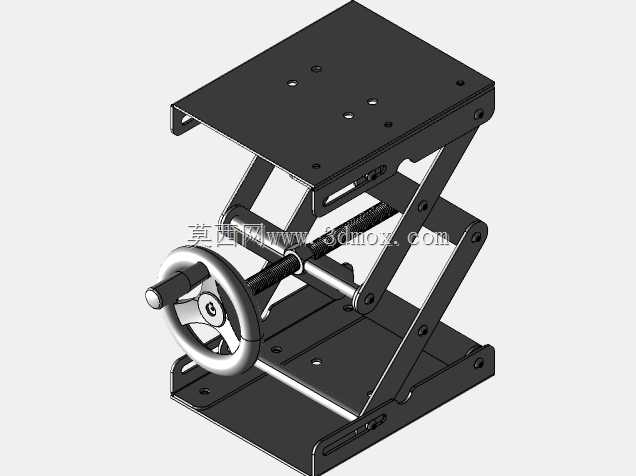

  能够保证升降过程中上下安装板始终保持平行,不会出现偏载卡滞的问题。驱动部分采用梯形丝杠传动结构,手轮直接连接在丝杠的输入端,丝杠上配套的传动螺母与剪叉臂的滑动端做刚性连接,当转动手轮带动丝杠旋转时,传动螺母会沿着丝杠轴向做直线运动,进而带动剪叉臂的滑动端移动,改变剪叉臂的交叉夹角,实现上安装板的上升与下降动作;梯形丝杠本身具备自锁特性,当停止转动手轮时,丝杠与螺母之间的螺纹摩擦力能够锁止当前位置,不需要额外增加锁止机构,就能保证承载状态下的位置稳定性,避免出现自动下滑的安全隐患。从安装边界来看,下安装板上预留了多组安装孔位,可以直接通过螺栓固定在地面、流水线台面或者设备机架上,不需要额外做复杂的适配改造;这款手摇驱动的剪叉式升降结构,在轻工装配、实验室工装、小型物料工位转运场景中有着非常广泛的适配性,区别于液压、电动驱动的升降设备,它不需要外接动力源,完全依靠手动操作即可完成高度调节,在无供电场景、对防爆有要求的工位、或者需要频繁微调作业高度的操作台上,这类纯机械结构的升降装置有着不可替代的优势。从结构设计逻辑来看,整个机构采用经典的X型剪叉铰接布局,上下两层安装板作为承载基础,剪叉臂通过中部铰接轴形成交叉支撑结构,其中一组剪叉臂的下端与下安装板铰接固定,上端通过滑块与上安装板的导向槽配合滑动,另一组剪叉臂则是上端与上安装板铰接固定,下端通过滑块与下安装板的导向槽配合滑动,这种对称的滑动约束设计,

  上安装板同样预留了规则排列的安装孔,能够直接固定工装夹具、小型检测设备、物料托盘等作业载体,孔位间距按照通用工装的安装尺寸设计,能够兼容多数常规工位器具的安装需求。在结构强度设计上,剪叉臂采用折弯钢板成型,相比等厚度的平板结构,折弯后的截面惯性矩更大,在相同材料厚度下能够承受更高的偏载载荷,铰接位置全部采用销轴加耐磨衬套的配合方式,长期往复升降过程中能够减少铰接位置的磨损量,延长整个机构的使用寿命,同时衬套具备自润滑特性,日常维护只需要定期清理铰接位置的杂物即可,不需要频繁加注润滑脂。在实际使用过程中,这类升降结构的高度调节范围可以根据剪叉臂的长度做灵活调整,这款结构的最低高度能够压缩到很小的尺寸,适合在空间高度受限的工位使用,

  完全升起后能够覆盖常规坐姿到站姿作业的高度区间,操作手轮的位置设置在机构的侧方,操作人员站在工位侧面就可以完成高度调节,不需要探身到工作台下方操作,操作便利性较好。传动丝杠的导程经过匹配设计,转动手轮时的上升速度适中,既不会因为导程过大导致微调精度不足,也不会因为导程过小导致升降到目标高度需要转动太多圈数,操作人员单手即可完成手轮转动操作,调节过程中升降动作平稳,没有明显的顿挫感,即使上平台放置了额定载荷内的工件,转动手轮的操作力也在普通人的施力舒适区间内,不会出现操作费力的问题。上下安装板的边缘都做了折弯翻边处理,一方面能够提升板件的整体刚性,减少承载时的板件变形量,另一方面翻边结构能够避免安装板边缘的锐边划伤操作人员,

  也能防止放置在台面上的小零件、工具从台面边缘滑落。整个机构的所有运动部件都做了位置避让设计,升降过程中剪叉臂的运动范围内没有突出的尖锐结构,铰接位置的销轴端部都做了沉头处理,不会在运动过程中勾挂操作人员的衣物或者管线,安全冗余设计比较到位。在三维建模过程中,所有铰接位置的配合间隙都按照实际机加工的公差要求做了预留,丝杠与螺母的配合、滑块与导向槽的配合都按照实际装配关系做了约束,能够直接通过运动仿真验证整个升降行程内的运动干涉情况,也可以直接导出工程图用于生产加工,对于需要做同类升降工位设计的结构工程师来说,这个结构可以直接作为基础模块,根据实际的承载需求、升降行程要求调整剪叉臂的长度、板件厚度以及丝杠的参数,快速适配不同的工位场景,不需要从零开始做结构排布和运动验证,能够大幅缩短设计周期。
