铝型材框架式波峰焊升降输送设备结构

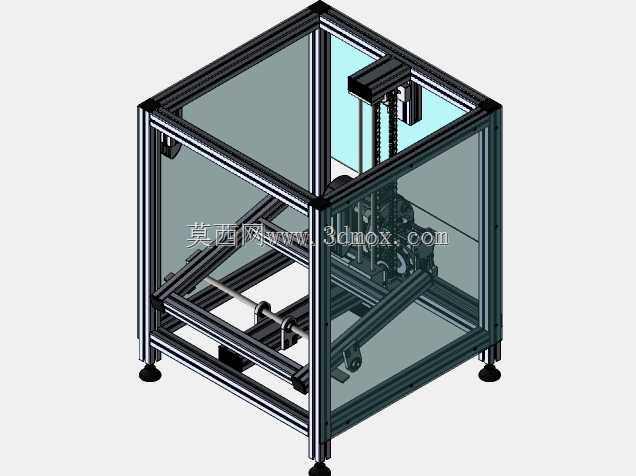

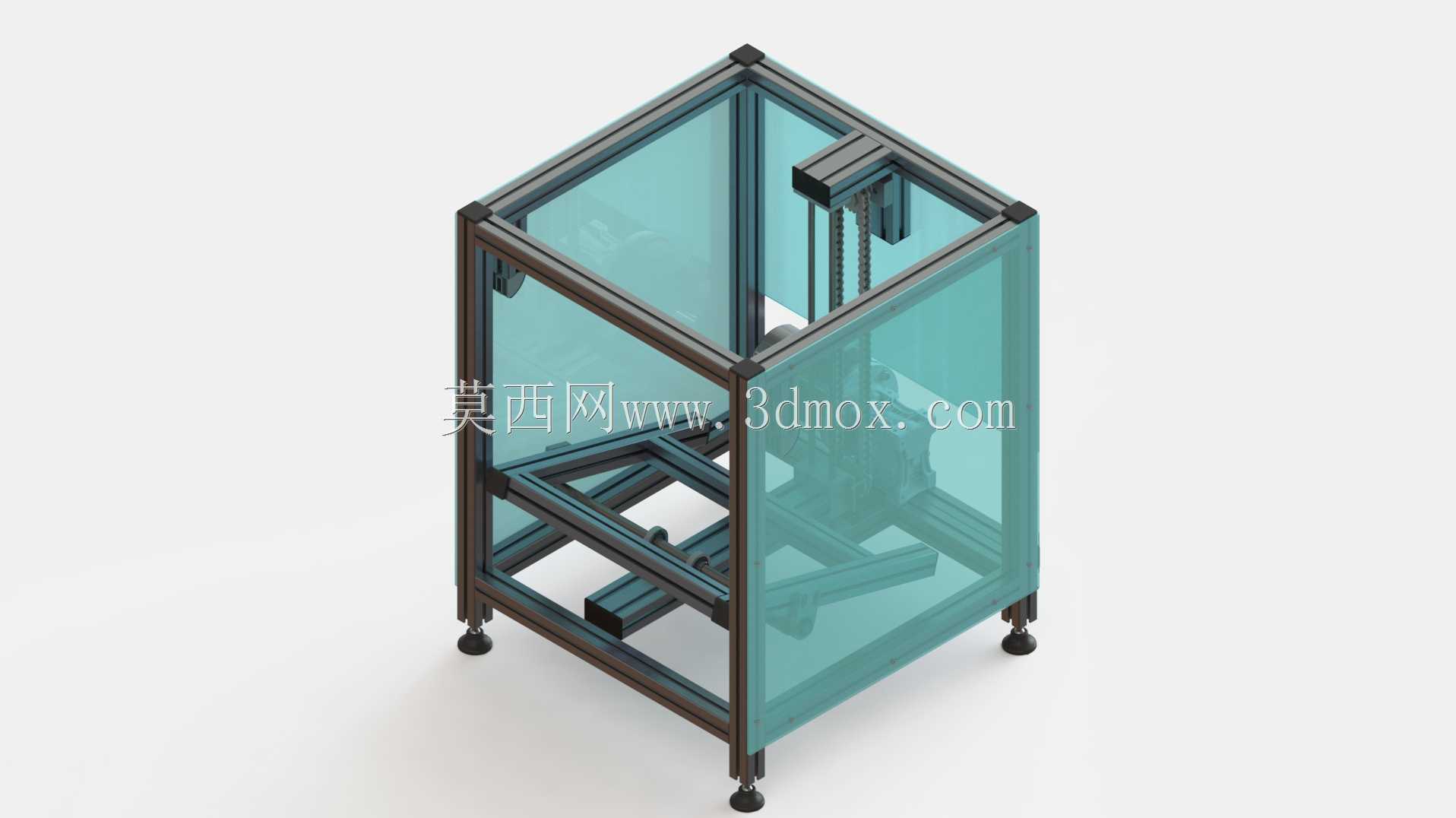

　　这套带铝型材防护框架的升降输送结构，主要适配电子制造产线里波峰焊工序的工位衔接需求，在SMT后段的插件焊接环节，用来承接不同高度工位间的PCB板载具转运，解决产线不同工序段存在的高度差问题，避免载具在转运过程中出现卡滞、掉落的情况。从结构设计逻辑来看，整体采用欧标4040工业铝型材搭建外防护框架，框架连接处采用内置角件与螺栓锁紧的连接方式，既保证了整体机架的结构刚性，又能在后期维护时快速拆解调整框架尺寸，适配不同的产线布局改动。框架四周预留了透明亚克力板的安装槽位，安装防护板后可以隔绝设备运行时的飞溅焊渣、灰尘，同时不会遮挡内部机构的运行状态，方便运维人员日常巡检时快速排查机构卡滞、传动异常等问题。底部配置的可调脚杯，

　　单只承重不低于80kg，可实现±15mm的高度调节，安装时可以抵消地面不平整带来的机架倾斜问题，保证内部升降机构的运行垂直度，避免升降导轨出现偏载磨损的情况。内部核心的升降传动部分，采用单轴伺服电机搭配同步带传动的结构，搭配线性导轨作为升降导向，相比丝杆传动的结构，同步带传动的运行噪音更低，维护时不需要频繁加注润滑脂，适配电子车间洁净度要求较高的生产环境，升降行程可根据产线实际的工位高度差调整，常规适配0-300mm的升降范围，额定负载下的运行速度可控制在0.1-0.3m/s，既保证转运效率，又避免速度过快导致载具上的元器件移位。框架内部还集成了载具定位的导向组件，两侧的导向条采用耐磨POM材质加工，

　　可根据不同尺寸的PCB载具调整导向间距，适配宽度100-350mm的各类工装载具，载具进入升降平台后，底部的定位销会自动弹出卡入载具的定位孔，保证升降过程中载具不会出现偏移，对接下一工位的输送线时可以精准对齐，避免出现卡板问题。从安装边界来看，整套设备的外框架尺寸控制在8008001000mm范围内，不需要对现有产线做大规模改造，只需要在两段存在高度差的输送线之间预留对应安装空间，将设备脚杯固定后接入产线的控制信号即可完成部署，设备侧面预留了电气走线的线槽空间，所有线缆都可以内置在铝型材的槽位内，避免线缆外露带来的安全隐患，同时让整体外观更加整洁。在实际应用场景中，这类升降输送结构除了波峰焊工序的衔接外，

　　也可以适配其他需要小行程垂直转运的轻载产线场景，比如组装线的层间转运、检测工位的上下料衔接，结构上的模块化设计可以根据实际需求更换内部的输送组件，比如替换成皮带输送、滚筒输送来适配不同类型的载具或工件，不需要重新搭建外框架，大幅降低产线改造的成本与周期。设计过程中需要重点关注升降导轨的安装平行度，两根导轨的平行度误差需要控制在0.1mm以内，否则会导致升降平台运行时出现卡顿，加剧导轨滑块的磨损，同时同步带的张紧力需要调整到合适范围，张紧力过大会导致电机负载过高，张紧力过小则会出现传动打滑，导致升降位置精度不足，对接工位时出现错位。另外框架的顶部预留了维护开口，后期更换电机、调整同步带时不需要拆解整个外框架，只需要打开顶部的封板即可完成操作，降低日常维护的难度。
