悬臂式道路信号指示牌立杆结构

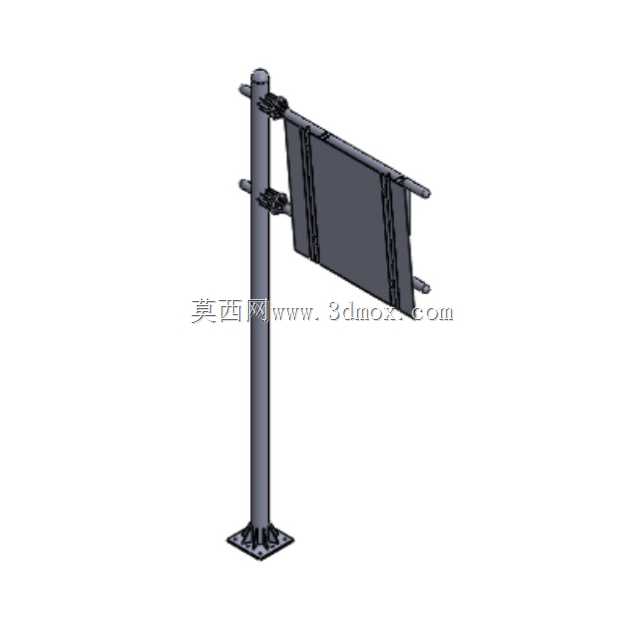

　　日常在城市主次干道、城郊支路、厂区内部通行道路以及园区接驳路口，这类悬臂式信号承载立杆是交通疏导体系里的核心承载构件，主要作用是为车道上方的信号指示单元提供稳定的高位安装支撑，让不同车道的通行者都能在足够的安全视距外清晰捕捉信号内容，避免因视距不足、视线遮挡引发的通行冲突。从结构设计逻辑来看，这套结构采用单立柱单侧悬臂的布局，立柱底部采用方形法兰盘安装结构，法兰盘上预留了对应规格的地脚螺栓过孔，安装时可直接与道路侧方预埋的混凝土基础上的地脚螺栓配合锁紧，不需要现场做复杂的焊接作业，能大幅压缩户外施工的周期，也方便后期运维时的构件更换。立柱主体采用等截面圆形杆件，杆件表面做了户外防腐处理，能适应长期露天的日晒雨淋、

　　温差变化以及扬尘侵蚀，减少后期的维护频次。悬臂与立柱的连接采用两组上下排布的抱紧式箍座结构，箍座通过螺栓锁紧在立柱外壁，这种连接方式一方面可以根据现场实际的车道宽度、安装点位的视线遮挡情况，灵活调整悬臂的伸出长度以及安装高度，不需要在立柱上提前做打孔加工，避免破坏立柱的整体防腐层和结构强度，另一方面抱紧式结构的抗风载能力表现稳定，能应对户外常见的强风天气，避免悬臂出现偏转、下坠的风险。悬臂末端的安装框架采用边框式结构，框架上预留了多组安装孔位，可以适配不同尺寸的信号指示面板的固定需求，框架的边框做了折边加强处理，提升整体的抗扭刚度，避免大尺寸面板在风载作用下出现框架变形、面板晃动的问题。从安装边界尺寸来看，

　　整套结构的总高度达到7380mm，安装完成后指示面板的下沿距离地面的高度能满足各类通行车辆的净空要求，不会出现超高车辆刮碰设施的情况；悬臂的横向总伸出长度对应3342.6mm的尺寸参数，能覆盖两到三条常规宽度的机动车道，保证每条车道上方都有对应的信号指示覆盖，不会出现车道边缘的视距盲区；结构的横向厚度尺寸为613.2mm，安装时只需要在道路侧方预留很小的占地空间，不会占用非机动车道或者人行道的有效通行宽度。在实际选型应用时，这类结构可以根据不同的道路等级调整对应的杆件壁厚，比如在车流量大、重载车辆多的城市快速路，可以选用壁厚更大的立柱和悬臂型材，提升整体的结构冗余量；在厂区内部、园区支路这类车流量小、车速低的场景，

　　可以选用常规壁厚的构件，控制整体的建设成本。结构的所有连接节点都采用标准紧固件连接，所有外露的紧固件都做了防锈处理，避免长期使用后出现锈蚀咬死的问题，方便后期更换信号面板、调整安装角度时的拆装作业。另外，悬臂的安装角度可以根据路口的实际走向做小范围的偏转调整，保证信号面板的法线方向正对来车方向，最大化提升信号的可视角度，避免因为角度偏差导致的信号识别延迟。在三维建模过程中，这套结构的所有配合尺寸都按照实际工程安装的公差要求做了预留，比如法兰盘的螺栓孔间距、箍座的抱紧直径、安装框架的孔位间距，都能直接对应实际生产的加工尺寸，不需要做二次的尺寸调整，可以直接用于结构受力校核、施工安装模拟以及构件的加工下料参考。
