斜面拼接式钣金导流安装构件

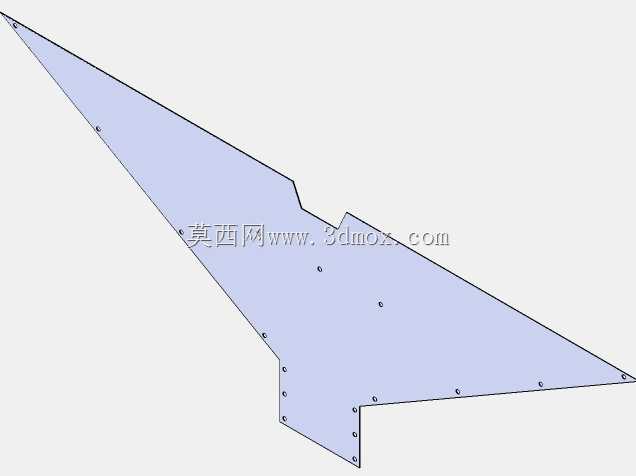

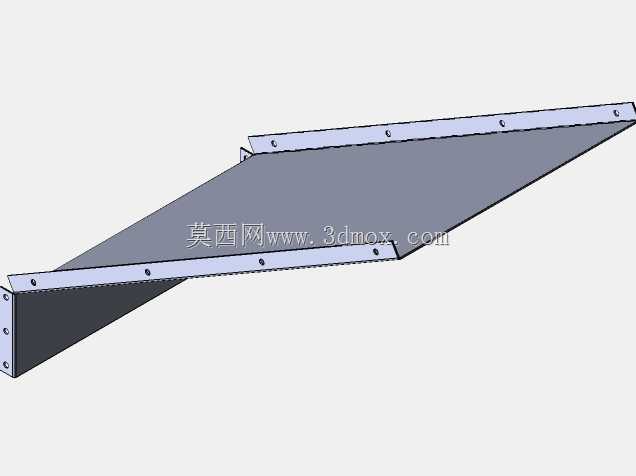

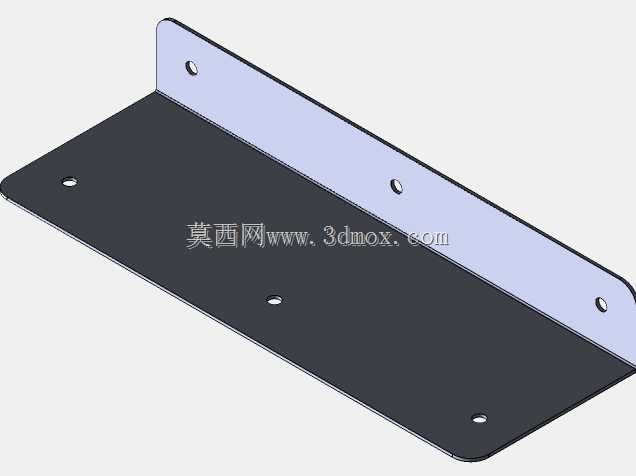

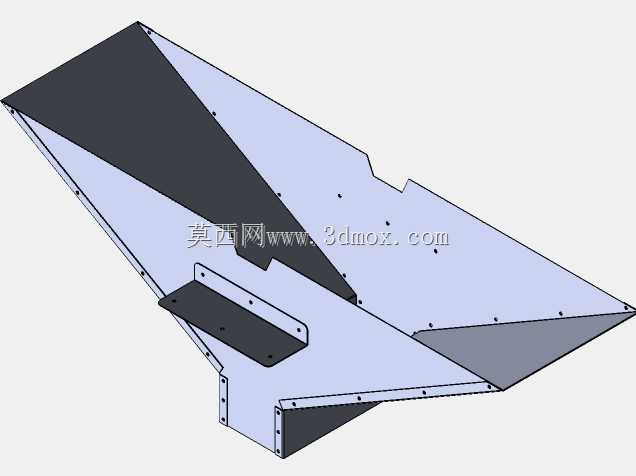

　　这类斜面拼接的钣金构件，常应用在通讯基站户外机柜的通风导流区段、户外通讯设备的防雨导风结构中，核心作用是在设备进排风路径上引导气流走向，同时避免雨水顺着通风口直接灌入设备腔体，兼顾结构支撑与气流、水流导向的双重作用。从结构设计来看，整体采用多块钣金折弯件拼接成型，主面板为大角度斜面构型，边缘预留均匀分布的螺栓安装孔位，可直接与机柜框架、相邻钣金段通过标准紧固件完成拼接，无需额外设计复杂的连接转接件，能有效降低现场装配的工序复杂度。附带的小型安装支耳采用垂直折弯构型，支耳上的孔位与主面板孔位形成空间错位的安装基准，可用于固定内部的导风棉、密封胶条或者小型传感元件，避免额外焊接支架带来的钣金变形问题。

　　设计阶段优先考虑了户外使用的工况需求，所有拼接边都预留了折边重叠量，装配后相邻板件的接缝处会形成自然的挡水台阶，无需额外打密封胶即可阻挡大部分斜向飘落的雨水，减少后期运维的密封维护工作量。整体外形尺寸为1203.89mm516.8mm304.88mm，安装时需要注意预留的边界空间：长度方向需留出至少20mm的紧固件操作空间，宽度方向要匹配机柜通风口的开口尺寸，高度方向的斜面落差要与内部风机的出风角度对齐，避免气流在构件内部形成紊流区，影响设备的整体散热效率。板件上的所有安装孔都采用了等间距排布设计，孔位公差控制在±0.2mm范围内，可适配同系列不同规格机柜的通用安装需求，减少同类型构件的重复开模成本。从结构强度角度分析，

　　主斜面的折弯边都做了15mm宽度的翻边处理，既提升了薄板自身的刚性，避免大尺寸钣金件在运输、安装过程中出现翘曲变形，也能作为相邻板件的定位基准，装配时只需将翻边卡入对应卡槽即可快速定位，降低装配对位的难度。构件表面未做额外的凸起设计，整体外表面平整顺滑，气流经过时不会产生明显的风阻噪音，适合对运行噪音有要求的居民区周边通讯站点使用。在实际选型应用中，这类构件可根据站点的具体通风需求调整斜面倾斜角度，当前构型的倾斜角度适配主流的下进风上出风通讯机柜，能将外部进入的冷空气平滑引导至设备内部的发热元件区域，同时将设备排出的热空气顺着斜面导出机柜外，避免热空气在机柜顶部淤积形成热回流。安装支耳的位置设计避开了主气流通道，

　　不会对气流走向产生干扰，支耳的承重能力经过校核，可承载不超过5kg的附属元件，满足常规通讯站点的内部元件安装需求。所有板件的边角都做了圆角处理，避免安装运维过程中锋利的钣金边角划伤操作人员，也能减少应力集中导致的板件开裂问题，提升构件在户外温差变化大的环境下的使用寿命。
