制冷系统用机油压力开关结构设计

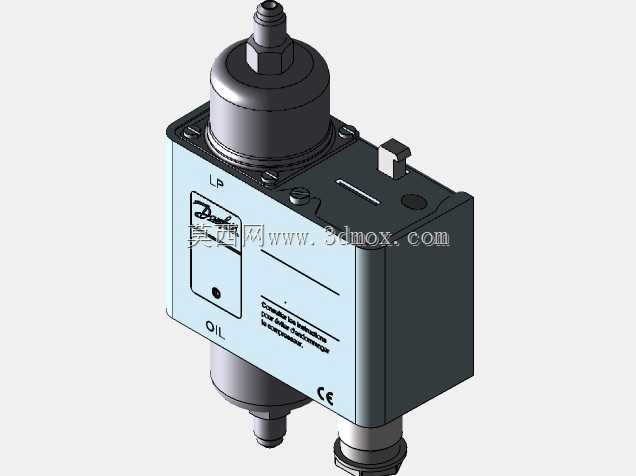

　　在商用制冷机组、工业冷冻设备的运维体系里，润滑油路的压力稳定性直接决定压缩机运动副的磨损速率与整机运行寿命，这款压力开关正是嵌入制冷压缩机油路监测回路的核心控制元件，其三维结构的建模精度直接影响后续安装适配、性能仿真的实际参考价值。从结构布局来看，该元件采用上下分体式的腔体设计，上部为压力感应与微动触发组件的密封腔，顶部设置外螺纹压力引入口，可直接与压缩机主油道的取压口通过标准管螺纹对接，无需额外加装过渡接头，引入口的六角结构预留了标准扳手的操作空间，安装时可直接施加额定扭矩完成密封紧固，避免密封面渗漏问题。下部为电气接线与压差调节腔体，侧面预留的线缆接入孔采用防水密封结构设计，适配制冷机房多凝露的复杂工况，

　　可防止冷凝水渗入接线腔造成触点短路。主体外壳采用冷轧钢板冲压成型后做喷塑防腐处理，正面印刷的LP标识对应低压监测端、OIL标识对应机油取压端，安装时可通过标识快速区分管路接口，避免接反取压管路造成控制逻辑失效。从功能实现逻辑上，该开关内置高精度弹簧膜片感应组件，当机油压力低于设定的安全阈值时，膜片在弹簧预紧力作用下触发内部微动开关，输出开关量信号给机组控制系统，可直接触发报警、停机保护等联锁动作，避免压缩机在缺油状态下运行造成曲轴、轴瓦等运动部件的干磨烧损；当压力恢复到安全区间后，膜片在油压推动下复位，开关触点自动回切，机组可恢复正常运行状态，整个动作过程的压差区间可通过壳体侧面的调节螺钉进行微调，

　　适配不同功率等级压缩机的油压保护参数要求。建模过程中严格遵循工业元件的安装边界约束，主体方形壳体的棱边做了R2的圆角过渡处理，避免安装过程中锐边划伤操作人员或线缆绝缘层，两个取压接口的中心距、外伸长度均按照行业通用安装尺寸设定，可直接适配现有多数活塞式、螺杆式制冷压缩机的油路安装位，无需对机组原有安装支架做二次改造。壳体上的CE标识区域做了微凹的沉台设计，印刷标识后不会因安装、搬运过程中的摩擦造成标识磨损脱落，方便后期运维人员快速识别元件参数。考虑到制冷系统运行时机组本身存在持续振动，整个开关的内部组件均做了防松结构设计，接线端子采用螺钉压接式结构，可适配多规格线径的控制线缆，压接后不易因振动出现松脱断线问题；

　　膜片组件采用耐油橡胶与金属垫片复合结构，长期与冷冻机油接触不会出现溶胀、硬化问题，可保证长期运行下的压力触发精度稳定。从安装适配性来看，该元件的整体安装尺寸紧凑，可在机组内部狭窄的安装空间内完成固定，侧面预留的安装孔位可配合标准螺栓直接固定在机组的预制支架上，安装后整体重心与安装面重合，不会因机组运行振动产生额外的应力集中，避免长期运行下壳体出现开裂、接口渗漏等问题。建模时对内部的弹簧预紧行程、膜片形变区间都做了等比例还原，结构设计人员可直接基于该模型开展安装干涉检查、管路布局优化工作，也可将其导入系统仿真模型中，开展油路保护逻辑的模拟验证，提前预判不同油压工况下的开关动作响应特性，优化整个制冷机组的安全保护控制逻辑。
