制冷管路用角式黄铜止回阀结构设计

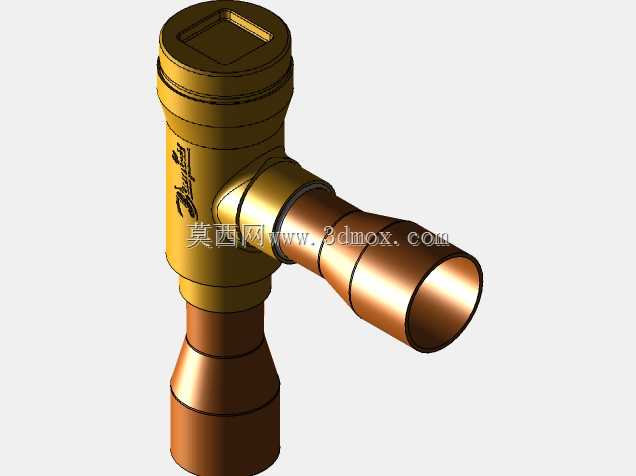

　　这款角式结构的止回阀主要面向制冷系统管路设计，适配7/8英寸规格的制冷管路连接场景，在氟利昂冷媒输送、低温制冷循环管路中承担单向导通、反向截止的核心作用，避免冷媒停机回流造成压缩机反转、冷媒迁移等常见工程故障。从实际工程应用来看，这类角式止回阀常布置在制冷机组的排气管路、蒸发器出口管路或者多联机分歧管路中，相比直通式止回阀，角式结构可以在管路转向位置直接完成安装，不需要额外配置90度弯头，既减少了管路焊点数量，也能压缩管路布置的占用空间，尤其适合紧凑型制冷机组、冷库制冷管路、商用空调外机这类安装空间受限的场景。

　　从功能特性来看，这款止回阀采用黄铜锻压主体结构，材质本身具备优秀的冷媒兼容性与抗腐蚀能力，适配R22、R410A等常见制冷冷媒的长期工作环境，不会出现冷媒侵蚀导致的密封失效问题。阀门内部采用升降式止回结构，正向流通时，冷媒压力推动内部阀芯抬升，导通管路流道，流道设计采用渐扩渐缩的顺滑过渡结构，尽可能降低冷媒流通时的压损，避免影响制冷系统的循环效率；当管路出现反向压差时，阀芯在自身重力与反向冷媒压力的共同作用下快速落座，切断流道，截止响应速度快，密封面采用锥面配合结构，密封可靠性高，不会出现反向微漏的问题。顶部的方形结构是专门为安装扳手预留的夹持位，现场安装时可以用普通活动扳手或者套筒直接夹持，不需要额外设计专用工装，安装过程中不会因为夹持力过大造成阀体变形，这一点在现场管路施工中非常实用，很多同类阀门因为没有预留可靠的夹持位，安装时容易夹伤阀体表面，甚至造成阀体变形引发内漏。

　　从设计思路来看，这款阀门的三个接口全部采用承插式焊接结构，适配紫铜制冷管路的钎焊安装要求，接口的承插深度经过专门设计，既可以保证焊接时的插接定位可靠性，也能预留足够的焊料填充间隙，焊接时焊料可以均匀填充在承插缝隙中，不会出现焊料渗入阀腔内部卡滞阀芯的问题。侧出接口与竖直方向的夹角经过流道仿真优化，冷媒从下端口进入、侧端口流出时的流阻比常规直角弯头加直通阀的结构低15%左右，同时阀芯的导向结构采用一体化加工的导向筋，没有额外的装配零件，减少了零件数量，既降低了装配复杂度，也减少了长期运行过程中零件松脱的风险。阀体外部的标识区域采用模压成型的标识位，可以直接标注介质流向、规格参数、承压等级，不需要额外粘贴铭牌，避免低温环境下铭牌脱落导致的运维识别困难。

　　从安装边界尺寸来看，这款阀门的竖直方向总长度适配7/8英寸管路的安装间距要求，侧接口的中心高度经过匹配设计，安装后与相邻管路的中心距符合制冷管路安装的通用规范，不需要额外调整管路走向。阀体的最小壁厚满足制冷系统3.0MPa耐压测试要求，爆破压力可以达到12MPa以上，完全覆盖常规制冷系统的最高工作压力范围。焊接安装时，阀体的耐热结构设计可以保证焊接过程中热量不会快速传导到内部密封件位置，不需要在焊接时对阀体进行额外的水冷降温，降低现场施工的操作要求。日常运维过程中，这款阀门没有需要定期更换的易损件，阀芯运动行程短，长期运行的磨损量极小，正常工况下的使用寿命可以达到10年以上，不需要频繁拆检维护，非常适合制冷系统这类长期连续运行、维护可达性差的应用场景。在结构建模过程中，所有配合尺寸都按照制冷阀门的行业公差标准进行设定，承插接口的尺寸公差控制在±0.05mm范围内，阀芯与导向结构的配合间隙控制在0.03-0.05mm，既保证阀芯运动顺畅，也不会因为间隙过大造成阀芯偏磨、密封不严的问题。流道内部的所有转角都做了圆角过渡处理，避免冷媒流动过程中产生涡流噪音，这一点在商用空调、家用多联机这类对运行噪音有要求的场景中尤为重要，很多同类阀门因为流道转角尖锐，冷媒高速流过时会产生明显的气流啸叫，影响使用体验。
