物联网远程控制智能电源插头结构设计

　　这款智能电气插头的结构设计，核心围绕民用及小型商用场景下的末端电源智能化管控需求展开，区别于传统固定式插座或普通转换插头，它将物联网通讯模块、通断执行单元、状态反馈组件集成在标准墙插适配的紧凑壳体内部，无需额外布线改造，即可实现接入设备的远程电源通断操作。从实际应用场景来看，这类插头可覆盖家庭场景下的小家电远程启停、办公场景下的非工作时段外设电源切断、小型机房内的辅助设备按需供电，甚至是户外临时供电点位的远程管控，解决传统供电回路需要人工现场操作、无法实现远端状态确认的痛点。

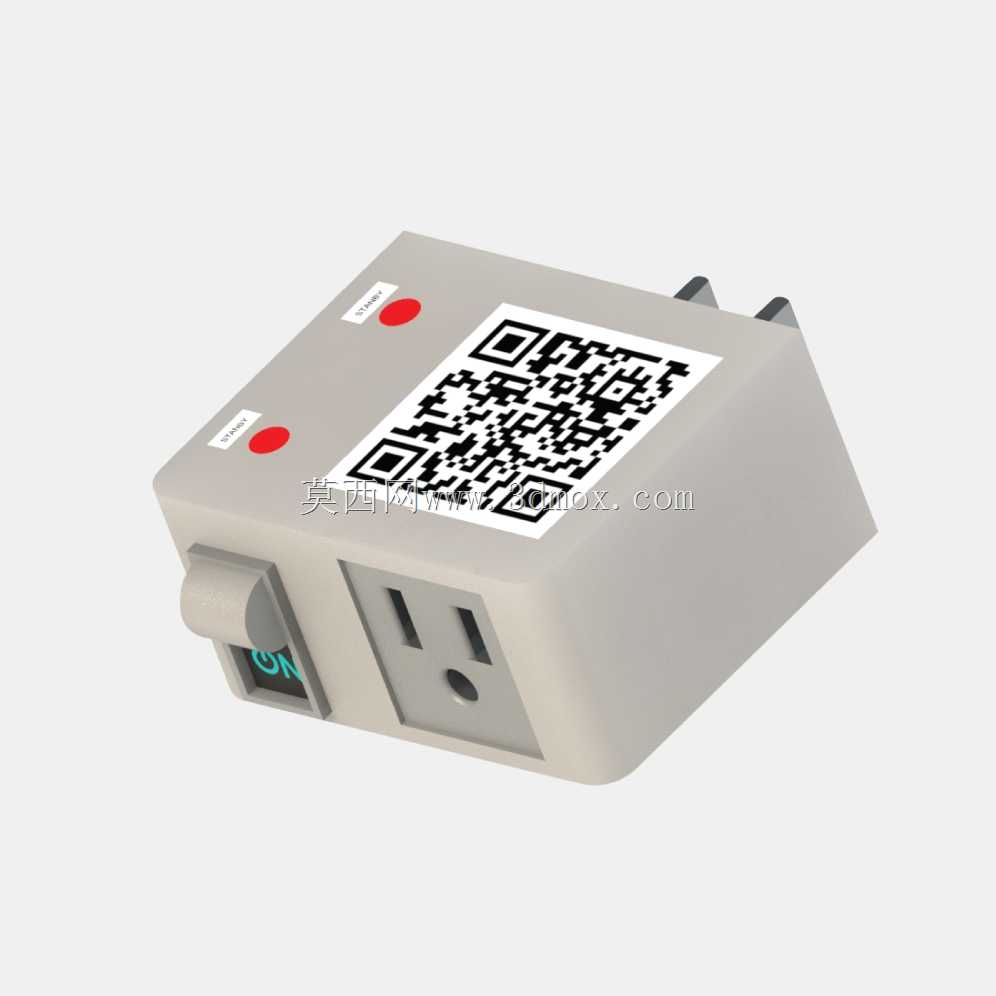

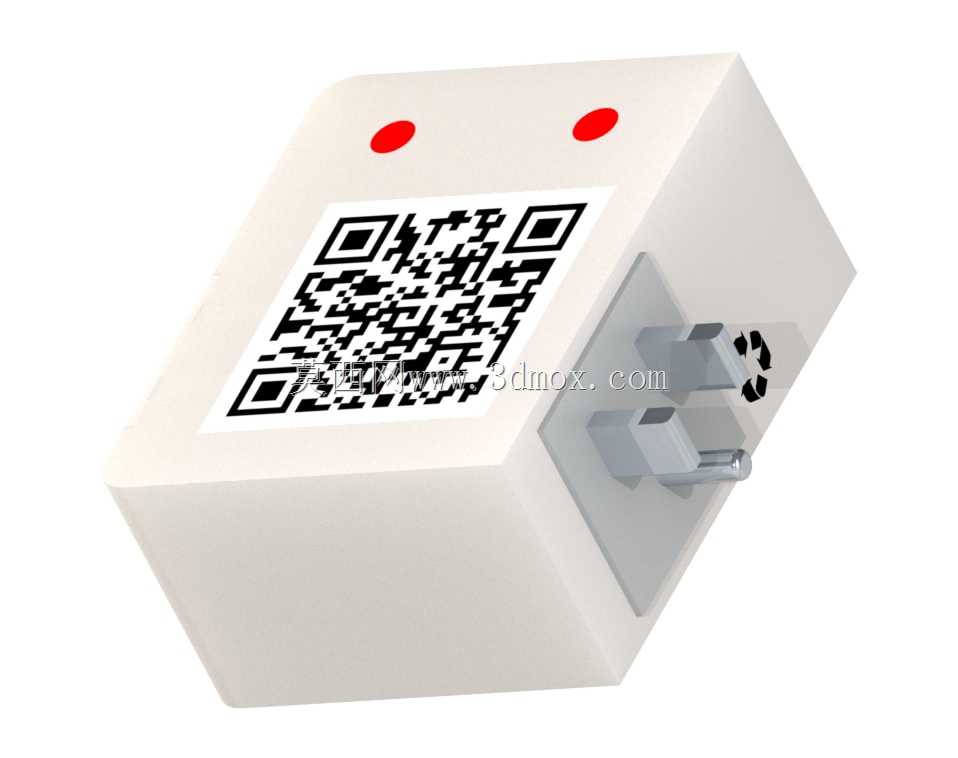

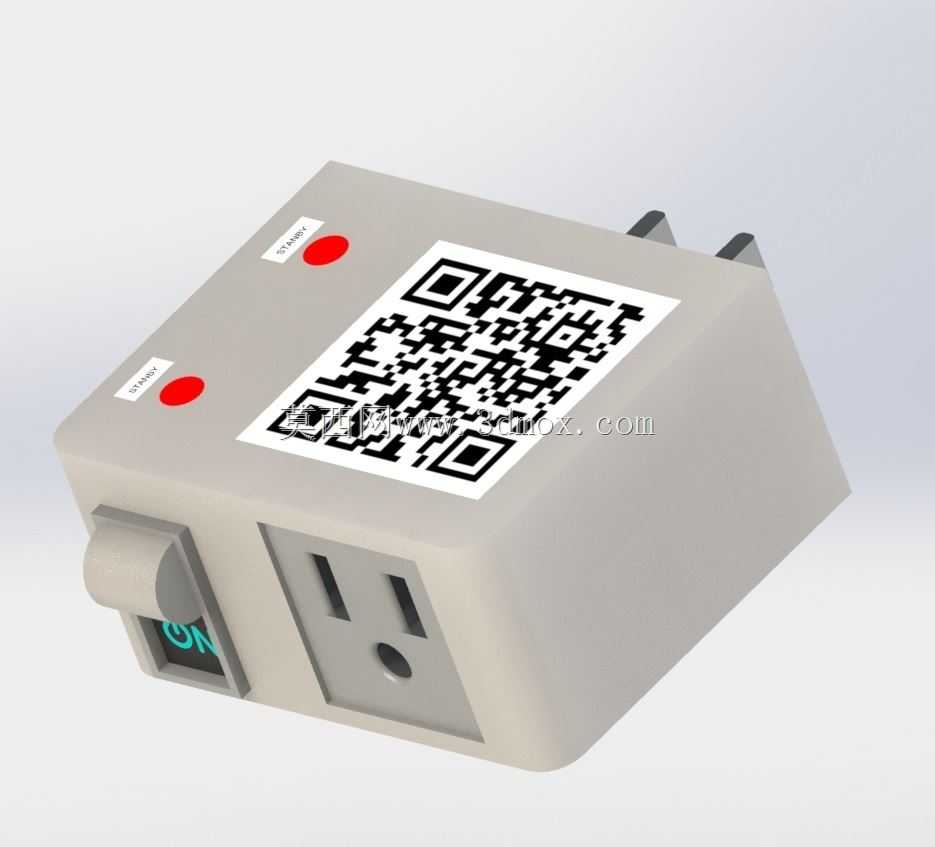

　　在功能特性的结构落地上，壳体正面预留的美规插座插孔采用了防误插的保护门结构，内部铜件的夹持力经过结构校核，确保插头插拔次数满足常规使用要求的同时，不会出现接触电阻过大导致的发热问题。侧面设置的手动拨杆开关作为本地控制冗余，在网络通讯异常的情况下依然可以手动切换通断状态，拨杆下方的状态指示窗通过透光结构设计，将内部PCB板上的指示灯光线均匀导出，用户无需凑近即可清晰分辨当前的电源通断状态，避免误判。壳体顶面的两个红色状态指示灯，分别对应通讯连接状态与负载通电状态，灯位采用下沉式设计，减少环境光线对状态识别的干扰，顶面预留的二维码标识区域做了微凸的耐磨处理，避免长期插拔摩擦导致标识磨损无法识别。

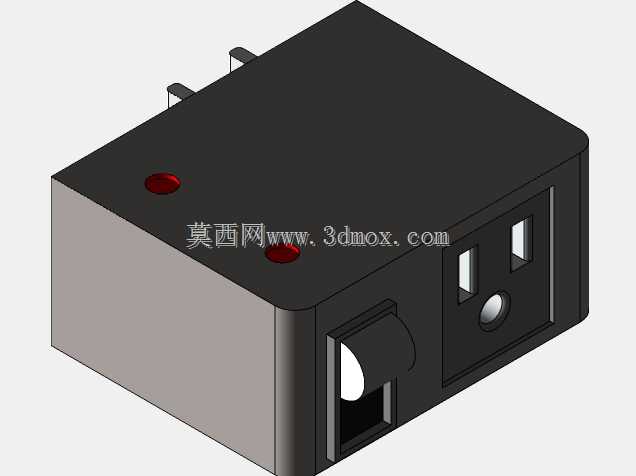

　　设计过程中首先约束的是安装边界尺寸，整体壳体轮廓完全适配标准86型墙面插座的安装空间，插入墙插后不会遮挡相邻插座的插孔位置，壳体边缘做了R3的圆角过渡，既避免尖锐边角的磕碰风险，也能在注塑生产时减少应力集中问题。内部腔体的结构布局做了分层处理，靠近插脚的一侧布置强电通断的继电器组件，与弱电侧的物联网通讯模块之间设置了绝缘隔离筋，满足电气安全的爬电距离要求，通讯天线的位置特意避开了金属插脚与强电走线区域，减少电磁干扰对无线信号强度的影响。插脚的结构采用了加厚铜片嵌件注塑的方式，与壳体的结合力经过拉拔测试校核，不会出现多次插拔后插脚松动移位的问题。

　　从结构细节来看，壳体的上下盖采用卡扣加超声焊接的组合固定方式，既保证装配效率，也能满足日常使用环境下的防尘要求，接缝位置做了错位止口设计，避免液体泼溅时直接渗入内部腔体。内部PCB板的固定采用了三个定位柱加热熔柱的方式，无需额外螺丝固定，减少装配工序的同时，也避免螺丝松动导致的内部电路短路风险。负载端的接线铜排与继电器引脚之间采用焊接加铆接的双重固定，确保大电流通过时的连接可靠性，长时间满负载运行下的温升控制在安全阈值范围内。

　　这款插头的结构设计没有追求过度的功能堆叠，而是在紧凑的尺寸边界内平衡了功能完整性、电气安全性与装配工艺性，所有外露结构的尺寸都符合民用电气配件的安全规范，内部组件的布局充分考虑了电磁兼容、散热、绝缘等多方面的工程要求，既可以作为独立的智能终端产品直接使用，也可以作为智能配电系统的末端感知执行节点，接入更大范围的设备管控体系中。
