内置控制芯片SMD3535封装RGB发光器件

　　在做消费类电子、智能穿戴、小型通讯终端的结构堆叠时，这类带集成控制器的贴片RGB灯珠是经常会用到的表面贴装发光器件，很多工程师在做PCB布局、结构件透光位设计时，经常因为没有精准的三维模型，出现灯珠与导光结构干涉、发光角度偏移、焊盘对位偏差的问题，这个三维模型完全还原了器件的真实外形与引脚定义，能直接导入结构设计软件完成装配校验。

　　这类器件最核心的优势是把恒流控制电路、RGB三原色发光芯片全部集成在单颗SMD3535规格的封装内部，不需要额外搭配外围限流电阻、信号解码芯片，单总线就能完成级联通讯，单颗信号线最多可以串联数百颗同规格灯珠，只需要占用主控芯片一个IO口就能实现全彩流水、呼吸、点阵显示的效果，在小型化通讯设备的状态指示、装饰灯带、智能穿戴的屏幕背光补光、便携数码产品的氛围灯设计里应用非常广泛，相比传统的分立RGB灯珠，能大幅缩减PCB板的占用面积，减少外围元器件数量，降低BOM成本的同时提升整机装配的良率。

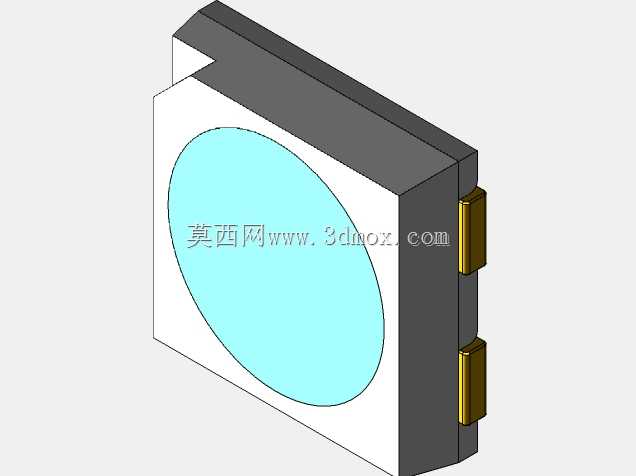

　　从设计细节来看，这个模型还原了PLCC4封装的乳白色尼龙塑壳结构，外壳的圆形出光腔做了精准的内凹弧度建模，这个弧度是和封装内部的灌封光学胶曲率匹配的，直接决定了灯珠的120度广角发光特性，结构设计时如果要做导光柱，导光柱的入射端面必须和这个出光面保持0.1-0.2mm的安全间隙，不能直接压在封装胶面上，否则会因为应力导致封装胶开裂、内部金线虚焊，很多新手工程师做结构时容易忽略这个安装间隙，导致量产时出现大量灯珠死灯的问题。模型里的四个焊盘引脚完全按照实际封装的尺寸做了定位，焊盘的宽度、相邻焊盘的间距、引脚伸出塑壳的长度都和实物一致，导入PCB设计软件时可以直接匹配标准的SMD3535封装库，不需要额外调整焊盘位置，能避免出现钢网开孔错位、回流焊时灯珠偏移立碑的问题。

　　做结构堆叠时要注意，这类灯珠的整体厚度是2.1mm左右，塑壳的长宽尺寸都是3.5mm，属于标准的3535贴片规格，在PCB上布局时，灯珠周边要预留至少0.5mm的工艺间隙，不能和周边的电容、电阻等贴片元器件靠太近，否则回流焊时的高温会导致相邻元器件的焊锡熔融后连锡短路。如果是做防水类的通讯设备，灯珠表面点透明防水胶的时候，胶层厚度不能超过0.3mm，否则会影响光线的出射角度，导致发光不均匀、出现色偏的问题。另外这类集成控制芯片的灯珠，对供电电压的纹波有一定要求，建模时也可以同步在周边预留去耦电容的安装位置，模型的坐标原点设置在器件的封装中心，装配时可以直接和PCB封装的原点对齐，不需要做额外的坐标偏移调整，能大幅提升结构设计的效率。

　　很多工程师在做小型智能设备的灯光效果设计时，经常会因为灯珠模型不准确，导致导光结构的位置偏位，最终出来的灯光效果出现亮斑、暗区，这个模型把内部发光芯片的位置也做了等效还原，在做光学仿真时，可以直接把发光面设置在芯片对应的位置，模拟真实的发光效果，提前验证导光结构的设计合理性，减少开模后的改模次数。在通讯类产品里，这类灯珠常用来做信号状态指示、充电状态提示、故障报警提示，因为支持全彩显示，可以通过不同的颜色对应不同的设备状态，比传统的单色指示灯能传递更多的设备信息，同时因为单总线级联的特性，哪怕设备上需要布置十几颗状态指示灯，也不需要占用太多的主控IO资源，非常适合小型化、集成度高的通讯终端产品使用。
