斜切式多面体几何练习教学构件

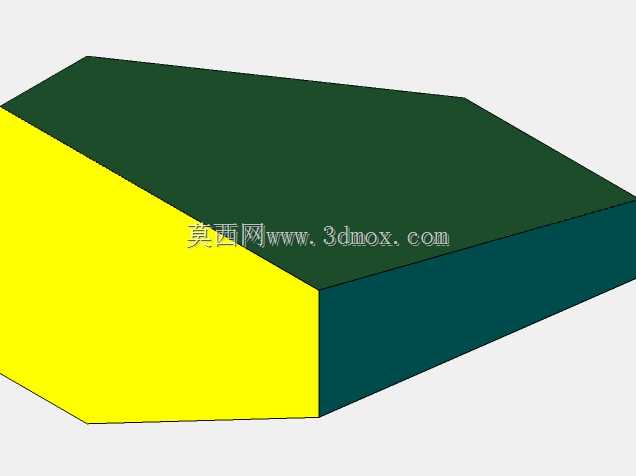

　　在机械识图与三维建模入门教学场景中，这类带斜切面的多面体构件是工程图学训练的核心载体，多数刚接触SolidWorks等三维建模软件的从业者，都会从这类基础几何构件入手，建立空间投影与实体造型的对应思维。不同于常规的规则长方体，该构件通过一个贯穿式的斜向切面打破了正交几何的边界，三个相邻面分别采用高对比度的黄、深绿、墨蓝配色，本质是为了在二维图纸与三维视图的转换训练中，让学习者快速区分不同方向的投影面，降低识图过程中的空间错位概率。从实际教学用途来看，这类构件主要用于训练从业者的斜切面投影绘制能力、基准面选择逻辑以及实体切除特征的操作思路，很多企业的新员工结构设计岗前培训，也会将这类构件作为首轮建模考核题目，用来判断应聘者是否具备基础的空间构型能力。从设计思路层面拆解，该构件的建模逻辑并不复杂，核心难点在于斜切面的角度把控与相邻面的衔接处理：首先需要确定基础长方体的长宽高基准，通常这类教学构件的基础尺寸会控制在100mm×60mm×40mm的区间内，适配多数教材的例题尺寸规范，不会因为尺寸过大或过小影响投影线条的清晰度；之后需要根据斜切面的两个定位点确定切除基准面，这个基准面的选择不能直接套用系统默认的三个正交基准，需要通过参考几何体创建辅助基准，这一步也是训练学习者自定义基准能力的关键环节，很多新手在这一步容易出现基准面偏移角度错误，导致最终斜切面的投影与图纸要求不符。在安装边界与使用场景层面，

　　这类教学构件本身不需要实际的工业装配对接，它的“安装边界”其实是建模软件中的虚拟装配环境，以及工程图纸的图幅边界——在出图训练中，需要保证该构件的三视图、斜切面辅助视图能够完整放置在A4或A3图幅内，同时预留出尺寸标注与技术要求的书写空间，因此构件的整体尺寸不能超出常规图幅的可容纳范围，斜切面的倾斜角度通常控制在30度到60度之间，避免角度过陡导致投影线条重叠，或是角度过缓失去斜切面训练的意义。从功能特性来看，该构件的多色面设计并非随意设置，黄色面通常对应主视方向的投影面，深绿色面对应俯视方向的投影面，墨蓝色面对应侧视方向的投影面，在进行二维转三维的识图练习时，学习者可以通过不同颜色的面快速对应三视图中的投影轮廓，

　　减少空间想象的负担；同时这种分色设计也能在建模完成后的特征检查环节，帮助学习者快速识别面的法向是否正确，避免出现面反转、特征缺失等低级错误。在实际的建模训练中，这类构件还可以延伸出更多的训练内容，比如在斜切面上添加孔特征、倒角特征，或是将多个这类斜切构件组合成装配体，训练装配约束的使用逻辑，但作为基础入门构件，它的核心作用还是帮助从业者建立最基础的空间几何思维，理解三维实体与二维投影之间的对应关系，很多复杂的工业产品结构，本质上都是这类基础几何构件的组合与变形，掌握这类构件的建模与识图逻辑，是后续进行复杂通讯设备结构、机械零部件设计的必备基础。在日常的建模练习中，使用这类构件进行训练时，不需要追求过高的建模速度，

　　重点要关注每一步特征创建的逻辑合理性，比如创建斜切面时，是采用拉伸切除还是放样切除，不同的特征创建方式会对后续的参数修改产生不同的影响，采用拉伸切除的方式更便于后续调整斜切面的角度参数，而如果采用放样切除则会增加特征树的复杂度，不利于参数化修改，这也是在基础训练阶段需要养成的建模习惯——优先选择参数化逻辑清晰、便于后续修改的特征创建方式，而不是只追求最终的外形效果。另外，这类构件在进行工程图导出时，还需要注意斜切面的辅助视图放置位置，要保证辅助视图与主视图之间的投影对应关系，不能随意移动视图位置导致投影关系混乱，这也是工程图绘制的核心规范之一，很多新手在出图时容易忽略投影对应关系，导致加工人员无法准确理解图纸表达的结构，而通过这类基础构件的反复训练，就能养成符合国标的工程图绘制习惯。
