通讯设备用锥形中心盖TE37结构设计

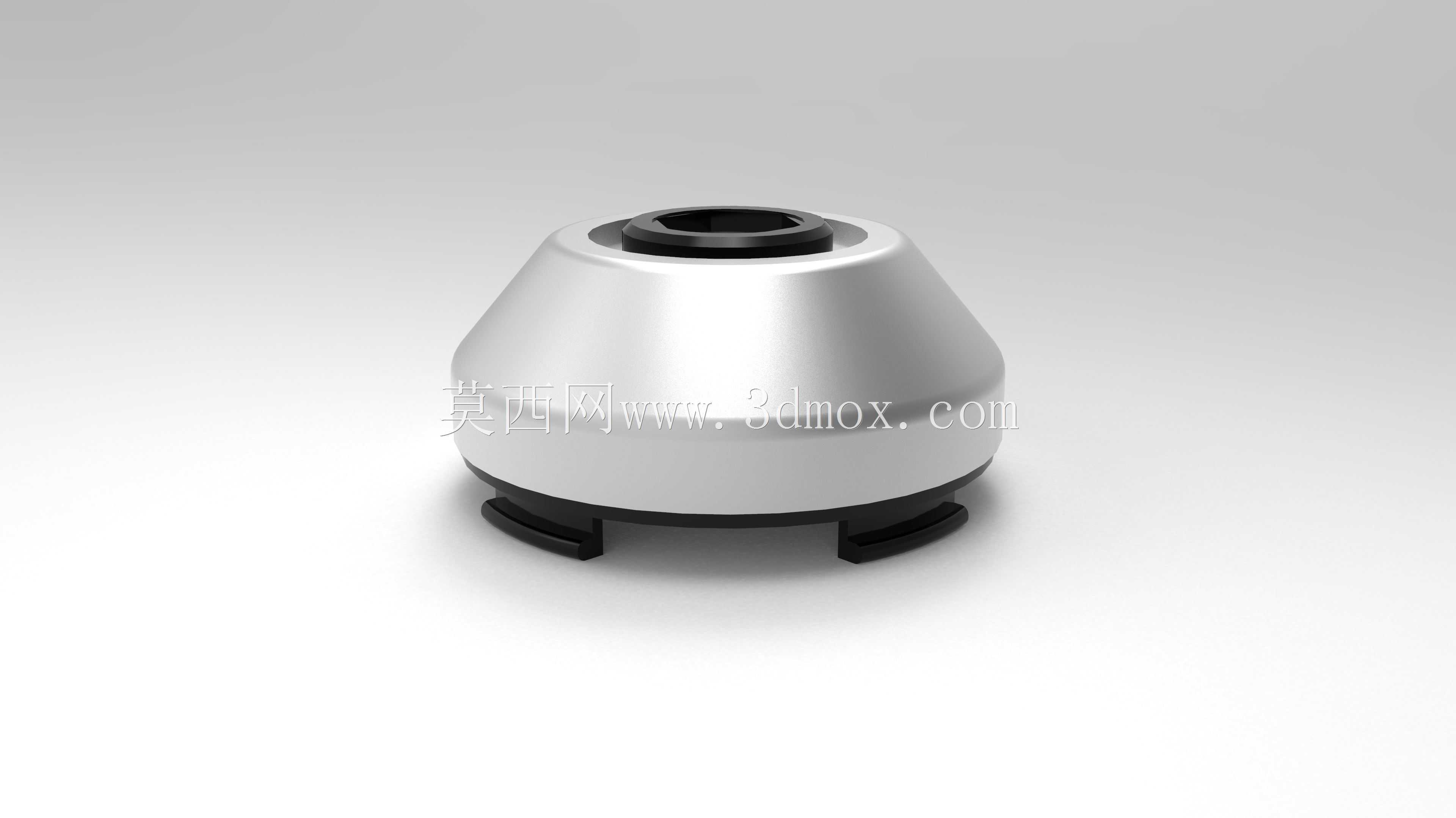

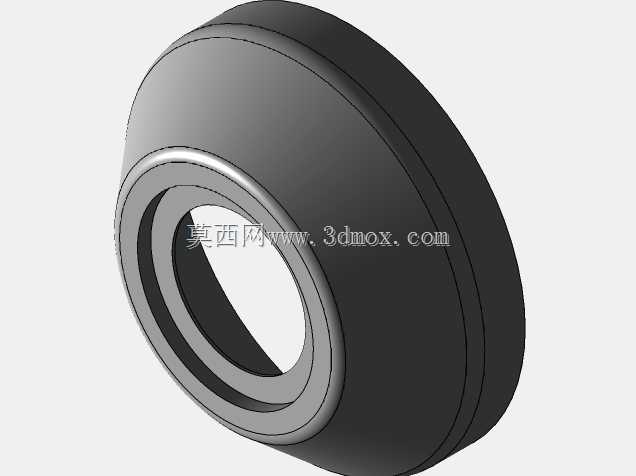

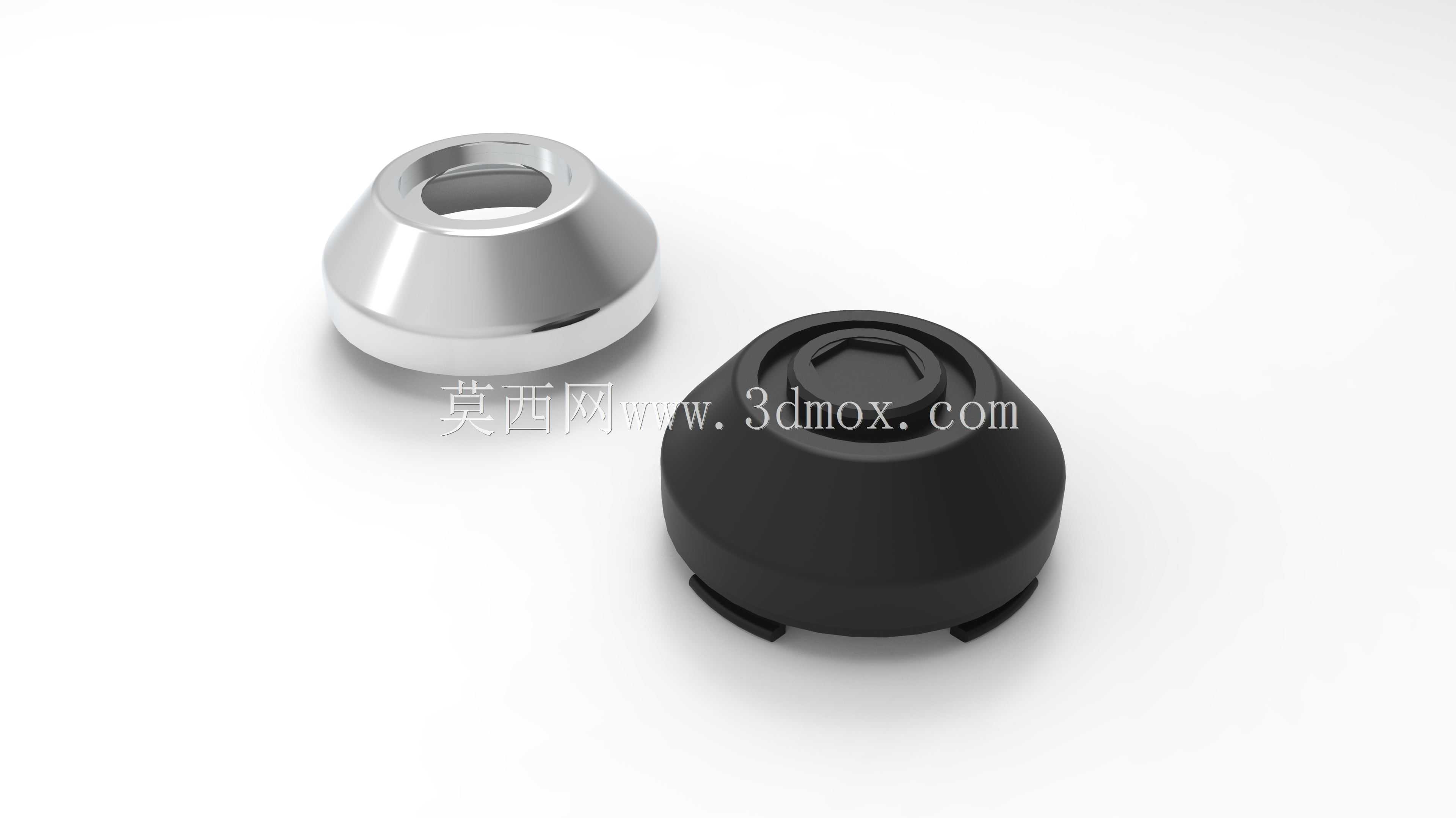

　　在户外通讯基站、手持通讯终端以及车载通讯模组的结构装配体系中，这类锥形中心盖属于高频使用的小型防护紧固部件，日常接触的通讯设备外露接口、天线基座、模块拼接位置，都能见到同结构部件的应用。不同于普通平面端盖，这款中心盖采用截顶锥形的主体轮廓，上窄下宽的锥面设计在装配时能够自动导正安装位置，即使在设备维护的盲装场景下，也能快速对准安装卡槽，降低现场装配的对位难度。从结构细节来看，两款不同表面处理的中心盖分别对应不同的使用场景：亮面金属质感的款式多用于外露可见的设备外观面，锥面的高光处理能够和设备整体金属质感外壳形成视觉统一，同时金属材质的结构强度更高，能够承受一定的外部磕碰，避免安装位置内部的连接结构受外力损坏；

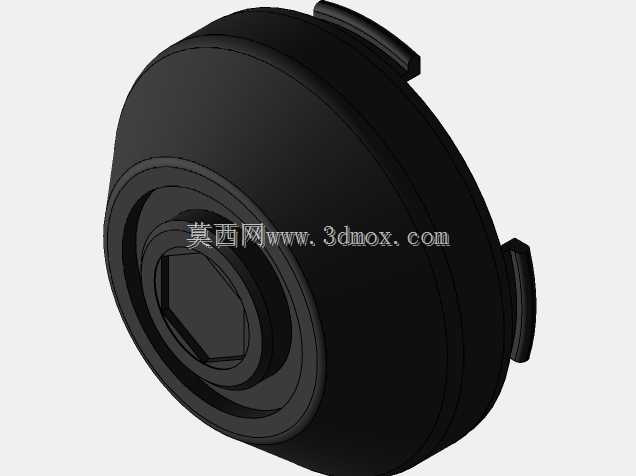

　　黑色哑光款式多用于设备内部模块的拼接位置，哑光表面不会在设备内部产生光线反射干扰内部传感器的信号识别，同时非金属材质的绝缘属性能够避免不同金属模块之间产生电位差造成的电化学腐蚀。设计过程中，锥面的倾斜角度经过多轮装配验证，角度过小会导致导正效果不足，装配时仍然需要反复对位，角度过大则会占用过多的设备内部安装空间，压缩周边元器件的布局余量，最终选定的锥度既保证了装配导正行程足够，也将安装占用的径向空间控制在最小范围。盖体顶部的内凹六角结构是专门为装配工具预留的受力位，使用标准内六角扳手即可完成拧紧操作，不需要定制专用工装，日常设备维护时普通工具就能完成拆装，大幅降低后期运维的工具成本。盖体底部均匀分布的三个卡扣结构，

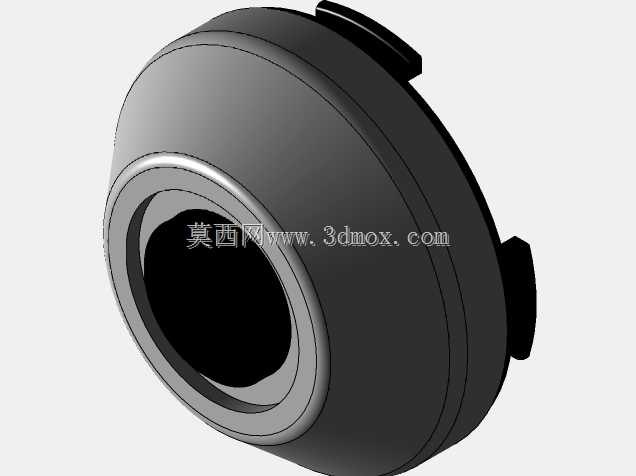

　　是和设备基座连接的核心受力部位，卡扣的倒扣量经过反复测算，既保证安装后卡扣能够完全卡入基座的卡槽内，在设备受振动、冲击时不会出现松脱脱落，也控制了安装时的按压力度，徒手按压即可完成装配，不需要借助工具敲击，避免装配过程中损坏盖体或者周边的精密元器件。安装边界方面，盖体最大外径和基座安装孔的配合公差选用过渡配合，既保证安装后盖体和基座之间没有明显的晃动间隙，也不会因为公差过紧导致装配时卡扣无法顺利卡入，盖体安装完成后高出基座表面的高度经过严格控制，不会突出设备外壳的整体平面，避免设备堆叠、运输过程中突出部位受外力挤压造成盖体破裂。在密封性能设计上，盖体下沿和基座接触的位置预留了密封胶圈的安装槽，装配后胶圈被压缩在盖体和基座之间，

　　能够阻挡户外环境下的雨水、灰尘进入设备内部，防护等级可以达到IP65级别，满足户外通讯设备在淋雨、扬尘环境下的长期使用要求。针对不同的安装场景，盖体的壁厚也做了差异化设计，锥面位置壁厚均匀，避免注塑成型时出现缩痕、翘曲等成型缺陷，顶部受力位置适当增加壁厚，承受扳手拧紧的扭矩时不会出现开裂，卡扣位置做了圆角过渡，避免反复拆装时卡扣根部出现应力断裂。实际使用过程中，这类中心盖除了基础的防护、紧固作用外，还能够起到一定的应力分散作用，当设备外壳受外部冲击力时，锥形结构能够将外力沿着锥面均匀分散到周边的基座结构上，避免冲击力直接作用在内部的连接端子或者电路板上，提升设备整体的抗冲击性能。在手持通讯设备的应用场景中，盖体的哑光或者亮面表面处理还能起到一定的防滑作用，用户手持设备时手指接触到盖体位置，锥面的弧度能够贴合手指的接触轮廓，提升握持的稳定性。
