三菱工业无线LAN适配器结构设计

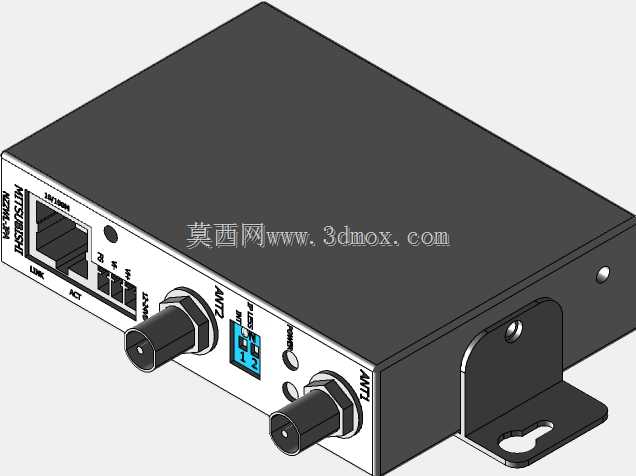

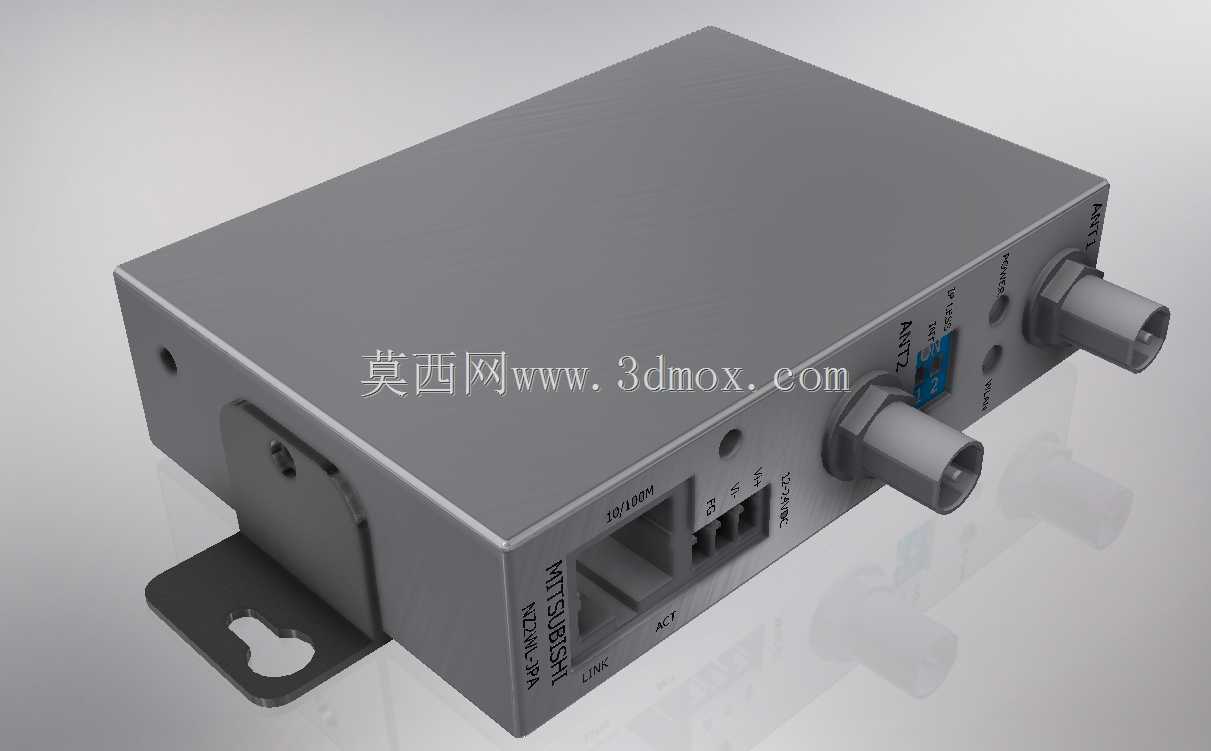

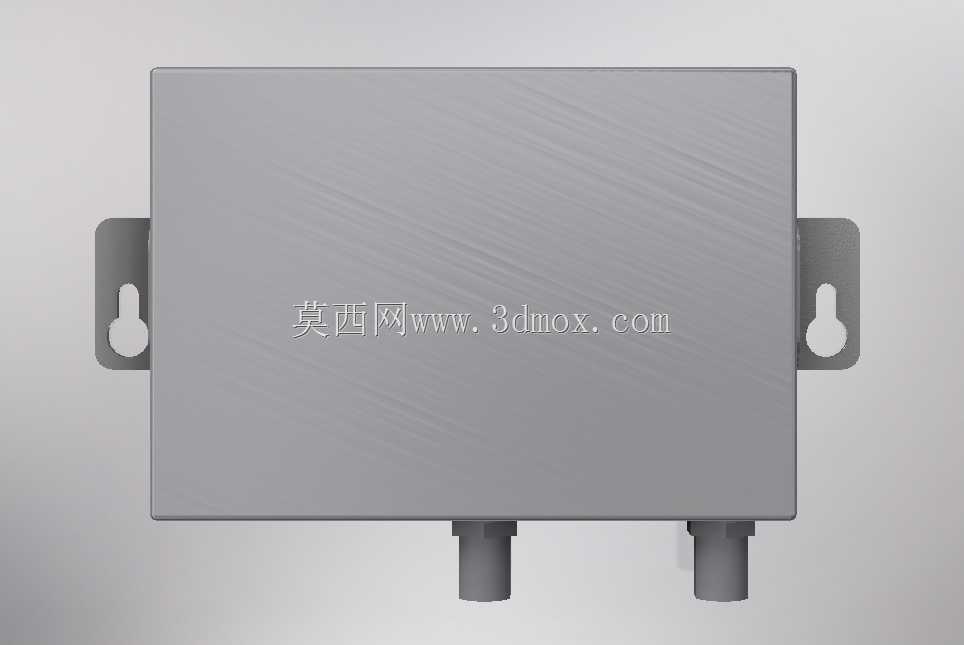

　　这款无线LAN适配器主要面向工业现场的设备联网场景，在工厂自动化产线、分布式设备集群、老旧设备改造项目中，承担有线以太网转无线局域网的桥接功能，解决车间内移动设备、旋转工位设备、不便布设网线的区域的网络接入问题，避免传统有线布线带来的走线杂乱、线缆弯折损耗、工位调整改线成本高的痛点。从结构设计来看，整机采用一体式金属冲压壳体，材质选用冷轧钢板做表面喷塑处理，既可以屏蔽工业现场的变频器、伺服电机产生的电磁干扰，保证无线信号传输稳定性，也能耐受车间内的粉尘、轻微油污飞溅，适配工业环境的复杂使用条件。壳体侧面预留的安装挂耳是结构设计的重点，挂耳上的葫芦型安装孔支持两种安装方式，既可以用螺栓穿过孔位做永久固定，

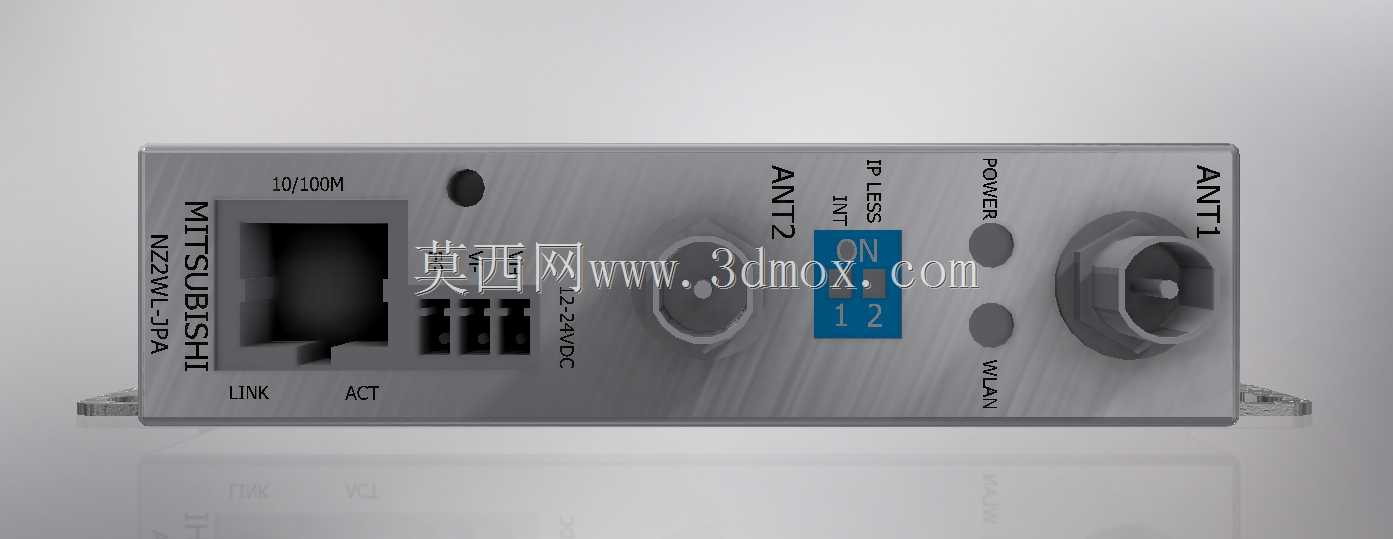

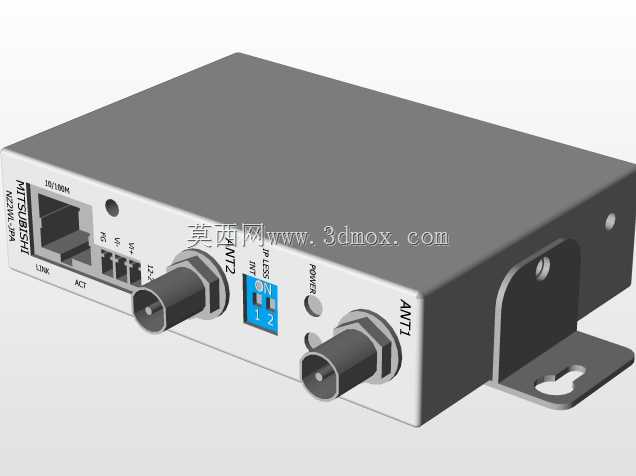

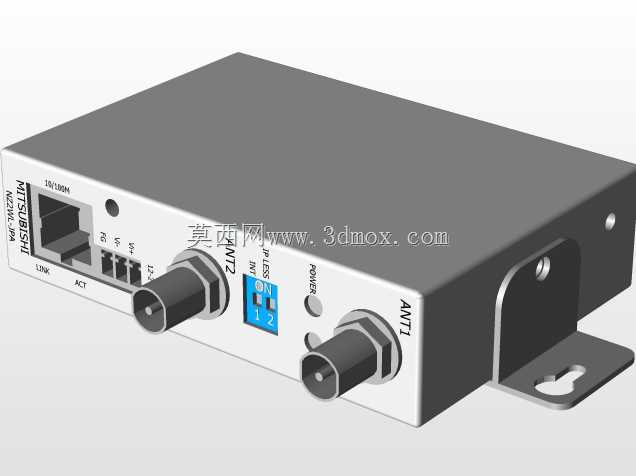

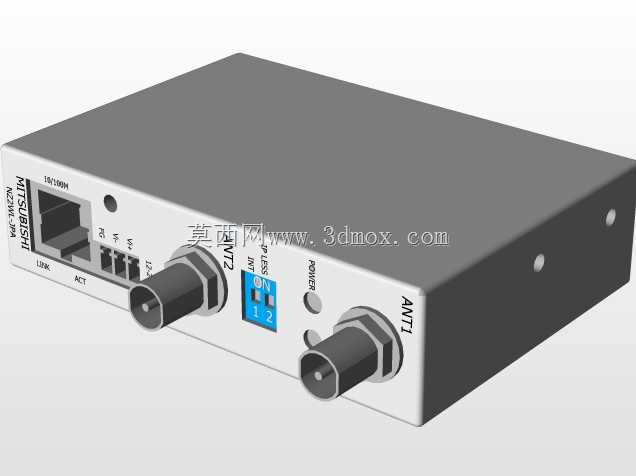

　　也可以先将螺栓拧入安装基面预留位置，再将设备通过葫芦孔的大端套入螺栓后下滑卡紧，无需完全拧下螺栓就能完成设备拆装，方便后期维护更换，挂耳的折弯角度经过校核，安装后壳体与安装基面预留3mm左右的间隙，避免墙面或安装板的凝露直接接触壳体底部，同时预留散热空间。接口布局上，设备侧面依次排布以太网RJ45接口、端子接线接口、两个同轴射频接口，其中RJ45接口做了内凹设计，插入网线后水晶头不会突出壳体过多，避免现场作业剐蹭导致网线脱落；端子接口采用插拔式接线端子，支持24V直流供电，适配工业现场常见的控制回路供电电压，接线时无需焊接，直接压接导线后插入端子即可；两个同轴接口分别对应不同频段的天线连接，接口处做了金属包边强化，

　　频繁插拔天线也不会出现接口松动的问题。壳体的接缝处采用折边咬合结构，没有外露的拼接缝隙，粉尘和水汽不易进入壳体内部，上下壳体的固定螺丝隐藏在侧面的标识贴下方，既保证外观整洁，也能避免无关人员随意拆卸设备。从安装边界来看，整机宽度控制在100mm以内，高度不到40mm，长度约120mm，属于紧凑型设计，即使是安装在电控箱侧面、设备机架的狭小空隙内也不会占用过多空间，挂耳的安装孔距经过标准化设计，兼容市面上常见的工业通讯模块安装尺寸，替换同类型旧设备时无需重新打孔，直接沿用原有安装孔位即可。设备的指示灯布局在射频接口旁，从正面和侧面都能观察到电源、网络连接、信号强度的状态指示，现场运维人员巡检时无需凑近设备就能判断工作状态。

　　结构设计阶段还考虑了散热需求，壳体侧面没有开设大面积散热孔，避免粉尘进入，而是通过金属壳体本身的热传导将内部电路板的工作热量散发出去，经过温升校核，在45摄氏度的工业环境下满负荷工作时，壳体表面温度不会超过60摄氏度，内部芯片温度始终处于额定工作范围内。接口的防护等级虽然没有达到户外防水要求，但针对室内工业场景做了防呆设计，比如电源端子的正负极标识做了凸起刻印，不会因为长期使用摩擦导致标识模糊，射频接口旁标注了对应频段，避免天线接错影响信号强度。这款适配器的结构设计完全围绕工业现场的实际使用需求展开，没有多余的装饰性结构，所有的外形特征、接口位置、安装结构都服务于安装便捷、维护简单、运行可靠的核心目标，建模时还原了所有的安装细节、接口尺寸、壳体壁厚，可直接用于设备布局校核、安装支架设计、产线联网方案的三维仿真验证。
