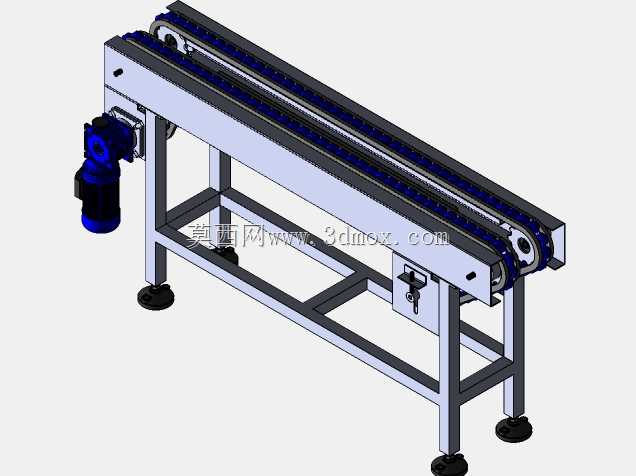

双排链顶部承载式输送线结构设计

　　这款顶部链条皮带输送结构，在3C电子组装、食品包装后段、小型五金件加工流转这类对输送定位精度有一定要求的产线场景里适配性很强，区别于普通平皮带输送机靠皮带面整体摩擦承载的形式，它把承载受力点转移到两侧双排精密滚子链上，顶部贴合的窄皮带只做承托面接触工件，既避免了重载下皮带拉伸跑偏的问题，也能在输送表面易被工件刮损时单独更换皮带面层，不用拆解整条链条传动组，日常维护的拆装工作量能降低不少。

　　从实际使用的工况来看，这类输送结构常被用在工装板托盘的定点输送工位，比如组装线上的螺丝锁付、视觉检测、条码扫描环节，因为链条传动的线速度稳定性比平皮带高，启停时的滑移量小，配合阻挡气缸就能实现托盘的精准停位，不会出现平皮带长时间运行后张紧力衰减导致的位置偏移。设计时特意把驱动端布置在设备一侧的端部，采用轴装式减速电机直接和主动链轮轴连接，省去了链传动或者同步带传动的中间过渡环节，既减少了传动损耗，也压缩了驱动端的横向占用空间，在产线排布时能更好适配相邻工位的间距要求，不会因为驱动单元突出过多挤占操作空间。

　　机架部分采用标准工业铝型材拼接组装，支腿底部配置可调脚杯，可根据现场地面平整度调整整体高度，调节范围覆盖±30mm，能适配多数车间现有产线的对接高度要求，支腿之间的横撑采用斜向加固结构，避免长距离输送时机架中段出现下挠变形，毕竟这类输送线的单段长度常做到2-4米，没有足够的支撑刚度的话，链条运行到中段会出现垂度过大的跳齿问题。两侧的链条导轨采用超高分子量聚乙烯材质嵌在铝型材槽内，链条运行时和导轨的摩擦系数低，运行噪音能控制在65分贝以内，比钢制导轨的运行噪音低15分贝左右，适合对车间噪音有管控要求的组装车间场景。

　　顶部的承载皮带是嵌在两侧链条之间的安装槽内，皮带背面和支撑托板贴合，托板采用表面镀锌的冷轧钢板制作，每隔200mm设置一个固定点，避免托板在长期受工件压力后出现凹陷，皮带的张紧结构布置在从动端的两侧，和链条张紧机构独立设置，调整时互不干扰，链条张紧采用顶丝式结构，调整时松开从动轴的固定螺栓，旋转顶丝就能调整链轮中心距，张紧到位后再锁死固定螺栓，操作时不需要拆解外部护罩，单人就能完成张紧调整作业。

　　设计时也考虑了安装边界的适配问题，设备整体宽度控制在350mm以内，其中有效输送宽度为200mm，适合输送宽度在180mm以内的工装托盘或者小型工件，设备总高度从脚杯底面到输送面的尺寸常规配置为750mm，也可根据对接需求调整支腿长度，适配不同高度的作业工位。驱动端的电机接线盒预留了足够的走线空间，侧面可安装传感器安装槽，方便用户根据自身工艺需求加装光电传感器、接近开关等检测元件，不需要额外在机架上打孔攻丝，减少现场改造的工作量。

　　从传动结构的受力角度来看，两侧链条同步带动中间的皮带面层运动，工件的重量通过皮带传递到下方托板，再由托板传递到两侧的铝型材机架上，链条本身只承受拉力，不直接承受工件的垂直载荷，这种受力分配方式大幅降低了链条的磨损速度，比传统的链条直接承载工件的结构使用寿命长30%以上，也不会出现链条油污直接接触工件的问题，因为皮带面层完全覆盖了中间的输送区域，工件全程只和皮带表面接触，能满足电子、食品类行业对输送面清洁度的要求。另外设备两侧预留了护罩安装位，可根据现场安全要求加装透明亚克力护罩，防止操作人员衣物卷入传动部件，也能避免车间内的灰尘杂物落到链条传动副内，延长维护周期。
