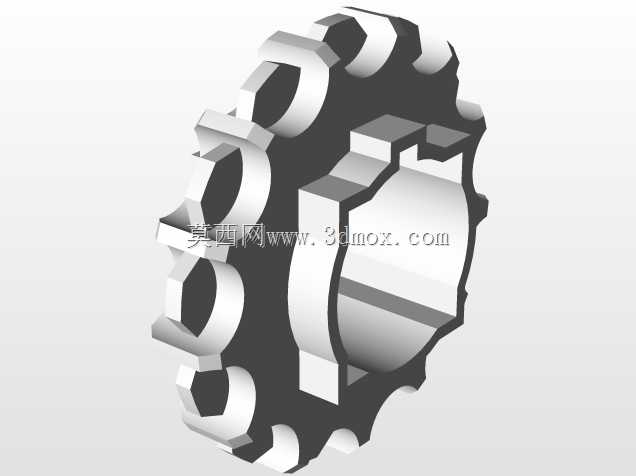

带齿式输送分拣机链轮传动构件

　　在电商仓储、快消品生产、医药流通等行业的物料分拣输送线中，这类带齿式传动构件是分拣输送机实现精准步进输送的核心啮合部件，区别于普通输送链轮，该构件的齿形轮廓专门适配分拣机的模块化输送链节，能在高速分拣工况下保证链节传动无跳齿、无卡滞，避免分拣过程中物料偏移导致的分拣错误。从实际产线应用来看，这类构件通常安装在分拣机的主动驱动端与张紧端，主动端的构件与驱动轴通过键槽实现周向固定，张紧端的构件则配套张紧机构调整中心距，抵消链节长期运行产生的磨损伸长量，保证整条分拣线的传动精度。

　　设计层面上，该构件的齿槽深度做了针对性优化，比普通输送链轮的齿槽深1.2mm左右，能容纳分拣链节附带的拨叉凸台，在传动过程中直接带动拨叉完成物料的侧向分拣动作，不需要额外加装传动附件，大幅简化了分拣线的结构复杂度。构件的轮毂部分做了阶梯式设计，内侧的定位止口与驱动轴的轴肩配合，保证安装时的同轴度误差控制在0.05mm以内，避免高速运转时产生径向跳动，延长轴承与链节的使用寿命。齿面的轮廓曲线采用修正的渐开线设计，啮合过程中与链节的接触为滚动接触而非滑动摩擦，能降低30%左右的运行噪音，同时减少齿面磨损，在日均运行16小时的仓储分拣线中，这类构件的维护周期能达到18个月以上。

　　从安装边界来看，该构件的轴向总宽度适配分拣线标准铝型材机架的安装间距，轮毂上的安装孔位与市面上主流的400mm、600mm幅宽分拣机的驱动轴尺寸完全匹配，不需要二次加工即可直接替换原有损坏构件。齿顶圆的外径尺寸经过精确计算，保证链节在啮合过程中不会与分拣机的侧边护板产生干涉，同时齿根部位做了圆角过渡处理，避免应力集中导致的齿根断裂，在分拣线满负载运行（单段线体承载120kg物料）的工况下，构件的抗弯强度能满足1.5倍的过载需求，应对产线临时的物料堆积冲击不会出现变形或断齿。

　　实际选型过程中，这类构件的齿数选择直接影响分拣机的运行速度与分拣精度，齿数越少，单步传动的链节位移量越大，适合大重量、低分拣频次的大件物料分拣场景；齿数越多，传动越平稳，单步位移精度越高，适合小件、高分拣频次的电商包裹分拣场景。该构件的设计还考虑了快速拆装需求，轮毂上的紧定螺钉孔位做了沉头处理，拆装时不需要拆除周边的护板与传感器，只需要用内六角扳手即可完成构件的更换，大幅缩短产线停机维护的时间。在与输送链的配合公差上，齿距的累积误差控制在0.1mm以内，保证整条10米长的分拣线在运行过程中，链节的累计位移误差不超过2mm，满足条码识别、分拣拨叉动作的精度要求，不会出现因为传动误差导致的拨叉错位、分拣落格错误的问题。
