多工位桁架式物料输送分拣生产线结构

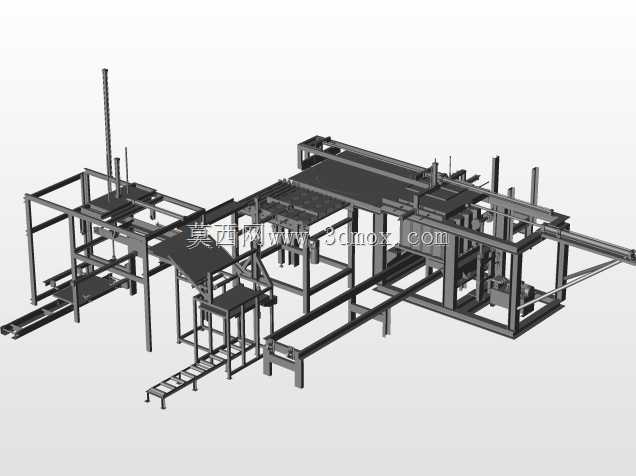

　　这套桁架式输送分拣结构，主要面向成件托盘类、规整箱装类物料的车间内流转场景，常见于汽配零部件加工后段分拣、成品仓储前的码垛前置输送、包装工序间的物料转运环节，适配生产节拍在每分钟6到12件的连续作业产线，可对接上游加工设备出料口与下游码垛机器人、自动包装机的进料端，替代传统人工搬运分拣的作业模式，降低重体力工位的人员配置需求。从结构布局来看，整体采用分段式模块化机架设计，主输送段采用长跨度铝型材搭配方钢焊接支撑腿，支撑腿底部预留地脚螺栓安装孔，可直接在硬化车间地面完成调平固定，安装边界宽度控制在3.2米以内，总长度可根据车间实际排布需求拼接扩展，单段标准输送段长度为2米，设备最高点距离地面2.8米，不会与常规车间3.

　　5米净高的行吊运行路径产生干涉，适配绝大多数中小型加工车间的空间条件。设备功能上集成了多段差速输送、侧向挡料定位、顶升移载、人工补料工位四个核心功能模块：主输送线采用带挡边的平皮带输送结构，可避免物料在输送过程中出现侧向偏移，在分拣工位位置设置了可升降的挡料气缸，当物料到达对应分拣工位时，挡料块伸出拦截物料，随后顶升机构将物料抬离主输送面，侧向推料气缸将物料推送至对应分支输送线，完成不同品类物料的自动分流；在主线侧边设置的低位操作工位，搭配踏步梯结构，可满足人工抽检、不合格品剔除、特殊物料补码的作业需求，工位操作面距离地面高度为0.85米，符合人体工程学操作高度，作业人员长时间操作不易产生疲劳。

　　设计思路上优先考虑了设备的维护便捷性与结构刚性：所有驱动电机均布置在机架外侧的安装座上，无需拆解输送段即可完成电机更换、皮带张紧调整的维护操作；机架的横梁与支撑腿之间采用螺栓连接而非满焊结构，运输过程可拆解为扁平部件，降低运输成本，现场组装时仅需按照定位孔锁紧螺栓即可完成主体拼接，无需现场配焊；输送线侧边预留了传感器安装槽，可根据实际需求加装光电传感器、条码识别器，实现物料信息的自动识别与分拣路径的自动匹配，无需对主体结构进行二次打孔改造。在安装适配性上，设备的进料端高度可在0.6米到1.2米范围内调整，可对接不同出料高度的上游设备，分支输送线的出料方向可选择左侧或右侧排布，适配不同车间的物流走向；

　　所有运动部件外侧均设置了可拆卸的安全防护栏，避免作业人员肢体误入运动区域造成机械伤害，防护栏采用网格结构，不会遮挡运维人员对设备运行状态的观察视线；输送线底部预留了走线槽，所有传感器、气缸的管线均可收纳在槽内，避免管线外露被物料剐蹭造成损坏，同时保持车间现场的布线整洁。这套结构在设计时也充分考虑了不同物料的适配性，主输送面的承载能力按每米50公斤设计，可满足绝大多数常规工业成品、零部件的输送需求，若需输送 heavier 的托盘类物料，仅需更换平皮带为辊筒输送结构，其余机架、驱动安装位、挡料定位机构均可通用，大幅降低了衍生型号的设计改造成本，也方便用户后续根据产能变化对设备进行升级改造。
