分体式螺旋输送给料设备结构设计

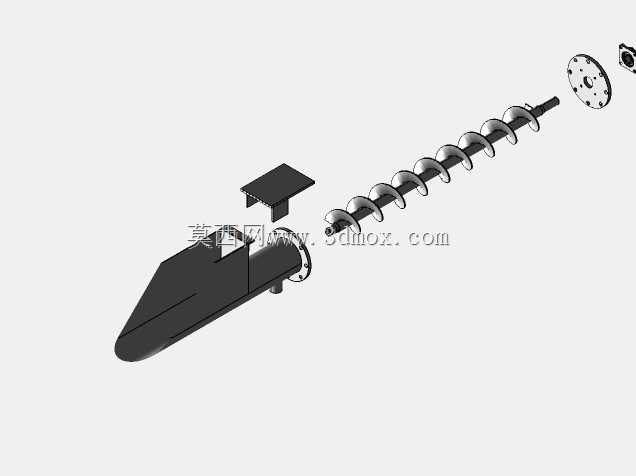

　　在散状物料处理的各类生产场景里，螺旋输送设备一直是短距离密闭输送的核心选型，从粮食加工车间的粉料转运、建材行业的粉体配料，到化工生产的颗粒物料密闭输送，再到污水处理环节的泥渣输送，这类设备凭借结构紧凑、输送过程密闭无撒漏、可适配水平或小倾角布置的特点，覆盖了绝大多数散料的短距离转运需求。本次拆解呈现的螺旋输送结构，采用了分体式的壳体设计思路，将输送槽体、螺旋轴总成、端盖密封组件、进料接口做了独立拆分，这种设计首先解决了传统焊接一体式螺旋输送机后期维护难的问题——当螺旋叶片出现磨损、端盖密封失效需要更换时，不需要整体切割壳体，仅拆卸对应端盖和连接法兰即可完成内部构件的更换，大幅降低了产线停机维护的时间成本。

　　从功能特性来看，该结构的螺旋叶片采用等螺距连续螺旋设计，针对流动性较好的颗粒、粉体物料输送时，不会出现物料卡滞、返料的问题，进料口设置在槽体上方的方形接口位置，可直接与料斗、上游设备的出料口做法兰对接，进料口的延伸挡板设计可以避免物料下落时直接冲击螺旋叶片端部，减少叶片的局部磨损。槽体的端部采用法兰连接的端盖结构，端盖上预留了轴承安装位，可适配外置式的带座轴承，将螺旋轴的转动支撑点设置在壳体外部，避免物料粉尘进入轴承内部造成磨损失效，这种外置轴承的布置方式，相比内置轴承结构，使用寿命可提升三倍以上，尤其适合输送有一定磨琢性的物料。

　　从设计思路的工程逻辑来看，该结构没有采用复杂的变螺距、双螺旋设计，而是回归基础输送需求做结构优化：槽体采用U型截面设计，相比圆形管体，U型槽的物料填充率可以控制在40%-50%的合理区间，既保证输送效率，又避免填充率过高造成的螺旋轴负载过大；螺旋轴与端盖之间预留了密封件安装槽，可根据输送物料的特性选配填料密封、骨架油封或者气密封结构，适配粉料、湿料、高温物料等不同输送工况。在安装边界方面，该结构的槽体底部预留了标准的安装支座孔位，可直接固定在钢结构支架或者混凝土基础上，整体安装不需要额外做复杂的找平工序，槽体的直线度公差在设计时控制在每米1mm以内，保证螺旋轴转动时不会与槽体内壁出现刮擦；螺旋轴的端部可直接通过联轴器与减速电机输出轴连接，不需要额外加装传动链轮，整体传动结构更紧凑，横向安装尺寸相比带链轮传动的同规格螺旋输送机缩小20%左右，适合安装空间局促的车间改造场景。

　　在实际选型适配时，该结构可根据输送距离的需求，通过法兰对接多段标准槽体来延长输送长度，每段槽体的长度控制在2米的标准模数，方便加工和运输，中间段可加装中间吊挂轴承，避免长螺旋轴出现挠度变形；出料口可根据下游设备的接口位置，在槽体底部任意位置开口，不需要额外改动主体结构，适配不同产线的布局需求。针对不同物料的特性，螺旋叶片可选用碳钢焊接后做耐磨处理，或者不锈钢材质适配食品、化工行业的防腐要求，槽体内壁也可根据需求衬耐磨塑料或者不锈钢板，减少物料粘壁的问题。

　　从三维建模的细节来看，该结构的所有连接法兰都采用了标准的螺栓孔位设计，螺栓规格统一，方便现场安装时的配件通用互换；螺旋叶片与轴管的焊接位置做了倒角处理，避免焊接应力集中造成的叶片变形；端盖与槽体的连接面预留了密封垫安装槽，保证连接位置的密闭性，避免输送粉料时出现粉尘外泄。这种结构没有冗余的功能设计，所有结构细节都围绕实际使用中的维护便利性、安装适配性、运行可靠性展开，适合作为通用型螺旋输送设备的基础结构模板，设计人员可根据具体的输送量、物料特性、安装空间，在该基础结构上调整螺距、槽体宽度、轴径参数，快速完成定制化设计，大幅缩短非标输送设备的设计周期。
