带铝制摇臂的高端微型伺服执行机构

　　在航模、小型机器人关节、精密云台调姿、桌面自动化工位的小负载执行场景里，这类带铝制摇臂的微型伺服是非常常见的动力执行单元，和普通塑料齿、塑料摇臂的入门级舵机不同，这款结构的核心设计思路是在有限的安装空间内，兼顾输出刚性、响应速度与长期运行的可靠性，解决小空间内角度精准控制的执行需求。

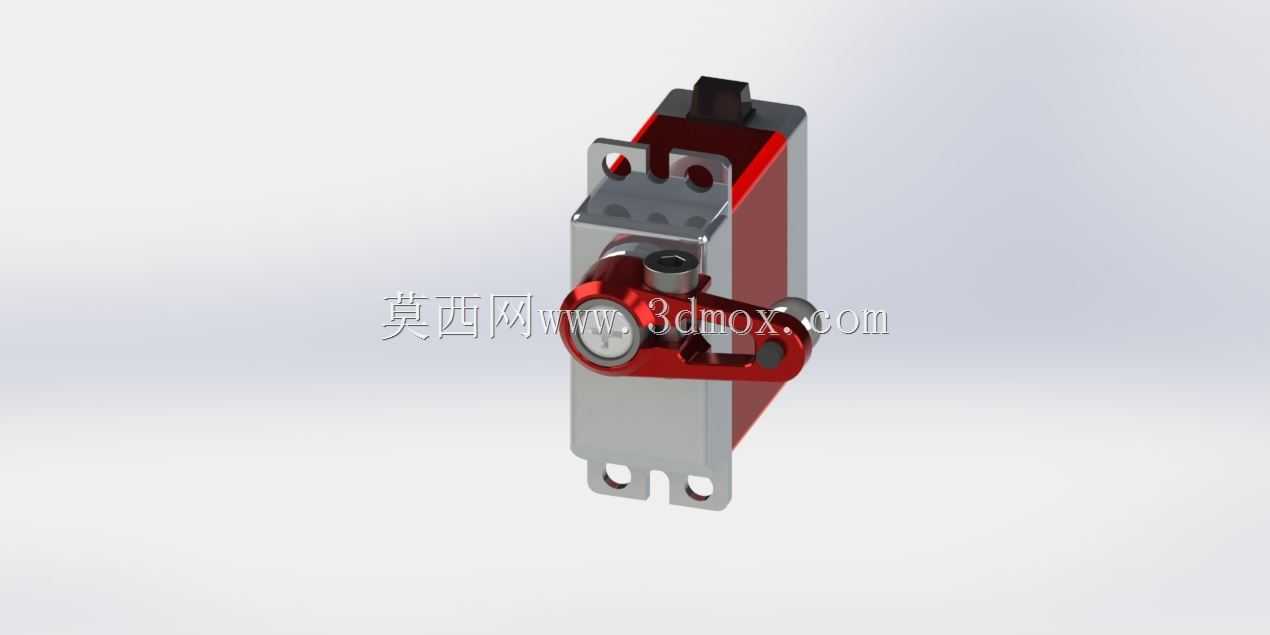

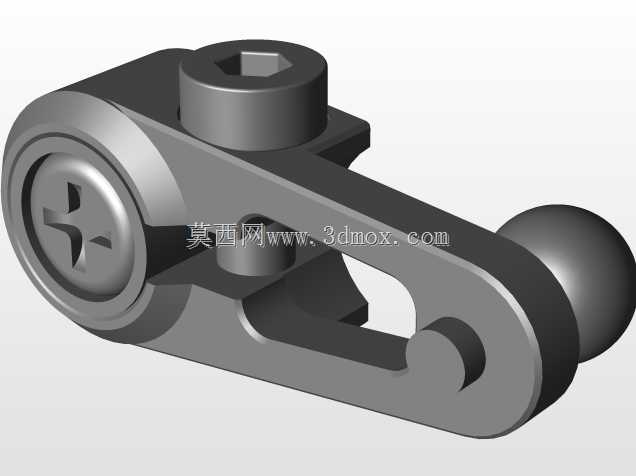

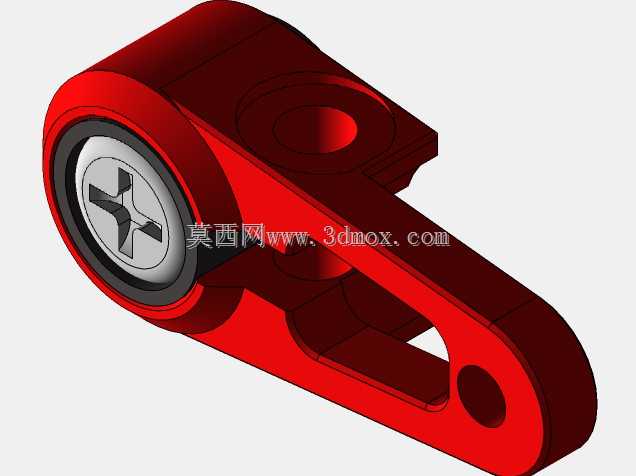

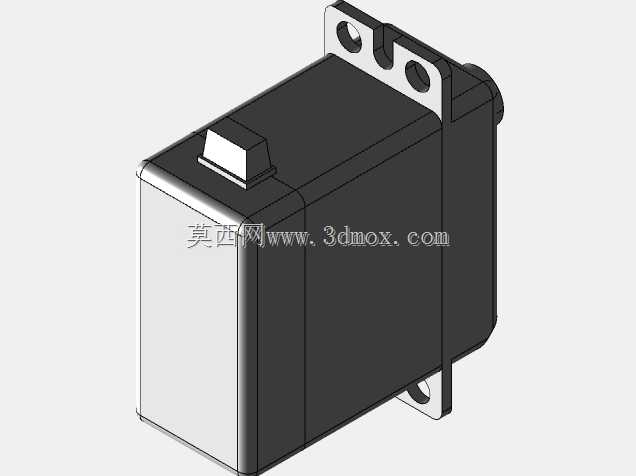

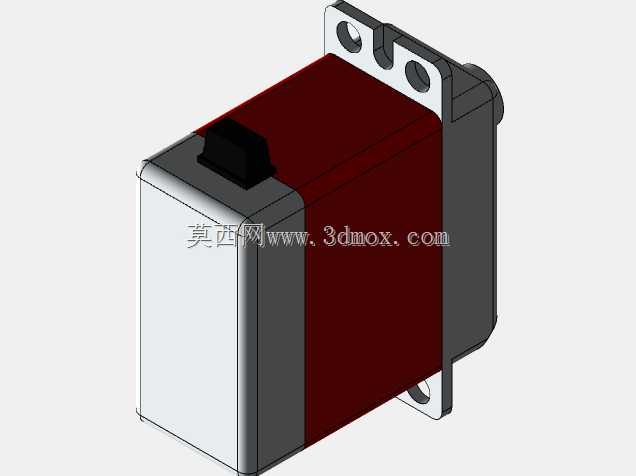

　　从实际安装边界来看，这类微伺服的主体采用方正的窄体结构，主体外壳上下预留了两组标准安装孔位，孔位间距符合主流微型舵机的安装规范，可以直接适配现有航模机身、机器人关节支架、精密调节机构的安装位，不需要额外做转接件加工。主体侧面的出线位置做了限位槽设计，避免走线在安装时被挤压破损，也能减少运行过程中线缆晃动带来的信号干扰。输出端的铝制摇臂是这款结构的核心优化点，和传统的塑料摇臂相比，铝合金材质的摇臂在承受冲击负载、反复正反转启停的工况下，不会出现齿位滑牙、摇臂形变断裂的问题，摇臂上的连接孔位做了多档位置设计，可以根据实际输出力矩、摆动角度的需求选择不同的安装孔位，调整力臂长度来匹配负载特性。

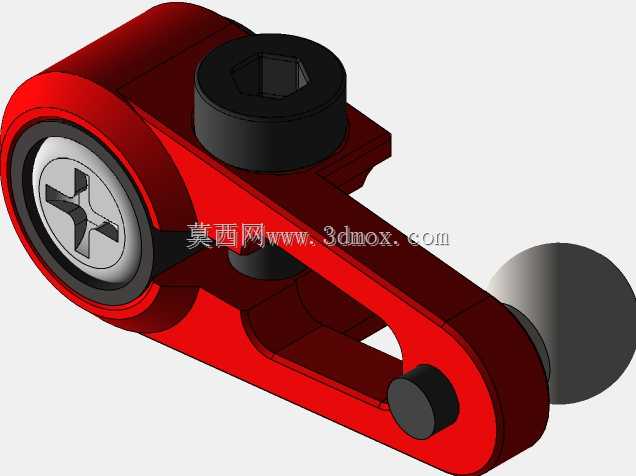

　　从功能特性上看，这类伺服内部集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制信号处理电路，接收标准的PWM控制信号就可以实现0到180度范围内的角度精准定位，内部的减速组采用金属齿结构，相比塑料齿轮的结构，能承受更大的堵转扭矩，在模型做急停、变向动作的时候，不会因为瞬时冲击打坏齿轮。铝制摇臂和输出轴的连接采用扁位定位加螺丝锁紧的结构，相比传统的花键直插结构，连接刚性更强，长期反复摆动不会出现松旷的问题，位置重复定位精度能保持稳定。

　　在实际选型应用的时候，这类微伺服常被用在遥控直升机的斜盘控制、固定翼航模的舵面调节、小型人形机器人的关节驱动、相机云台的俯仰角度调节，还有桌面自动化设备里的料仓挡板切换、小型夹具的开合控制场景。设计这类结构的时候，需要重点平衡几个维度的参数：首先是主体的重量控制，在航模应用场景里，每一克的重量都会影响整机的续航与机动性能，所以外壳在保证结构强度的前提下做了壁厚优化，铝摇臂也做了镂空减重设计，在不降低刚性的前提下尽可能减少冗余重量；其次是散热设计，伺服在频繁正反转、带负载运行的时候，驱动电机会产生一定热量，金属外壳的结构可以把内部的热量快速传导出去，避免长时间运行出现过热保护、扭矩衰减的问题；还有安装兼容性，底部和上部的安装耳尺寸、输出轴的高度、摇臂的初始中位位置，都和同规格的主流微伺服保持一致，用户替换升级的时候不需要修改原有安装结构，直接替换就能获得更好的刚性与可靠性。

　　从结构细节来看，输出轴的轴承支撑采用了双轴承定位结构，相比单轴承的结构，输出轴的径向间隙更小，摇臂在承受侧向负载的时候不会出现轴晃动的问题，位置控制的精度更高。外壳的拼接处做了定位止口设计，装配的时候可以保证上下壳体的同轴度，避免内部齿轮组出现啮合偏载的问题，延长齿轮的使用寿命。摇臂的表面做了阳极氧化处理，不仅外观质感更好，也能提升表面的耐磨性能，长期和连杆、球头扣摩擦不会出现过快的磨损，连接间隙能长期保持稳定。

　　在实际装配调试的时候，这类伺服的中位校准非常方便，给电后信号处于中位时，摇臂的安装孔位正好处于主体的中心对称位置，不需要反复调整齿位就能快速完成安装。内部的位置反馈元件采用线性度更好的导电塑料电位器，相比普通碳膜电位器，磨损更小，长期运行的位置漂移量更低，适合需要长期保持定位精度的应用场景。对于结构设计从业者来说，这类标准微伺服的三维模型可以直接导入到整机装配里，用来做安装干涉检查、运动行程模拟，提前验证摇臂摆动过程中会不会和周边结构件发生碰撞，确认连杆机构的运动轨迹是否符合设计预期，减少实物打样阶段的修改次数，缩短整个项目的开发周期。在做小型自动化设备的紧凑结构设计时，这类执行部件的安装空间预留、走线槽位置预留、维护拆卸空间的预留，都可以依托精准的三维模型来完成校核，避免出现安装空间不足、后期维护无法拆卸的问题。
