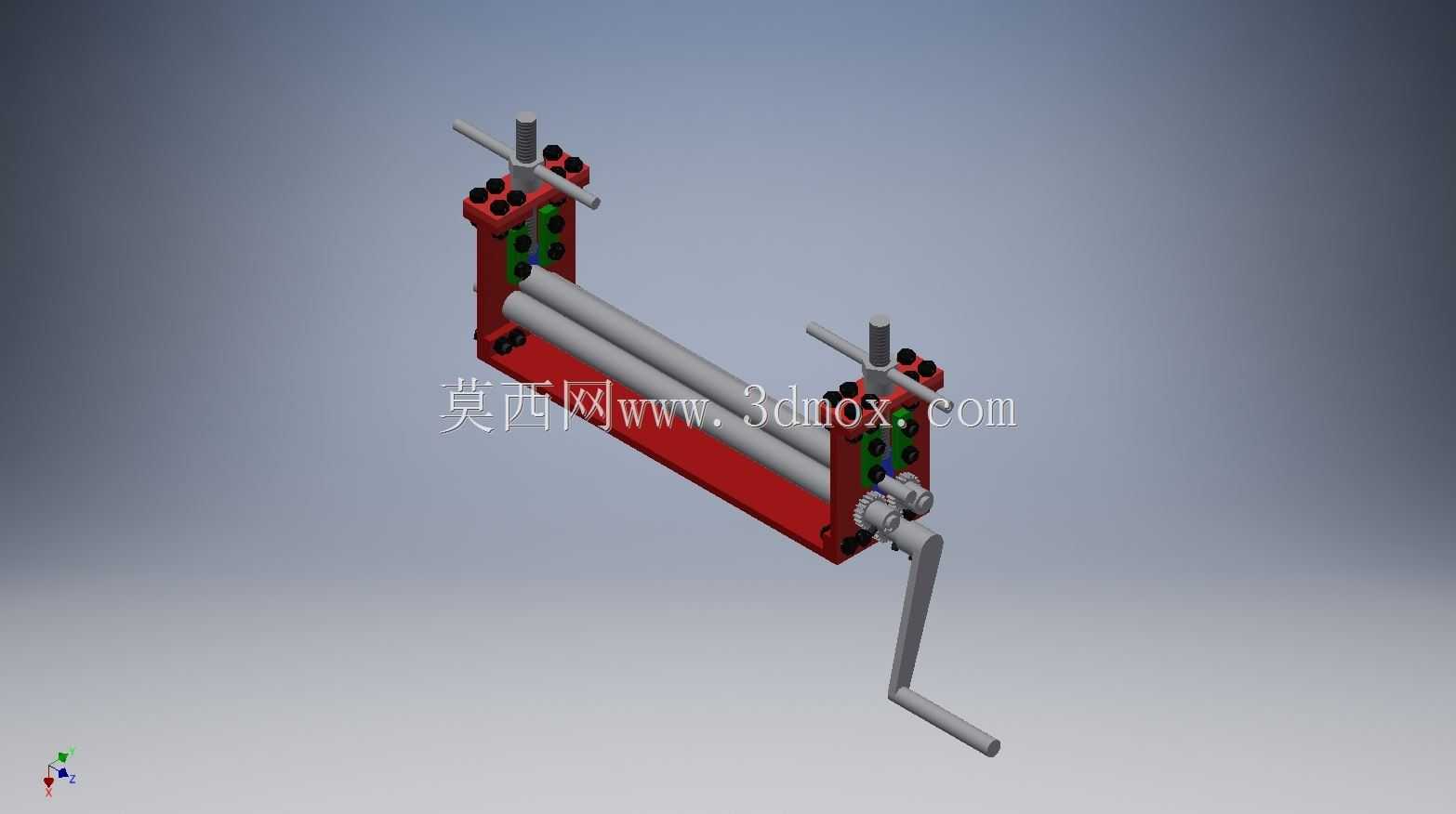

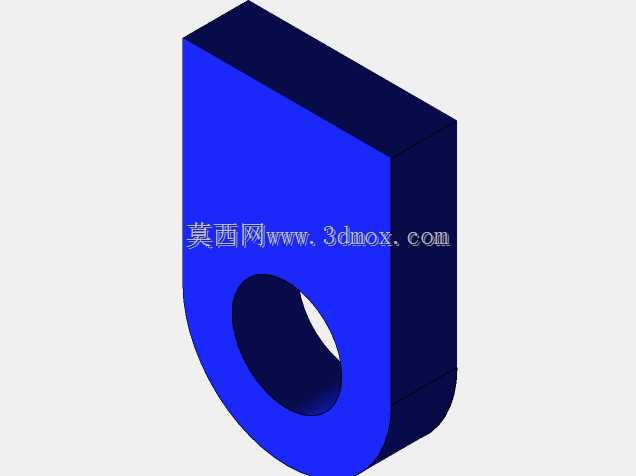

手动薄钢卷制金属轧制设备结构

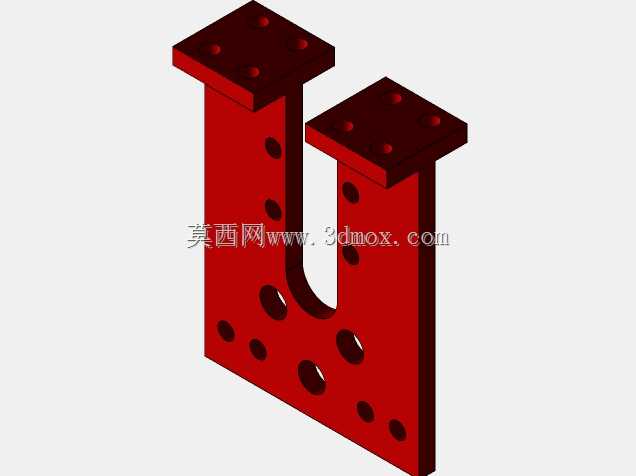

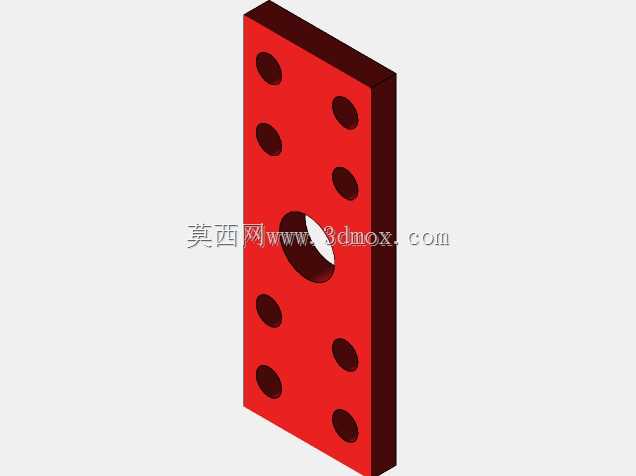

　　这套手动辊压结构的核心应用场景，集中在小型钣金加工点位、摩托改装作坊、非标五金件试制工位这类不需要高速连续轧制的作业场景，专门针对厚度较薄的钢带、钢板做卷圆、弧度成型作业，比如摩托车排气管的筒体卷制、小型薄钢护罩的弧面预弯、薄壁金属管的胚料成型都能适配，不需要外接动力源，靠手动摇柄输入扭矩就能完成作业，对作业场地的供电、空间要求极低，甚至可以固定在移动工作台面上完成户外现场的修配作业。从功能特性来看，设备采用双平行辊轴作为主要成型工作面，两个辊轴的平行度通过两侧的红色安装座做刚性保证，两侧的调节螺栓结构可以精准控制两个辊轴之间的间隙，以此适配不同厚度的薄钢材料进料，同时也能通过微调两侧的下压量，控制卷制成型的弧度半径，

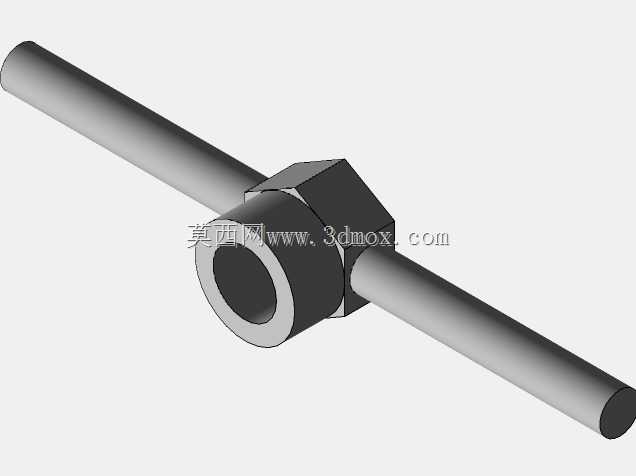

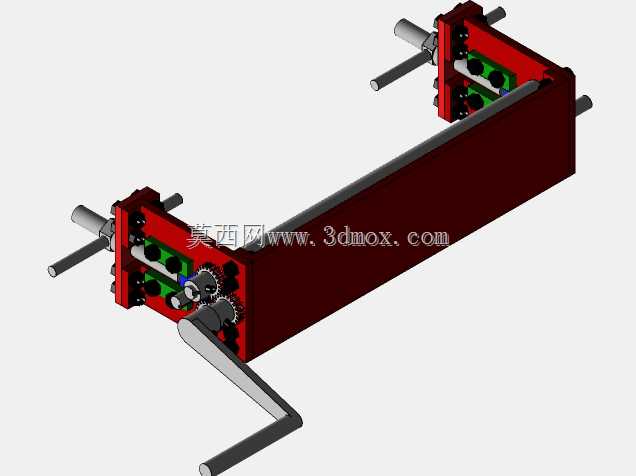

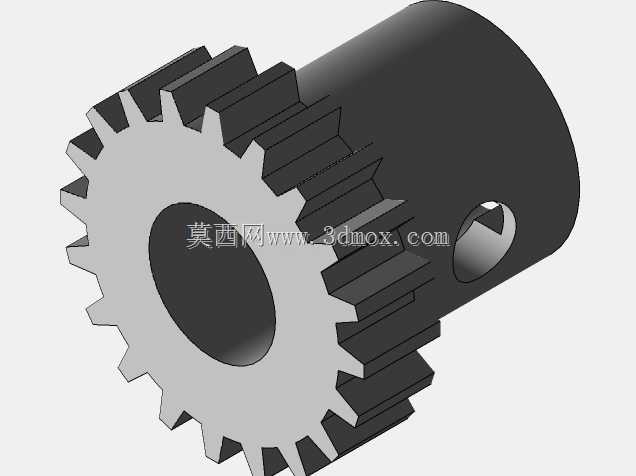

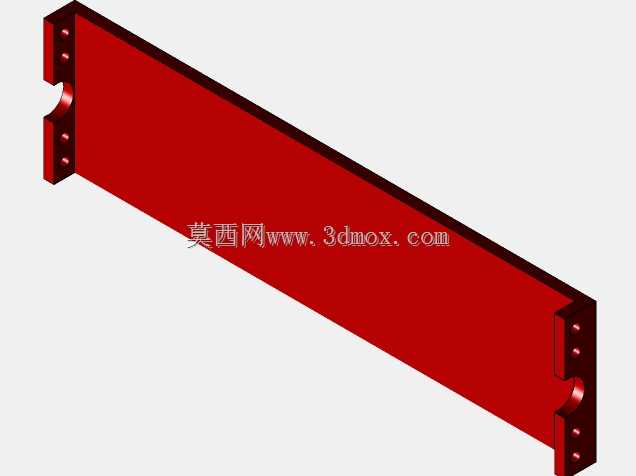

　　避免材料因为压下量过大出现局部折痕或者应力开裂的问题。摇柄端通过齿轮啮合结构将手动输入的扭矩传递到主动辊轴，齿轮组的传动比经过匹配，手动摇动摇柄时辊轴的转速平稳，不会出现进料速度忽快忽慢导致的成型面起皱问题，辊轴表面做了光滑处理，和薄钢材料接触时不会划伤材料表面，减少后续抛光打磨的工序量。设计思路上完全围绕小型化、易操作、低维护的核心需求展开，没有多余的冗余结构，整体框架采用两侧立式安装座搭配横向连接筋的结构，保证辊轴工作时的支撑刚性，避免辊轴受材料反作用力出现中部挠曲变形，影响成型精度。两侧的调节结构采用带锁紧的螺栓设计，调整好辊间隙之后可以直接锁紧，防止作业过程中因为振动导致间隙变化，造成成型尺寸偏差。摇柄的力臂长度经过匹配，

　　正常成年男性单手操作就能完成1mm以内厚度薄钢板的卷制作业，不需要额外加力杆辅助。从安装边界来看，设备整体的横向尺寸适配常规台虎钳的夹持范围，底部预留了安装孔位，可以直接通过螺栓固定在标准工作台面上，不需要做额外的地基安装，整体重量控制在单人可搬运的范围内，转场作业时不需要借助吊装设备。辊轴的有效工作长度覆盖常规排气管筒体的展开宽度，单次进料就能完成整段筒体的卷制成型，不需要多次接料作业。设备的所有转动部位都预留了润滑注油点位，日常维护只需要定期在齿轮啮合处、辊轴转动副位置加注润滑脂即可，没有复杂的液压、电气元件，故障率极低，适合没有专业设备维护人员的小型加工点位使用。实际作业时，将预裁好的薄钢板从两个辊轴的进料端送入，

　　调整好两侧的压下量，缓慢摇动摇柄带动辊轴转动，钢板在辊轴的摩擦力作用下持续进料，同时在辊轴的挤压作用下发生塑性变形，逐步形成需要的圆弧曲率，多次往复滚压之后就能得到尺寸均匀的圆筒胚料，后续只需要对接缝位置做焊接打磨就能完成排气管类薄壁筒体的制作。针对不同曲率的成型需求，只需要逐步微调两侧辊轴的间隙，每次调整后反复滚压2到3次，避免单次压下量过大导致材料局部过度变形，就能逐步成型出目标半径的弧面工件。这种结构相比大型电动卷板机，虽然成型效率低、不适合大批量连续生产，但是在小批量试制、维修配做、现场修配的场景下，灵活性和成本优势非常明显，不需要复杂的操作培训，普通钣金工看一遍操作流程就能独立上手作业，也不存在电气安全隐患，在燃油、粉尘等不适合使用电动设备的作业场景下也能正常使用。
