多工位PASCAL单作用液压缸夹持工装

　　这套多工位液压夹持工装，核心采用PASCAL单作用液压缸作为夹紧动力源，主要面向批量机加工工序的工件装夹场景，常见于CNC加工中心、专用组合机床的上下料工位，可同时完成4组工件的同步夹紧作业，适配小型矩形、异形结构件的铣削、钻孔、倒角等工序的装夹需求，相比传统手动压板装夹，能大幅缩短单件装夹辅助时间，降低操作人员的劳动强度，同时保证各工位夹紧力的一致性，避免人工装夹力度不均导致的工件变形、加工尺寸超差问题。

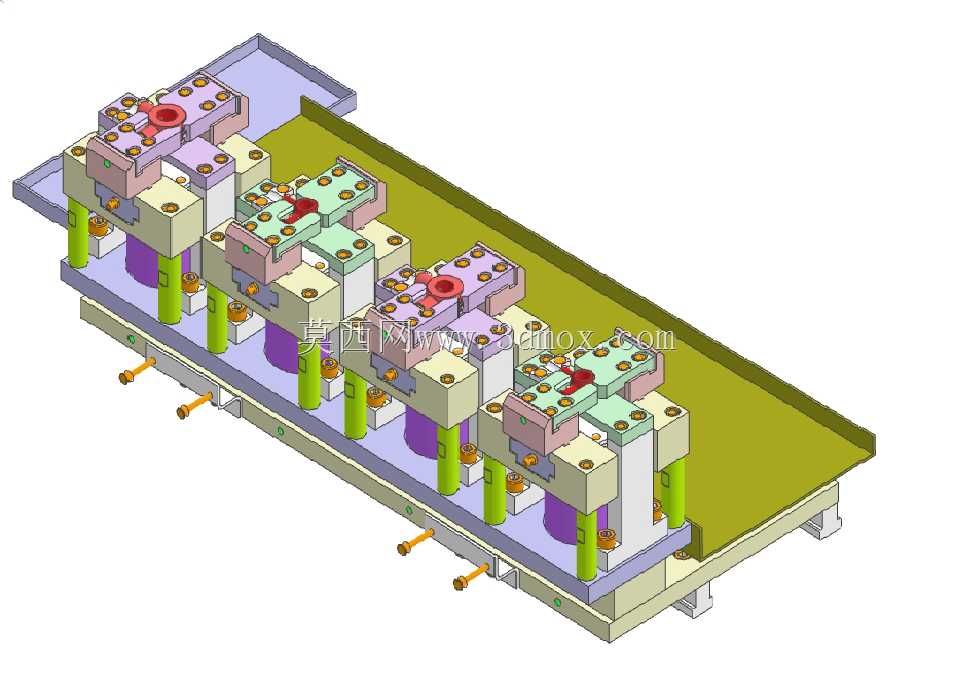

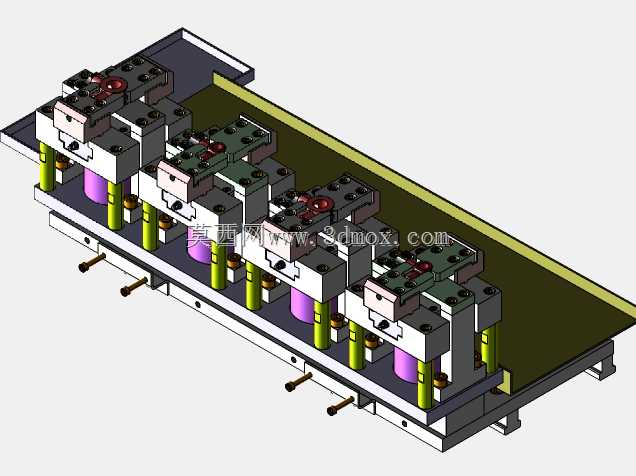

　　从整体布局来看，工装采用长条形基座设计，基座底部设置有标准定位键槽与安装螺栓孔，可直接匹配机床工作台的T型槽间距，安装时通过定位键完成与机床坐标系的粗定位，再通过压紧螺栓锁紧固定，无需额外制作过渡连接板，适配多数常规尺寸立式加工中心的工作台安装边界。基座上方沿长度方向等距排布四组独立夹紧单元，每组夹紧单元对应一个工件装夹位，各单元之间设置有等高定位垫块，垫块的形位公差严格控制在0.02mm以内，保证工件放置后的基准面平面度满足精加工装夹要求。

　　每组夹紧单元的结构设计充分考虑了工件的避让需求，夹紧压头采用可更换式结构，可根据不同工件的外形轮廓更换对应形状的压头，压头与液压缸活塞杆之间采用浮动连接，能自动适应工件表面的微小角度偏差，避免压头与工件硬接触造成的工件表面压伤。单作用液压缸的选型匹配了常规小型结构件的夹紧力需求，液压缸采用弹簧复位结构，油压卸除后活塞杆自动缩回，压头自动抬升，方便操作人员快速取放工件，油路采用内置式布局，所有液压油路均在基座内部加工成型，外部无裸露液压油管，既避免了加工过程中铁屑切削液对油管的损坏，也让工装整体外观更整洁，减少了油路泄漏的风险。

　　工装的侧边设置有统一的液压油接口，可直接对接机床的液压站输出回路，接口采用标准快插式结构，对接操作便捷，同时在油路入口处设置有调压支路，可根据不同工件的材质、刚性调整系统供油压力，针对薄壁类工件可适当降低夹紧压力，避免工件装夹变形，针对刚性较好的钢件可适当提升压力，保证大切削量加工时工件不会发生位移。各夹紧单元的侧边设置有工件到位检测的安装位，可加装接近开关实现工件装夹到位的自动检测，配合机床的自动化上下料机构可实现无人化加工，适配自动化生产线的升级需求。

　　在定位设计上，每个装夹位均设置了两向定位挡块，分别限制工件的X向与Y向自由度，Z向通过等高垫块完成定位，工件放置时仅需将工件靠紧两个方向的定位挡块即可完成定位，无需反复找正，对操作人员的技能要求更低。夹紧压头的压紧点选择在工件刚性较好的实体部位，避开工件的薄壁、悬空区域，同时压头的压紧位置与下方定位垫块上下对应，避免夹紧力产生的弯矩导致工件变形。工装的基座周边设置有围边结构，可引导切削液与铁屑向排屑口流动，避免铁屑堆积在夹紧单元的运动缝隙中，影响液压缸的正常动作，日常维护时仅需定期清理围边内的铁屑，检查液压接口的密封性即可，维护成本极低。

　　这套工装的重复装夹精度可控制在0.03mm以内，完全满足常规机加工工序的精度要求，多工位的布局设计让机床的加工行程得到充分利用，一次装夹即可完成多件工件的加工，有效提升了机床的加工效率，减少了机床的待机时间。针对不同规格的同类工件，仅需更换定位垫块与夹紧压头，调整液压缸的安装位置即可快速适配，具备较强的通用性，可在同系列不同型号工件的加工中重复改造使用，降低了工装的整体投入成本。
