通讯产品组装用立式定位夹具支架结构

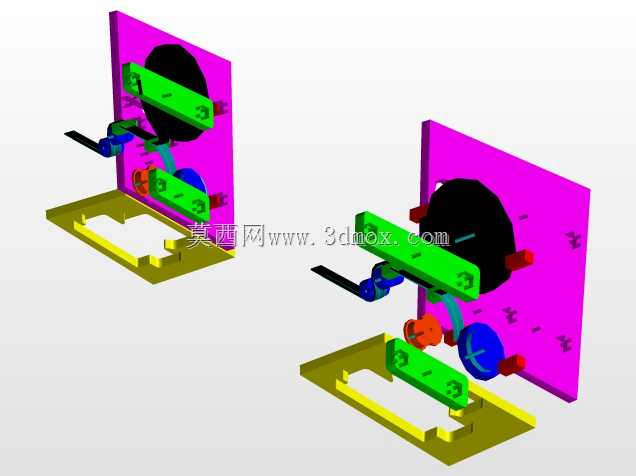

　　在消费电子通讯类产品的组装产线环节，这类立式定位夹具支架主要承担工序间的工件定位与操作支撑作用，常见于小型通讯结构件的引脚焊接、零部件压合、外观检测等工位，替代人工手持固定的操作模式，能大幅降低操作过程中的工件偏移风险，提升单工序的作业一致性。从结构布局来看，该支架采用立式背板加底部承托底座的组合形式，底部承托底座开设有镂空定位槽，可直接卡接在产线工作台的标准型材导轨上，安装时无需额外打孔固定，适配多数电子组装线的通用工位台安装边界，底座的水平支撑面做了加宽处理，能抵消立式背板在操作时产生的侧向倾覆力矩，无需额外加装配重块即可满足日常操作的稳定性要求。立式背板作为核心定位载体，上面设置了多组可调式定位压块，

　　不同颜色的压块对应不同的定位功能：长条形绿色压块负责工件的侧向压紧，通过转轴与背板连接，可根据工件的外形尺寸调整压紧行程，压块的接触端面做了圆弧过渡处理，避免压合过程中刮伤通讯工件的塑料外壳表面；蓝色圆形旋钮组件为压块的锁紧调节结构，转动旋钮即可带动内部的连杆机构实现压块的开合，操作时单手即可完成工件的装夹与拆卸，单工位装夹耗时可控制在两秒以内，适配产线的快节奏作业需求。背板上的红色圆柱结构为辅助定位销，对应通讯工件外壳上的预留定位孔，装夹时定位销先插入工件孔位实现预定位，再压下绿色压块完成锁紧，能保证每次装夹的工件位置重复精度控制在0.1mm以内，满足焊接、压合等工序的定位精度要求。背板与底座之间采用可拆卸的螺栓连接结构，

　　针对不同型号的通讯工件，只需更换对应开孔的背板即可快速切换生产型号，换型过程无需重新调整底座的安装位置，能大幅缩短产线换型的调试时间。结构设计上充分考虑了操作的人机工程学，立式背板的安装角度做了15度的后倾处理，操作人员在坐姿作业时视线可垂直对准工件的操作面，无需长时间低头或歪头操作，能有效降低长期作业的视觉疲劳与颈椎负荷。支架的所有活动连接部位都预留了润滑脂加注槽，日常维护时只需在铰接点加注少量润滑脂即可保证活动部件的操作顺畅，无需频繁拆解保养。从安装边界来看，该支架整体占用工作台面的尺寸较小，不会占用过多的工位操作空间，底座侧边预留了气动管路或检测线缆的走线槽，若后续需要升级为气动夹紧或加装检测传感器，可直接沿走线槽布设管线，

　　无需对支架主体进行二次加工。在实际产线应用中，这类夹具支架常配合防静电工作台使用，底座与背板的非金属接触部位都可根据需求粘贴防静电泡棉，避免静电击穿通讯工件内部的电子元器件，满足电子组装车间的防静电作业要求。不同于大型工装夹具的复杂结构，该支架的零部件多采用标准化的机加工件与标准紧固件，加工制作成本较低，若出现部件磨损，可直接更换对应标准件，无需整体报废替换，能有效降低产线的工装维护成本。在结构强度校核层面，底座采用硬质铝合金材质加工，立式背板采用绝缘电木板材质，既保证了整体结构的刚性，又能避免金属材质直接接触工件造成的电路短路风险，压块部件采用POM材质加工，自身具备一定的自润滑性与耐磨性，长期反复开合使用也不会出现明显的磨损间隙。
