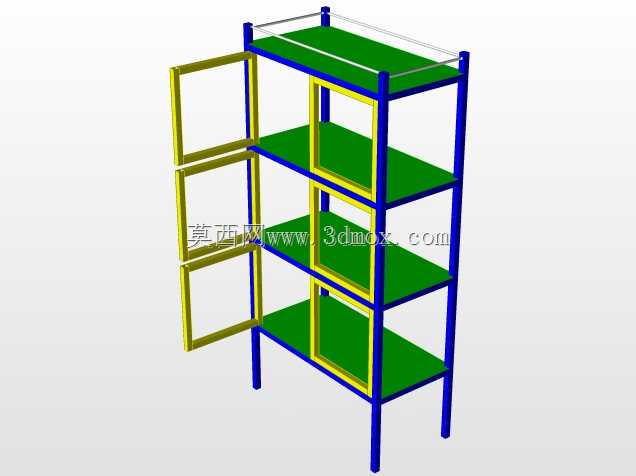

四层开放式侧开金属仓储置物架结构设计

　　这款四层侧开式置物结构，主要面向车间零散物料存放、工位旁工具周转、实验室耗材分类存储这类场景设计，日常使用中可承载中小型五金件、包装辅料、检测试样等规整类货品，替代传统无围挡的平面层板架，避免取放相邻层物品时的剐蹭掉落问题。整体框架采用立式方通作为主支撑立柱，四根立柱垂直布置于结构四角，立柱间通过横向方通在每层承载面的上下位置做围合焊接，形成每层独立的矩形支撑框，层板采用平板式结构铺设于横向支撑框上方，保证承载面的平整度，可直接放置盒装、袋装类规整物料，无需额外铺设垫板。侧部设置三扇独立的翻转式挡杆结构，每扇挡杆对应一层储物空间，挡杆采用矩形管材弯折成框型结构，通过侧边的铰接结构与主框架立柱连接，可向外翻转开启，

　　开启角度可达到90度以上，取放层板深处物品时无需探身越过层架边缘，降低取货时的磕碰风险，关闭状态下挡杆可形成层板侧部的防护边界，避免层板上放置的圆柱形、易滚动物料从侧方滑落。设计阶段优先考虑了安装边界的适配性，整体宽度控制在常规工位侧方预留空间范围内，深度适配标准物料盒的摆放尺寸，四层的层高设置遵循常用物料盒的高度规格，中间两层可放置高度稍大的工件包装，上下两层可放置扁平类耗材，总高度适配成年人站立取货的舒适操作区间，无需借助登高梯即可完成最上层物品的取放。主框架的连接节点处做了加强处理，立柱与横向支撑的连接位置采用满焊工艺，避免长期承载后出现节点开焊变形的问题，层板与支撑框之间采用可拆卸式连接，

　　后期可根据存储需求调整层板的安装高度，适配不同高度的物料存放需求。侧部翻转挡杆的铰接位置设置了简易的定位结构，关闭状态下可通过侧边的卡扣与主框架固定，避免搬运移动架体时挡杆自行晃开，开启后可依靠铰接处的阻尼保持开启角度，无需额外支撑即可维持开门状态，方便操作人员双手取放物料。架体顶部设置了一圈围边结构，可放置临时使用的记录表单、小型检测工具等物品，防止物品从顶部滑落，底部立柱端可配置可调脚杯，适配车间地面不平整的安装场景，通过调整脚杯高度保证架体整体水平，避免层板倾斜导致物料滑移。实际使用场景中，这类架体可多组并排布置于车间通道旁，形成连续的物料暂存区，侧开式的挡杆设计相比传统全封闭柜门，可视性更强，

　　操作人员可直接观察到每层存放的物料品类，无需逐个开门查找，提升物料分拣的效率，同时开放式的结构也更利于通风，存放带有防潮要求的物料时可避免密闭空间积潮。建模过程中对管材的弯折半径、焊接预留间隙、铰接件的安装位置都做了参数化设定，可根据实际存储需求调整整体长宽高尺寸、层数以及挡杆的开启方向，适配不同的安装空间与存储载荷要求，主支撑管材的壁厚选型参考了常规轻型仓储的承载标准，单层承载可满足日常零散物料的存放需求，避免过度设计造成的材料浪费。
