乘用车水冷循环散热装置结构设计

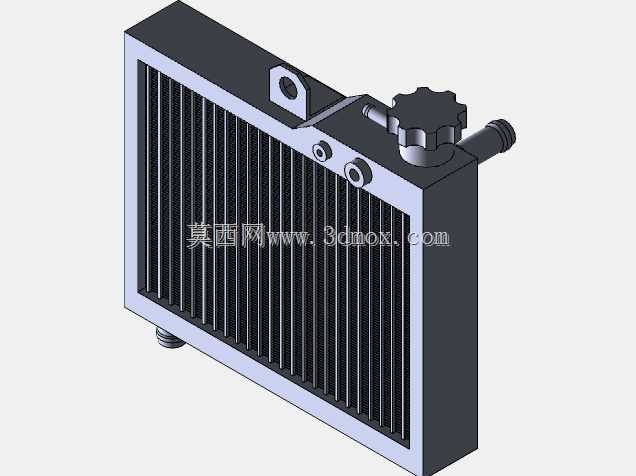

　　在燃油车与新能源车型的热管理回路中，水冷散热器始终是保障动力单元、电控系统维持合理工作温度的核心部件，本次呈现的散热装置结构，完全围绕乘用车型前置舱的安装空间做适配设计，没有冗余的外凸结构，所有接口、固定点位都做了安装边界的校核。从结构布局来看，芯体采用常规的管带式排布，散热鳍片与冷却流道垂直布置，迎面风可以直接穿过鳍片间隙带走冷却液携带的热量，这种排布方式在有限的迎风面积下能最大化换热接触面积，同时控制芯体整体厚度，避免占用过多前舱纵向空间。顶部设置的带锁紧结构的加水口盖，集成了压力泄放与真空补偿功能，当回路内压力超过标定阈值时会自动卸压，避免冷却管路胀裂，当回路温度下降形成负压时又能导通外界空气，避免芯体被大气压压瘪，

　　这个部件的安装位置特意避开了上安装吊耳的受力路径，不会因为整车行驶中的振动出现密封失效问题。侧面预留的两个管路接口分别对应冷却液的进、出回路，接口采用阶梯式宝塔结构，装配橡胶软管后可以通过卡箍实现可靠密封，接口的朝向做了15度的倾斜调整，适配前舱内管路的走向，避免软管出现过小的弯折半径影响冷却液流量。上沿的两个安装吊耳做了翻边加强处理，吊耳上的安装孔内嵌了橡胶衬套的安装位，能够过滤整车行驶中传递到散热器的振动，避免芯体与硬连接的车架出现共振疲劳损坏，吊耳的位置尺寸完全匹配常规乘用车前舱横梁的安装孔位，不需要额外做转接支架就能完成装配。底部的支撑脚采用弹性支撑结构，和上部吊耳配合形成三点式支撑，既限制了散热器在X、Y、

　　Z三个方向的窜动，又预留了热胀冷缩的形变余量，不会因为芯体温度变化产生的形变拉扯安装点位。从设计思路上，整个壳体的边框采用冲压拼焊结构，在保证结构强度的同时尽可能降低整体重量，边框与芯体的连接位置采用压合密封工艺，避免冷却液从芯体侧边渗漏。散热鳍片的密度做了平衡设计，既保证足够的换热面积，又不会因为鳍片过密导致风阻过大，影响前端进气效率，同时也能减少行车过程中飞虫、杂物堵塞鳍片间隙的概率，降低日常维护的频次。在实际装车场景中，这类散热器通常会和电子风扇、冷凝器配合布置在车头最前端，迎面行驶的气流首先穿过冷凝器再穿过散热器芯体，在低速工况下电子风扇启动，抽吸空气穿过芯体保证怠速、爬坡等大负荷工况下的散热能力。

　　设计过程中对各个接口的位置公差做了严格控制，所有外接管路的接口位置偏差控制在±1mm范围内，避免装配时出现管路别劲的问题，安装吊耳的孔位公差控制在±0.5mm，保证和车架安装位的同轴度，减少装配应力。整个散热器的外形轮廓做了圆角过渡处理，没有尖锐的棱角，既避免装配过程中划伤操作人员，也不会在振动过程中磨损周边的线束、管路。芯体内部的流道采用多回路并联设计，冷却液从进水口进入后会均匀分配到每一根散热管中，避免出现局部流量不足导致的换热不均问题，流道内壁做了光滑处理，减少冷却液流动的阻力，降低水泵的工作负荷。在安装边界的校核上，整个装置的最大外轮廓尺寸完全适配A0级到A级乘用车的前舱预留空间，上部吊耳到底部支撑脚的距离、左右两侧的宽度都做了通用化设计，可以覆盖多款同平台车型的散热需求，不需要针对单一车型重新开模，有效降低了生产制造成本。
