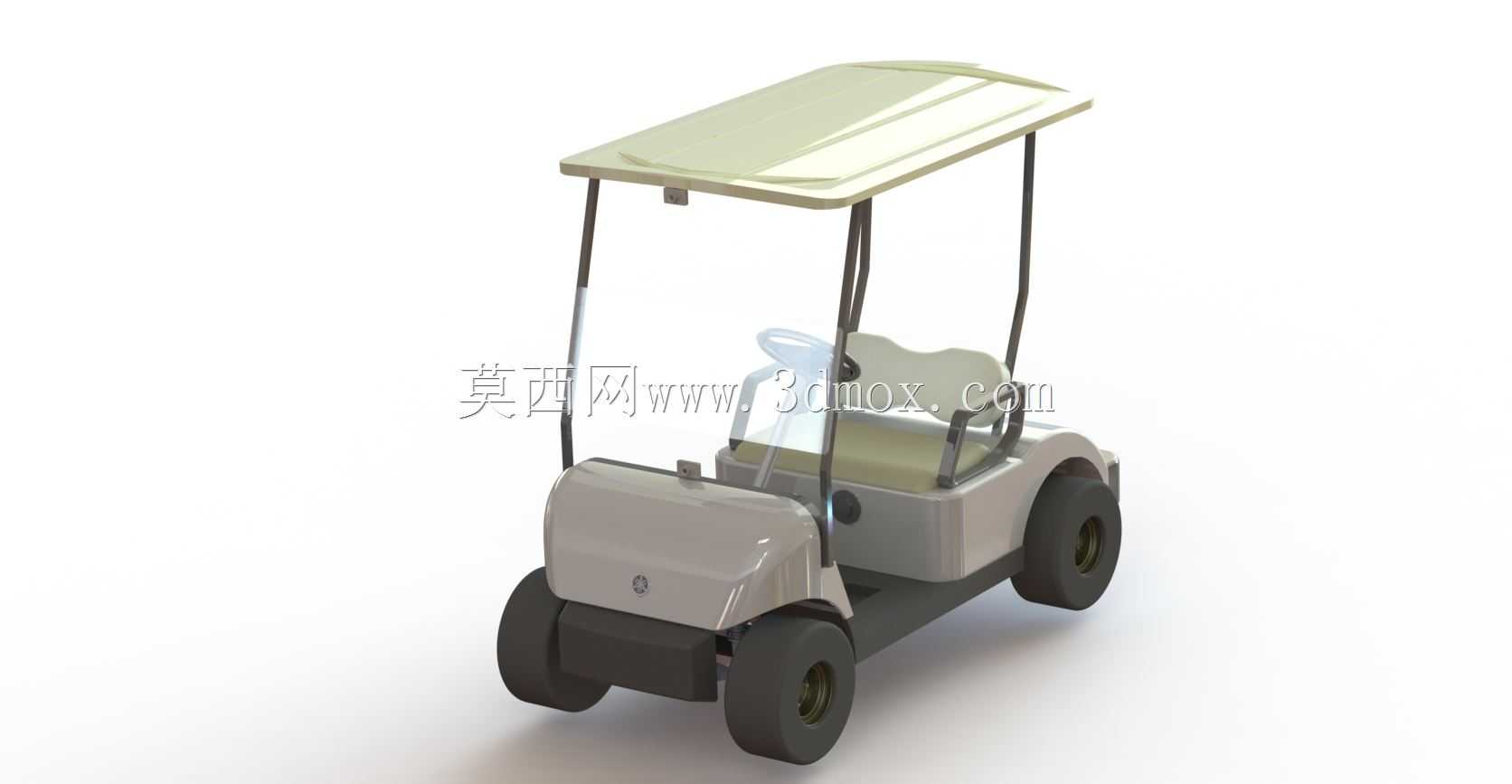

两座电动高尔夫球车整车结构三维数模

　　这款低速电动乘用载具的三维结构，核心面向高尔夫球场场内代步、高端社区短距接驳、景区观光巡逻等场景设计，整体采用两座布局，匹配窄道通行的使用需求。从实际使用场景出发，这类载具不需要过高的行驶速度，重点要保证转向灵活、上下车便捷、视野开阔，同时要兼顾露天使用的基础防护能力，因此设计阶段优先把通过性、操作便捷性放在首位，没有照搬常规乘用车的结构逻辑。

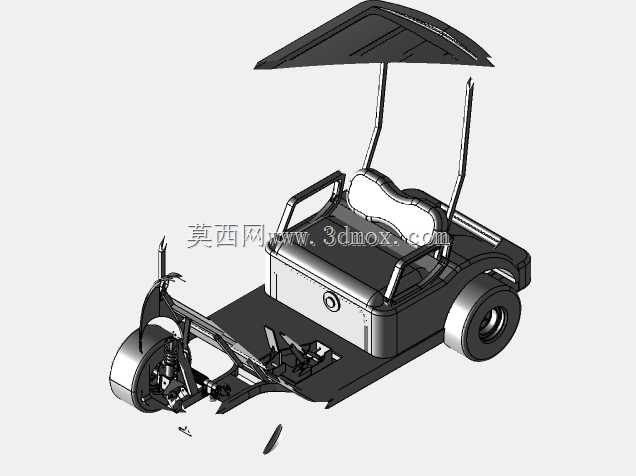

　　先看整体的布局逻辑，整车采用前置转向轮、后置驱动轮的经典低速电动车布局，前部设置一体化成型的前围壳体，集成了前保险杠、脚踏区域的防护结构，转向柱直接从前方舱体延伸至驾驶位，没有多余的传动结构，最大程度压缩前部的无效空间，把更多尺寸留给乘员乘坐区域。顶棚采用薄壳式结构，通过四根垂直布置的支撑立柱与下方车架连接，立柱采用圆管截面，在保证支撑强度的同时尽可能减少对驾乘人员视线的遮挡，顶棚边缘做了小幅的下翻导水边，能够在露天停放时引导雨水向两侧流淌，避免直接滴落到乘员身上。

　　乘坐区域的设计完全贴合短距出行的需求，两个座椅采用连体式的低靠背结构，座垫高度设置在距离底板350mm左右，成年人上下车不需要大幅度抬腿，适配不同年龄层的使用人群，座椅下方预留了足够的舱体空间，可以布置动力电池、控制器等核心电气部件，同时兼顾重量平衡，让整车重心尽可能落在前后轴中间位置，提升坡道路面行驶的稳定性。底板采用平整化设计，没有凸起的传动轴通道，前后排（实际为双座并排）的脚部空间完全连通，驾乘人员放置物品或者调整坐姿都更方便，底板边缘做了一圈凸起的挡边，能够避免场地内的积水、砂石溅到舱内。

　　转向系统采用非常简洁的齿轮齿条结构，转向盘直径比常规乘用车更小，转向比设置偏大，转动很小的角度就能完成前轮的大角度偏转，适配球场内狭窄的掉头、转弯场景，最小转弯半径可以控制在3米以内，在宽度仅2米左右的球道上也能完成双向会车。制动系统同时配置了机械鼓刹与电子驻车结构，行车制动通过脚踏板直接作用于后轮，驻车制动手柄布置在座椅侧方，操作时不需要侧身，抬手就能完成操作，完全贴合低速行驶下的制动需求，不需要复杂的助力结构也能保证足够的制动力。

　　车轮部分采用小直径宽胎设计，轮胎直径控制在400mm左右，胎面做了浅沟槽的花纹设计，既可以在草坪路面行驶时不会过度压坏草皮，也能在硬化铺装路面上保证足够的抓地力，轮毂采用一体式的塑料包覆结构，减少金属裸露带来的锈蚀问题，适配露天高湿度的使用环境。前后悬架都采用短行程的螺旋弹簧配合阻尼筒结构，不需要太长的悬架行程，重点过滤铺装路面、草坪上的小幅颠簸，保证乘坐的基础舒适性，同时悬架结构的安装点全部集成在冲压成型的车架上，后期维护时不需要拆解车身覆盖件就能完成减震部件的更换。

　　车身覆盖件全部采用薄壳式的工程塑料结构，前后围、顶棚的壁厚控制在3mm左右，通过卡扣与下方的车架连接，相邻覆盖件之间预留了5mm的安装间隙，抵消温度变化带来的热胀冷缩变形，避免出现异响或者卡扣断裂的问题。前部的前围壳体上预留了灯具的安装位，可以根据需求加装前照灯、转向灯，后部同样预留了尾灯、刹车灯的安装接口，不需要额外打孔就能完成电气部件的加装。

　　从安装边界来看，整车的总长度控制在2400mm左右，宽度1200mm，高度（含顶棚）1800mm，去掉顶棚之后的车身高度仅1200mm，可以直接驶入常规的货运电梯，方便在不同区域之间转运。车架主体采用矩形钢管焊接成型，所有的管接口都做了满焊处理，焊接后整体做电泳防锈，再进行喷塑处理，保证长期露天使用的抗锈蚀能力，所有的电气线路都沿着车架的管梁内侧布置，通过线卡固定，避免行驶过程中线路晃动被磨损，线路接插件全部采用防水型接插件，满足雨天露天行驶的防护需求。

　　在实际的建模过程中，所有的运动部件都做了干涉检查：前轮转到最大角度时，轮胎与前围、转向拉杆之间预留了10mm以上的安全间隙，不会出现打方向蹭胎的问题；顶棚支撑立柱安装后，与座椅靠背的距离预留了80mm以上的间隙，驾乘人员靠在座椅上不会碰到立柱；转向盘转动全行程中，与驾驶员腿部的距离始终保持在100mm以上，不会出现打方向硌腿的问题。所有的安装孔位都做了同轴度校验，覆盖件与车架的连接孔位偏差控制在0.5mm以内，保证实际生产时能够顺利装配，不需要现场配打孔。
