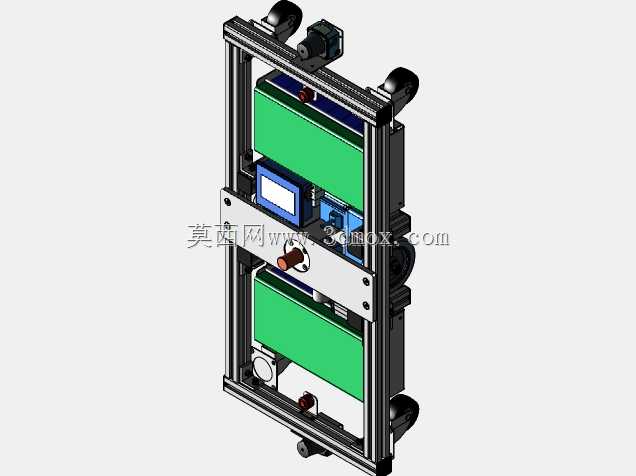

适配150mm齿条轮车的薄型AGV结构

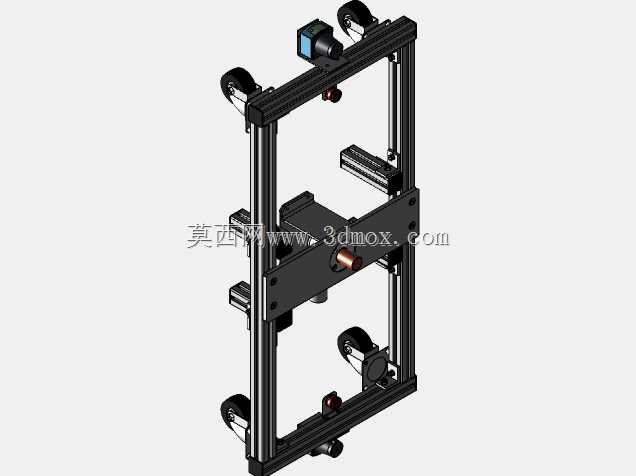

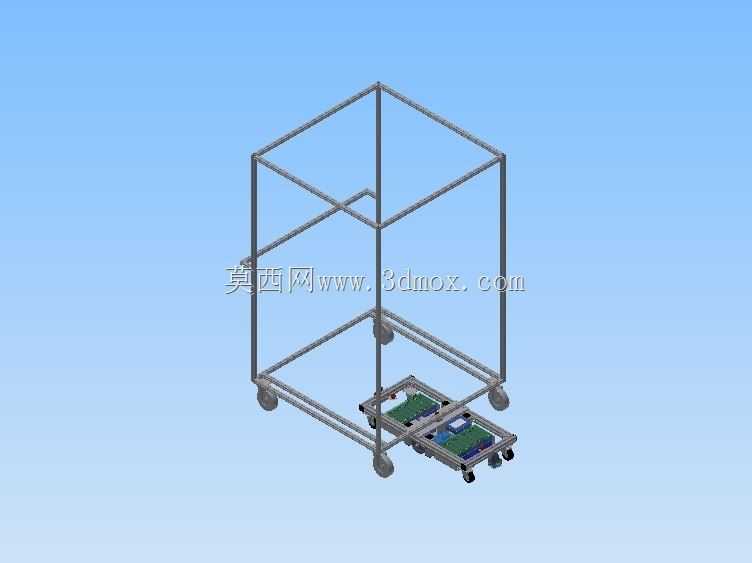

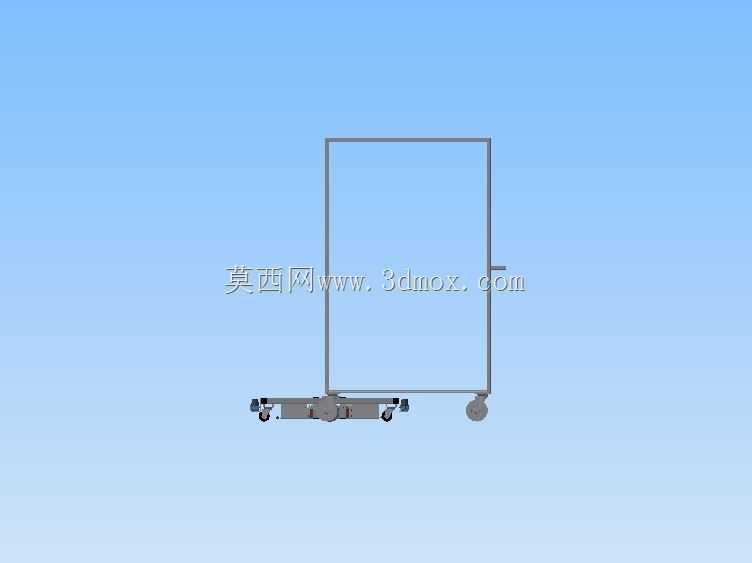

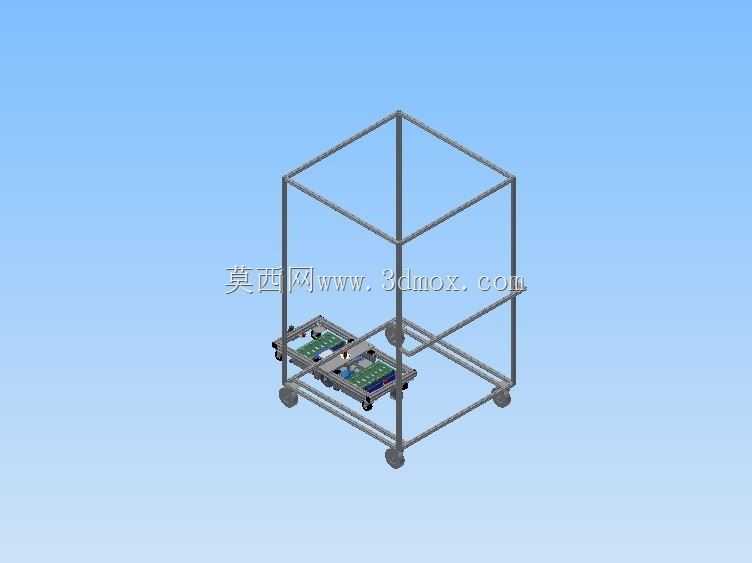

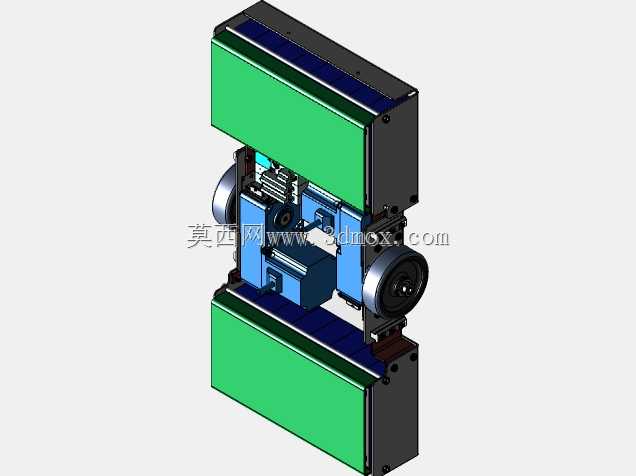

　　在车间线边物料转运、仓储区单元化料架输送场景中，传统潜伏式AGV往往受限于自身高度，无法适配底部间隙较小的齿条轮式料架，这款薄型AGV正是针对150mm规格齿条轮车的适配需求开发的专用移载设备。从结构设计逻辑来看，整机采用低剖面布局，整体高度严格控制在适配范围内，能够顺利潜入对应规格齿条轮车的底部框架空间，不需要对现有车间在用的齿条轮料架做任何结构改造，即可完成对接牵引作业，大幅降低产线物流自动化改造的硬件替换成本。设备的行走轮组采用差速驱动布局，配合多组辅助承重万向轮，既保证了额定负载下的行走稳定性，也能在车间常见的环氧地坪、硬化水泥地面上实现顺畅转向，最小转弯半径适配车间狭窄通道的通行需求，不会在转弯过程中与周边线体、

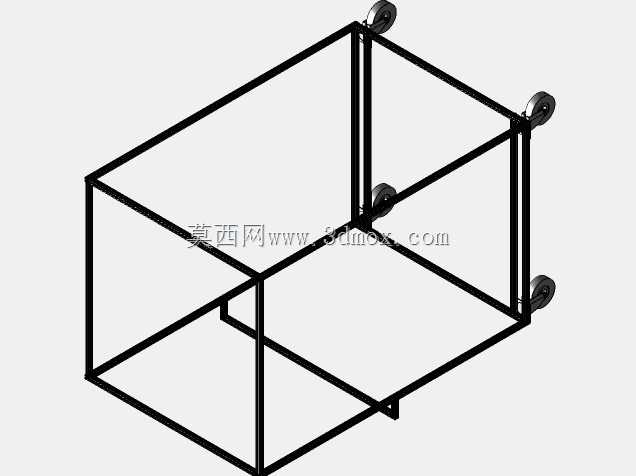

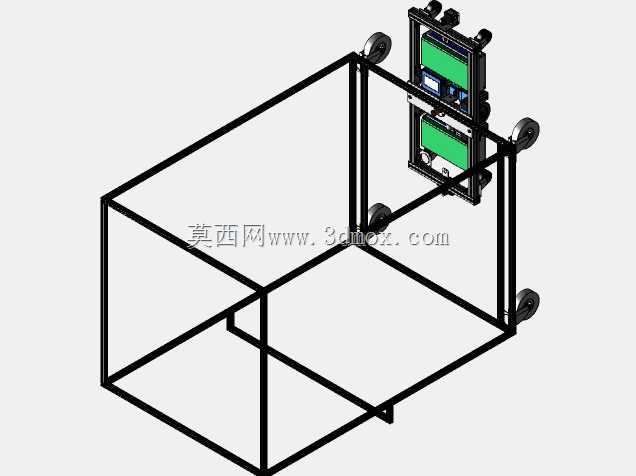

　　料架发生干涉。对接机构的设计完全匹配150mm齿条轮车的底部齿条结构，潜入到位后可通过顶升啮合结构与料架底部的齿条实现刚性咬合，牵引过程中不会出现打滑、脱开的问题，相比传统的抬升式潜伏AGV，这种齿条啮合的牵引方式不需要将整个料架完全抬离地面，仅需要提供水平方向的牵引力即可带动料架移动，对AGV自身的顶升负载能力要求更低，同时也避免了抬升过程中料架晃动导致的物料散落风险。从安装边界尺寸来看，整机的长宽尺寸完全匹配150mm齿条轮车的底部框架内空，潜入时不需要料架预留额外的侧向避让空间，线边暂存位的料架排布密度可以保持原有布局，不会因为AGV的接入压缩仓储暂存的空间利用率。在实际应用场景中，

　　这类AGV主要承担车间工序间的物料空满架切换、仓储区到产线的批量物料配送、成品下线到暂存区的转运作业，配合车间的物流调度系统，可以实现多台AGV的路径规划与交通管制，替代传统的人工拖车搬运模式，降低重复搬运作业的人力投入。设备的电控组件全部采用内嵌式布局，所有线缆均走机身内部的布线槽，外部没有裸露的管线结构，避免车间日常作业中物料剐蹭、地面杂物勾挂导致的线缆损坏问题，机身外壳采用高强度钢板折弯焊接成型，表面做喷塑耐磨处理，能够承受日常作业中轻微的碰撞摩擦，长期使用不会出现外壳变形、漆面大面积脱落的问题。驱动轮的材质选用高耐磨聚氨酯材质，行走过程中噪音低，不会对车间地面造成压痕损伤，同时具备合适的摩擦系数，在地面有少量轻微油污、

　　粉尘的工况下依然能保持足够的抓地力，不会出现起步打滑、制动距离过长的问题。考虑到齿条轮车本身自带脚轮结构，AGV牵引过程中不需要承担料架及物料的全部重量，仅需要克服行走轮的滚动摩擦力即可，因此整机的动力配置在保证牵引能力的前提下，做了低功耗优化，续航时长能够满足单班次连续作业的需求，充电接口布置在机身侧面，不占用底部空间，也方便日常补能操作。在结构建模过程中，所有配合尺寸均按照150mm齿条轮车的实际安装尺寸做公差匹配，对接啮合位置的尺寸公差控制在合理范围内，既保证对接时的顺畅导入，也避免间隙过大导致牵引过程中出现冲击异响。机身顶部设置有到位检测传感器，当AGV潜入到料架底部的指定位置时，传感器触发信号，控制系统才会执行啮合牵引动作，避免未到位就启动牵引导致的设备碰撞、料架偏移问题。整机的维护点位全部布置在机身侧面，日常检查轮组磨损、清理传感器表面灰尘时，不需要将AGV从料架底部移出，也不需要拆解机身外壳，就能完成常规的维护保养操作，降低后期运维的工作量。
