长型材自动切割进料机架结构设计

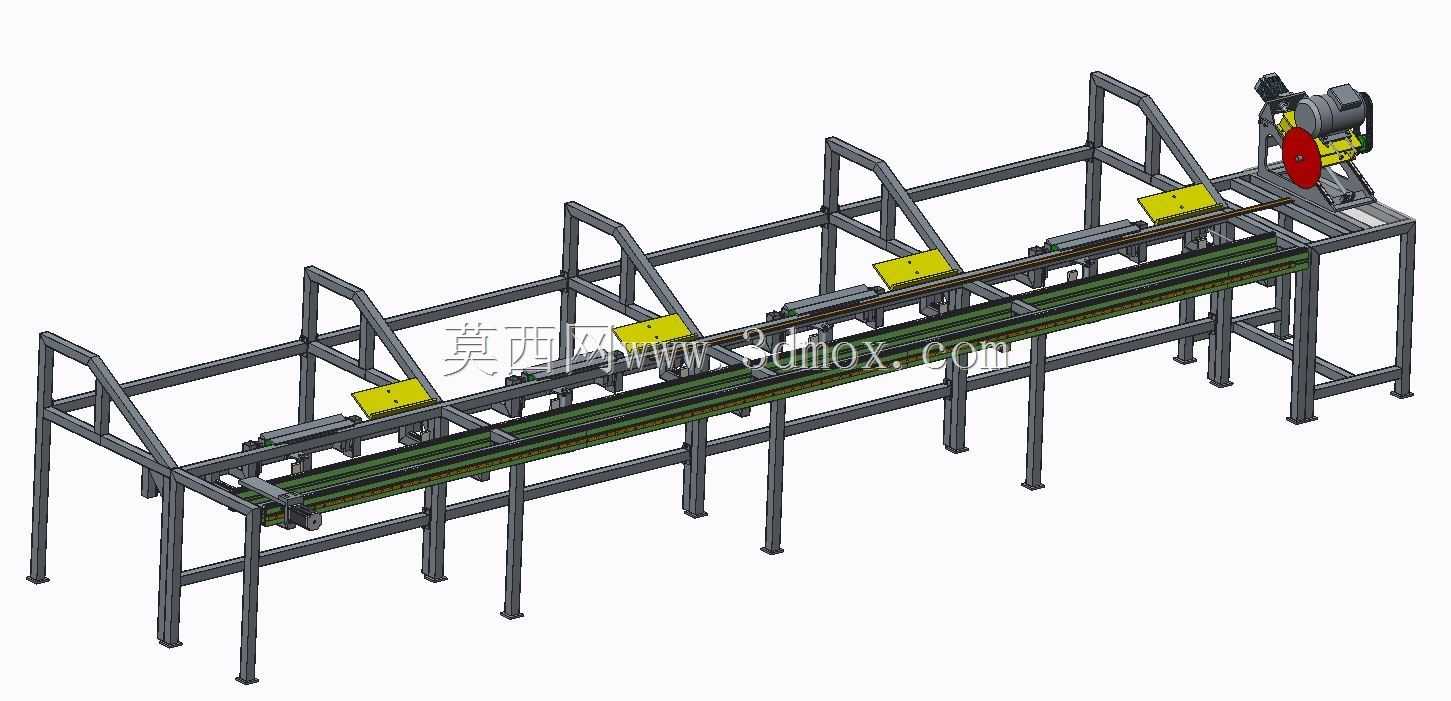

　　这套结构针对长尺寸型材、棒料的连续切割工序做进料端适配，在金属加工、建材裁切、五金件批量下料的车间场景里，进料环节的稳定性直接决定切割尺寸精度与断面质量，传统人工推送料不仅劳动强度大，长料送进时的偏斜、窜动还会导致锯片崩损、工件报废率居高不下，这套进料结构的设计初衷就是解决长料切割过程中送料的同轴度、行进平稳性问题。从整体布局来看，结构采用框架式方管焊接机架作为承载主体，底部的横向支撑梁做了加宽处理，配合纵向延伸的送料轨道，可适配6米长度范围内的常规型材送进需求，机架安装时需要预留前端对接切割主机的对接空间，轨道上平面与切割工作台面的高度差需控制在0.5mm以内，避免物料送进时出现卡滞、抬升蹭到锯片护罩的问题。

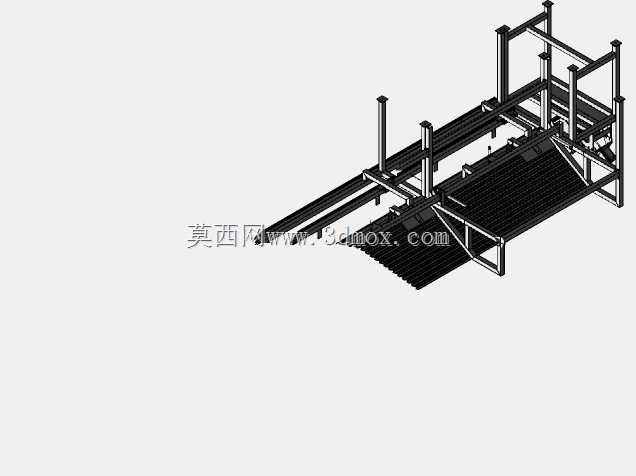

　　送料承载面采用密集排布的辊条结构，相比整面钢板托料，辊条的滚动摩擦可以大幅降低长料送进时的阻力，即使是表面带氧化皮的黑皮型材、薄壁矩形管，送进过程中也不会出现表面划伤、卡滞的情况，两侧的立式导向立柱可以根据物料的宽度做横向调节，调节范围覆盖20mm到300mm宽度的常见型材，导向柱上配套的滑动压块可以根据物料厚度调整下压间隙，防止薄料送进时出现翘头、跑偏。机架后端延伸出的斜向托料架是针对长料上料做的适配设计，工人在上料时可以将型材先搭在斜托架上，顺势推送到进料辊道上，不需要全程抬举长料，大幅降低上料的劳动强度，斜托架的倾斜角度设置为15度，既可以让物料靠自重滑向辊道，又不会因为倾角过大导致物料冲撞到前端定位结构。

　　结构的受力设计做了针对性强化，所有承重节点都采用加筋焊接处理，机架底部预留了地脚螺栓安装孔，安装时可以通过调整地脚螺栓来校准整个机架的水平度，避免长期承重出现机架变形导致送料轨道偏斜。送进轨道的直线度公差控制在每米0.2mm以内，保证长料送进全程的导向精度，配合前端切割主机的定尺机构，可以将送料尺寸误差控制在±0.3mm范围内，满足大多数五金下料、结构件加工的精度要求。在实际产线适配中，这套进料结构可以对接圆盘锯、带锯床、等离子切割机等多种裁切设备，不需要对原有切割主机做大规模改造，只需要调整对接端的连接支架高度即可完成适配，机架侧面预留了气动送料推头、伺服送进滚轮的安装位置，后续如果要升级全自动送料，不需要重新制作机架，

　　只需要在预留位置加装对应的驱动组件即可，给产线后续自动化升级留足了改造空间。考虑到车间现场的切屑掉落问题，辊道之间预留了足够的落屑间隙，切割产生的铁屑、废料可以直接从辊条间隙落到下方的集屑槽，不会堆积在辊道上影响送料顺畅度，日常维护只需要定期清理集屑槽、给辊道转轴加注润滑脂即可，维护难度很低。整个结构没有复杂的传动组件，全部采用标准化的型材、标准件搭建，加工制作成本低，结构刚性充足，即使是大截面的重型型材送进，机架也不会出现明显的形变晃动，相比一体式的铸造送料台，这种焊接框架结构的制作周期更短，重量更轻，运输安装都更方便，适合中小型加工车间做切割工序的进料端改造升级，也可以作为全自动切割生产线的进料模块做集成配套。
