630型螺旋输送机槽体结构三维设计

　　在散料连续输送的工程场景里，槽体作为螺旋输送机的核心承载构件，直接决定了设备运行时的物料 containment 能力、运行阻力表现以及安装适配性，本次呈现的630规格螺旋输送机槽体结构，是针对中等输送量散料工况完成的三维结构设计。从实际应用场景来看，这类槽体结构广泛适配粮食加工、建材生产、矿物分选、化工粉体输送等多个领域的水平或小倾角输送工况，可承接粉状、颗粒状、小块状散料的连续转运需求，避免物料在输送过程中出现撒漏、跑偏、卡滞等常见工程问题。

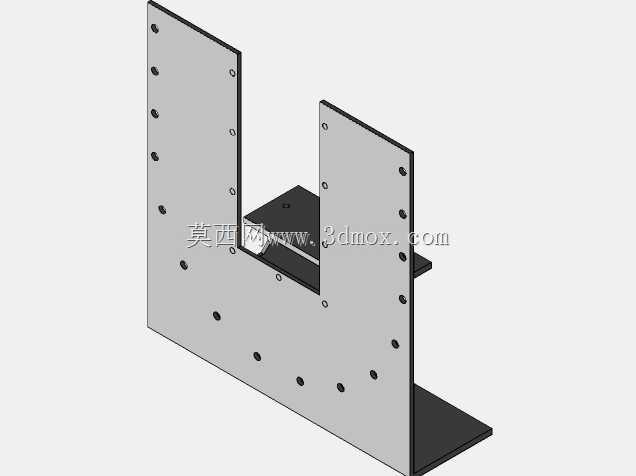

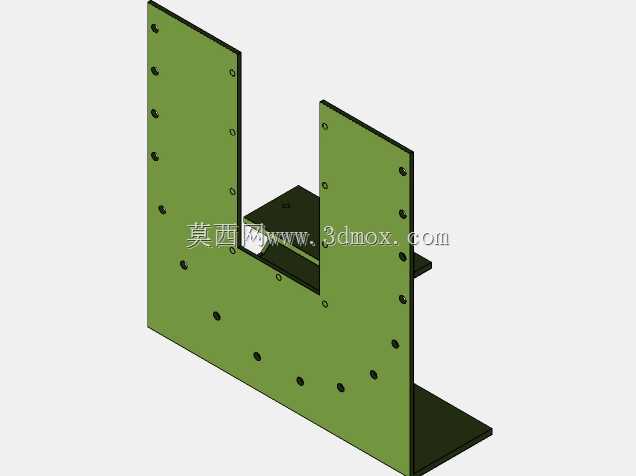

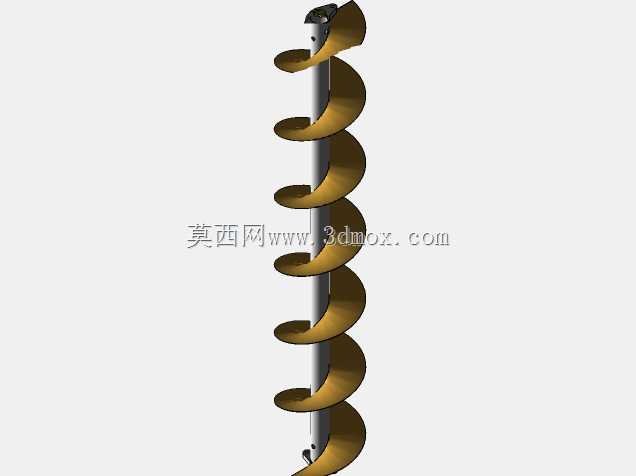

　　设计过程中首先围绕630规格的输送能力边界做结构匹配，槽体的内腔宽度、高度参数完全适配对应直径的螺旋叶片装配间隙，既保证螺旋叶片旋转时不会与槽体内壁发生剐蹭，又将叶片与壁面的间隙控制在合理范围，减少小颗粒物料在间隙处的残留堆积，降低长期运行后的物料板结风险。槽体的侧壁采用折弯成型的钢板结构，边缘设置有连续的法兰连接边，法兰边上预留标准间距的螺栓安装孔，可实现多段槽体的快速拼接，适配不同输送长度的现场布局需求，法兰拼接面预留密封件安装槽，可填充橡胶密封垫，避免输送粉状物料时出现扬尘泄漏的问题，满足有环保要求的生产车间使用标准。

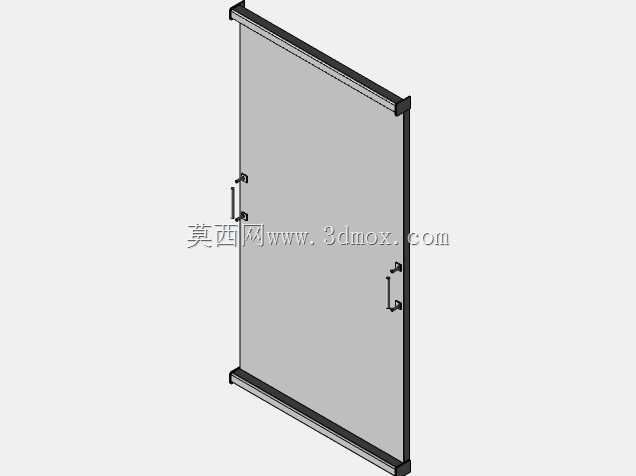

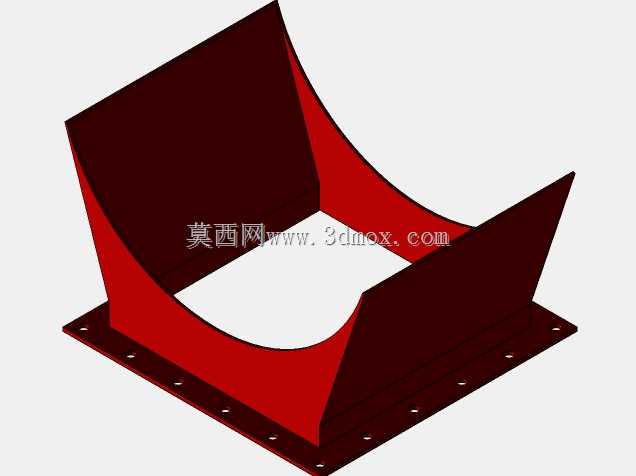

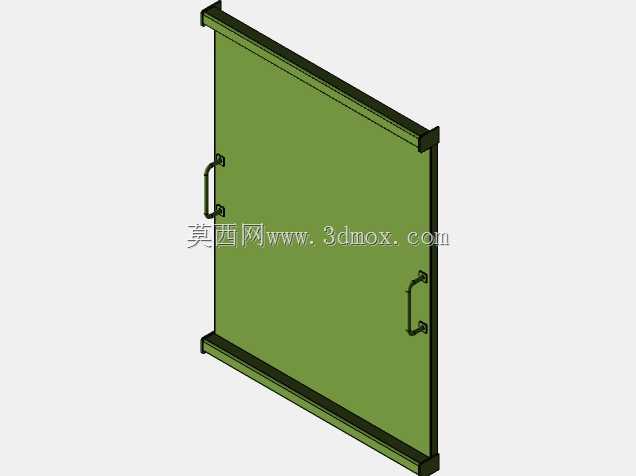

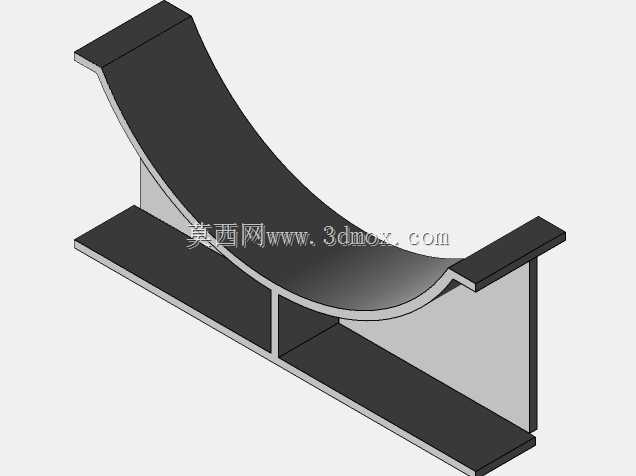

　　槽体的底部设计为适配螺旋叶片回转轨迹的圆弧过渡结构，而非直角平底结构，这一设计细节能够消除槽底的物料堆积死角，让螺旋叶片推送物料时可以将槽内物料尽可能完全推送，减少物料残留，尤其在输送易粘结、易吸潮的粉体物料时，能够大幅降低人工清槽的维护频率。槽体的上边缘设置有可拆卸的盖板安装位，盖板可通过快拆压条与槽体连接，日常运行时盖板封闭槽体，减少粉尘外溢，需要检修螺旋叶片、清理残留物料时可快速拆卸盖板，无需拆解整段槽体结构，大幅降低运维工作量。

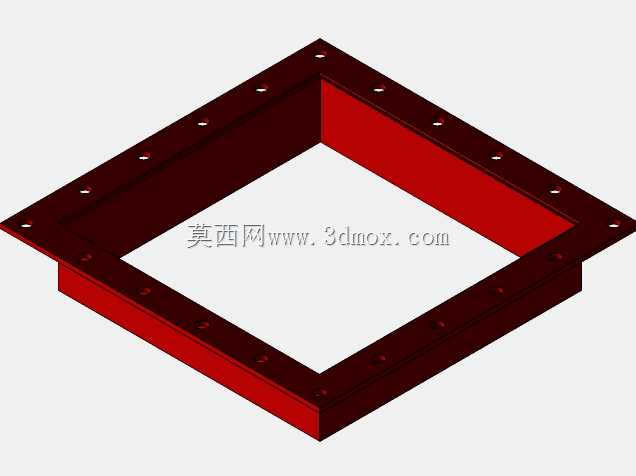

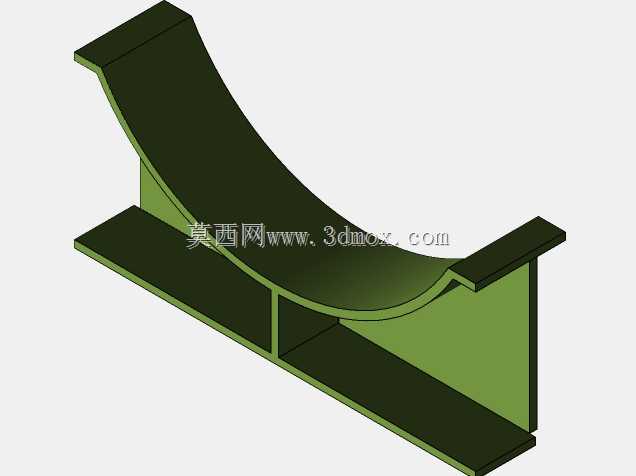

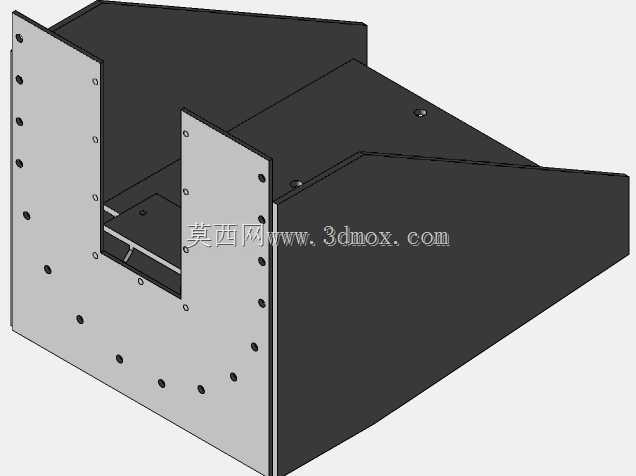

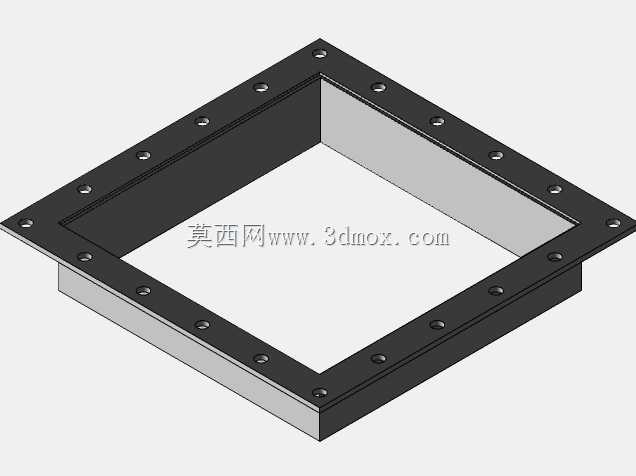

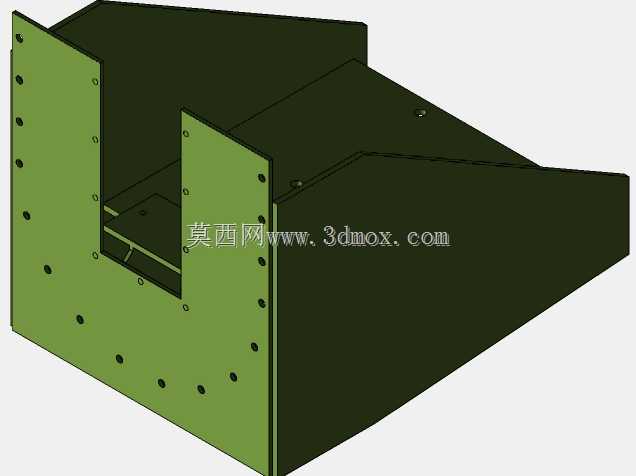

　　从安装边界来看，该槽体结构在每段的两端下部设置有标准的支撑脚安装位，支撑脚的孔位间距适配行业通用的输送机支架安装尺寸，现场安装时可直接与标准支架通过螺栓连接，无需额外做现场打孔改制。槽体的进料口、出料口位置预留了标准的法兰连接接口，可直接与上游的料仓卸料口、下游的进料溜管实现对接，接口尺寸匹配常规散料输送系统的管道通径，减少现场适配的改制工作量。槽体的壁厚选择经过刚度校核，在满载物料的工况下，槽体侧壁的变形量控制在允许范围内，不会因为物料挤压出现侧壁外胀导致螺旋叶片卡滞的问题，同时壁厚选择兼顾了结构强度与设备自重，避免过度设计带来的成本浪费。

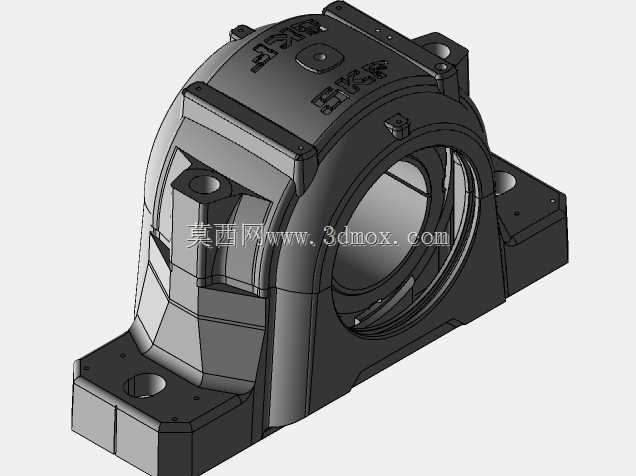

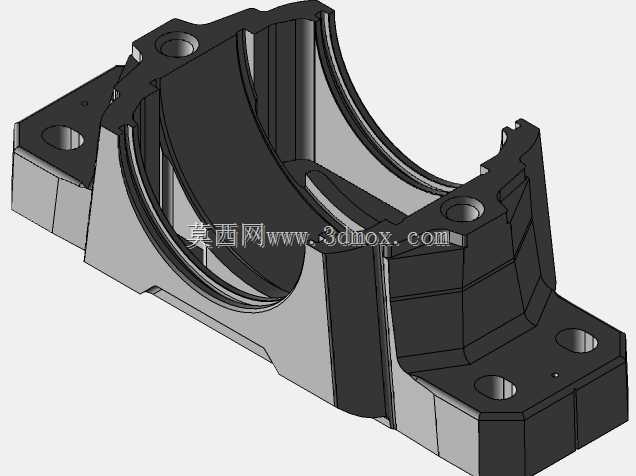

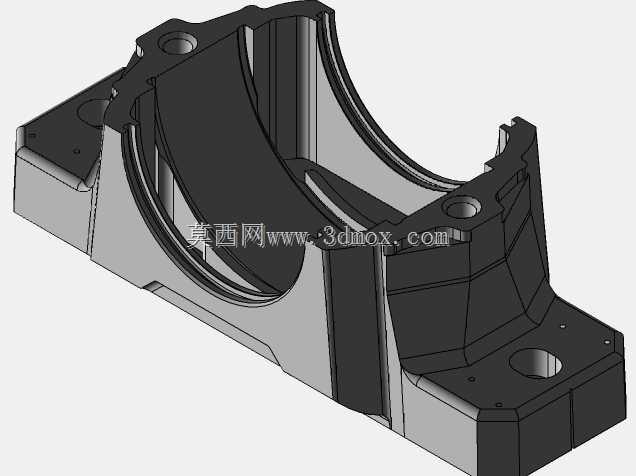

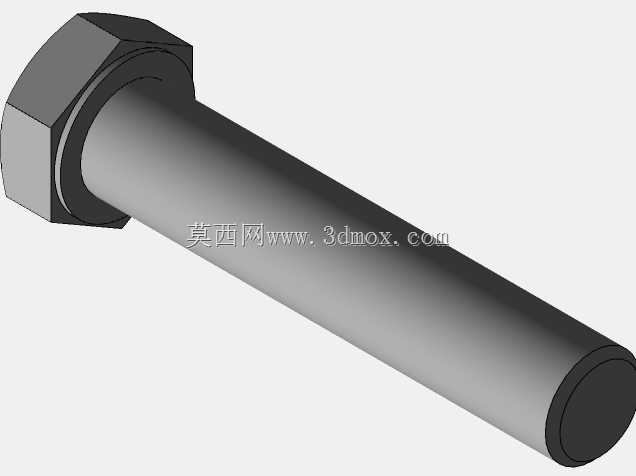

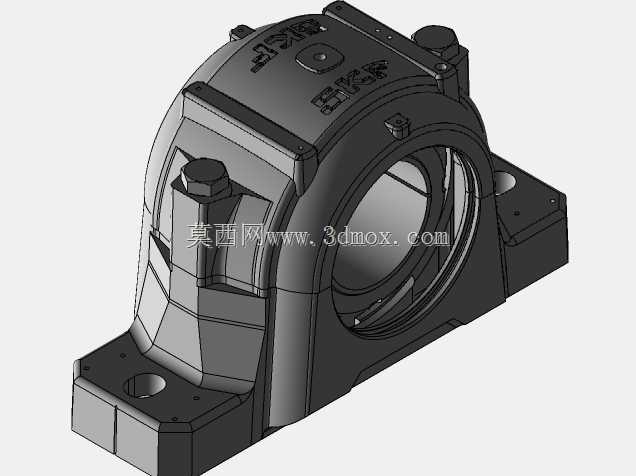

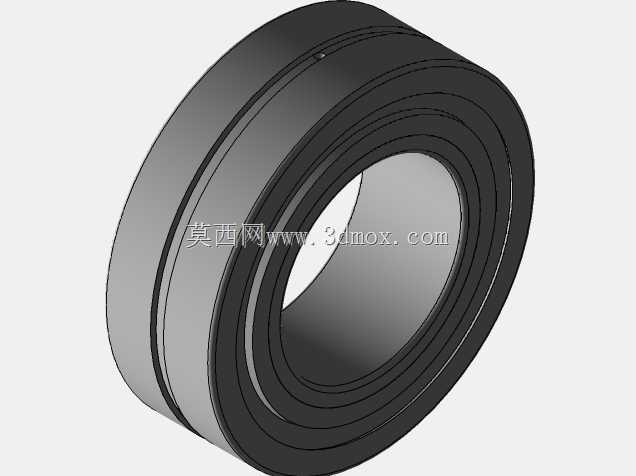

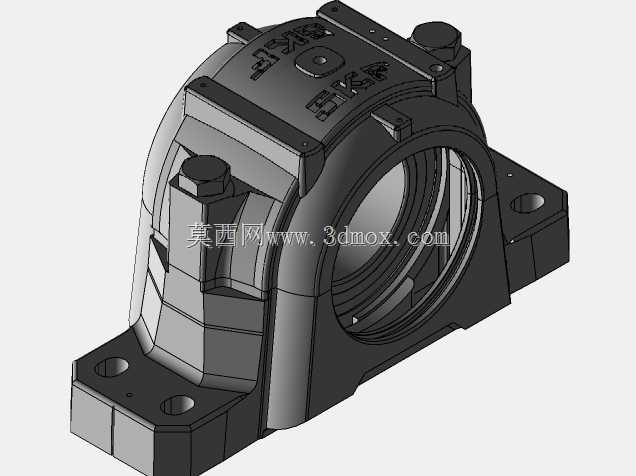

　　在结构细节处理上，槽体的所有内壁焊缝都做了打磨平滑处理，不存在凸起的焊瘤、毛刺，避免物料输送过程中被凸起部位挂住造成残留，槽体的外壁设置有横向的加强筋结构，加强筋的间距经过力学计算，在槽体长度较长时能够有效提升整体刚度，避免槽体出现中部下垂的变形问题，保证螺旋轴的同轴度，降低螺旋轴运转时的径向跳动，延长两端轴承的使用寿命。针对有耐磨需求的工况，该槽体结构的内壁可预留耐磨衬板的安装位置，用户可根据输送物料的磨琢性选择加装聚乙烯衬板或者耐磨钢板衬板，衬板通过沉头螺栓与槽体连接，磨损后可单独更换，无需整体更换槽体，大幅降低长期使用的维护成本。

　　从三维建模的细节来看，该结构完整还原了实际加工所需的所有特征，包括折弯圆角、焊接坡口预留、螺栓孔的沉头结构、密封槽的尺寸细节等，结构工程师在做整线布局时可直接调用该模型，完成输送线路的模拟装配，检查与周边设备的干涉情况，也可直接导出工程图用于生产下料，无需再做二次结构细化。槽体的分段长度按照标准运输尺寸设计，单段槽体的长度控制在公路运输的允许尺寸范围内，方便设备从生产厂家运输到项目现场，减少超宽超长运输带来的额外成本与审批流程。
