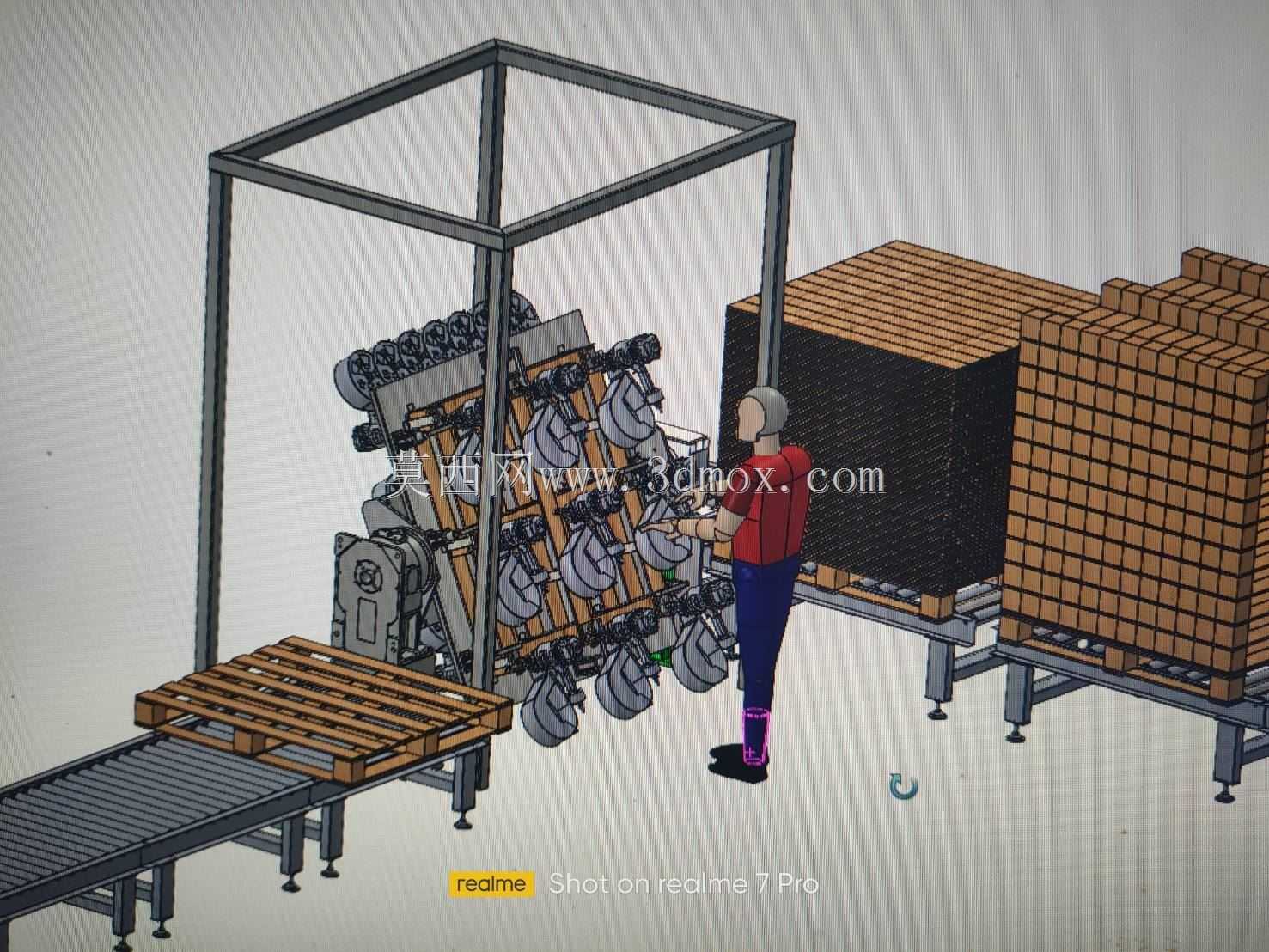

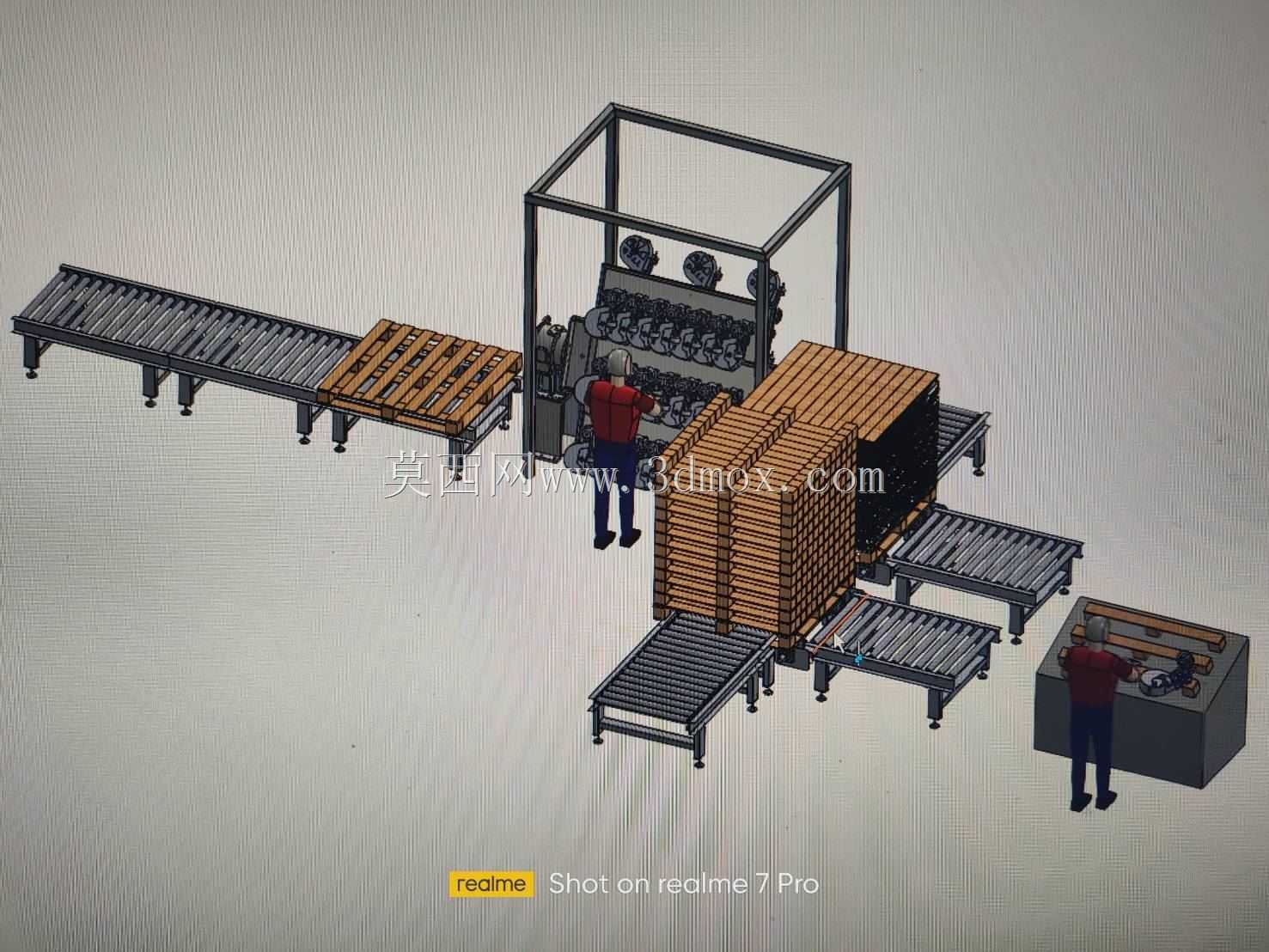

木托盘自动化输送堆垛作业产线布局

　　这套产线布局围绕木质托盘的流转、堆垛与上下料作业搭建，核心适配仓储物流、成品包装出库环节的托盘预处理需求，解决传统人工搬运堆垛效率低、垛型整齐度差、作业强度高的实际痛点。从整体布局来看，产线采用多段动力滚筒输送机作为物料流转的核心载体，不同段滚筒线的高度统一匹配托盘底部支撑梁的高度，避免输送过程中出现卡滞、颠簸问题，单段滚筒线的支架采用方管焊接结构，底部配置可调脚杯，可根据现场地面平整度调整输送面水平度，安装时相邻两段滚筒线的对接间隙控制在5mm以内，防止托盘底部木方卡入间隙造成输送中断。产线中间设置的防护框架采用工业铝型材搭建，框架内部预留加工设备的安装空间，框架四周预留安全防护网的安装孔位，

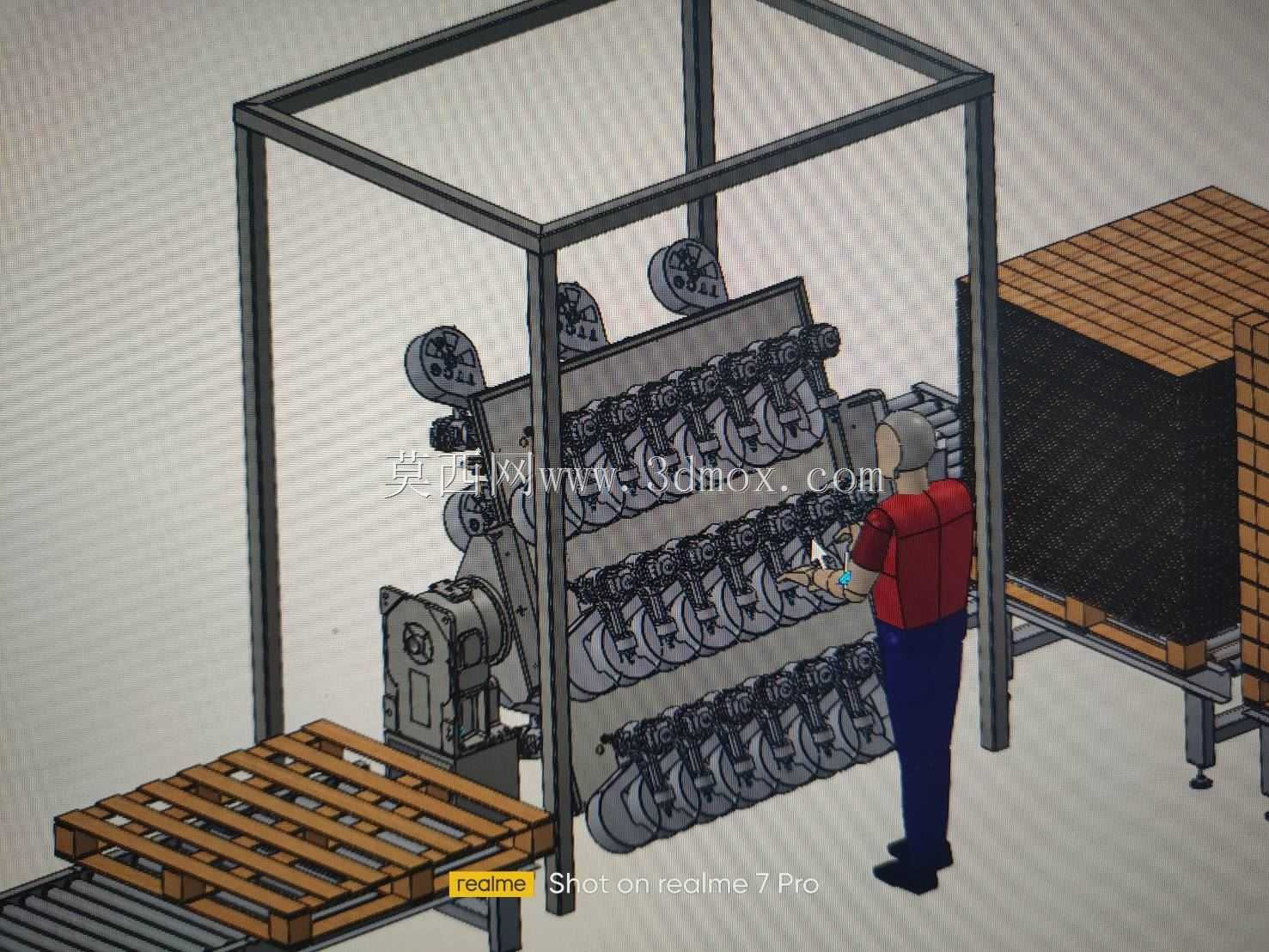

　　作业时可将设备运转区域与人工操作区域做物理隔离，避免人员误入运转区域引发安全事故，框架的整体高度根据内部设备的最高点预留200mm的安全余量，宽度方向两侧各预留300mm的设备维护空间，方便后期检修时拆装零部件。堆垛工位处设置托盘定位挡块，当空托盘输送至该工位时，挡块自动升起对托盘做X、Y两个方向的定位，保证每层托盘堆叠时的对齐度，堆叠完成的整垛托盘通过侧边的滚筒线输送至下一作业工位，整垛托盘的最大堆叠高度根据现场叉车作业的取货高度设定，预留100mm的叉车叉齿取货空间，避免叉齿碰撞托盘底部造成木方破损。产线设置两个人工作业位，分别位于设备前端与成品输出端，前端作业位主要负责空托盘的上料辅助、设备异常时的人工干预，

　　作业位的操作空间预留800mm的人员站立宽度，地面配置防滑脚踏板，减少人员长时间站立的疲劳感；成品端作业位主要负责整垛托盘的外观检查、出库前的信息核对，作业位旁设置简易工作台，可放置扫码枪、记录台账等作业工具，工作台高度匹配人员站立操作的舒适高度，边缘做圆弧倒角处理，避免人员磕碰受伤。托盘本身采用实木方拼接结构，底部设置三个纵向支撑梁，支撑梁的间距与滚筒线的滚筒间距匹配，保证输送过程中至少有三根滚筒同时接触托盘底部，避免托盘受力不均出现变形，托盘的长宽尺寸适配常见的成品货物包装尺寸，堆叠时上下层托盘的支撑梁完全对齐，将上层载荷均匀传递至下层托盘，避免局部载荷过大造成托盘压损。设计过程中优先考虑产线的扩展性，

　　每段滚筒线的驱动模块采用独立安装结构，后期可根据产能需求直接拼接延长输送线，无需改动整体框架结构；所有电气线路沿输送线支架内部的线槽布线，线槽盖板采用快拆结构，方便后期线路检修与新增传感器的布线作业。产线的整体安装边界根据车间现有通道宽度设定，输送线主体距离车间立柱的安全距离不小于500mm，主通道侧预留1200mm的人员与叉车通行宽度，避免产线安装后影响车间整体物流通行；设备的控制柜安装在产线侧方的空置区域，控制柜高度符合人体操作视角，操作面板朝向主作业通道，方便操作人员随时观察设备运行状态、调整运行参数。
