移动式干冰喷射清洁作业设备结构设计

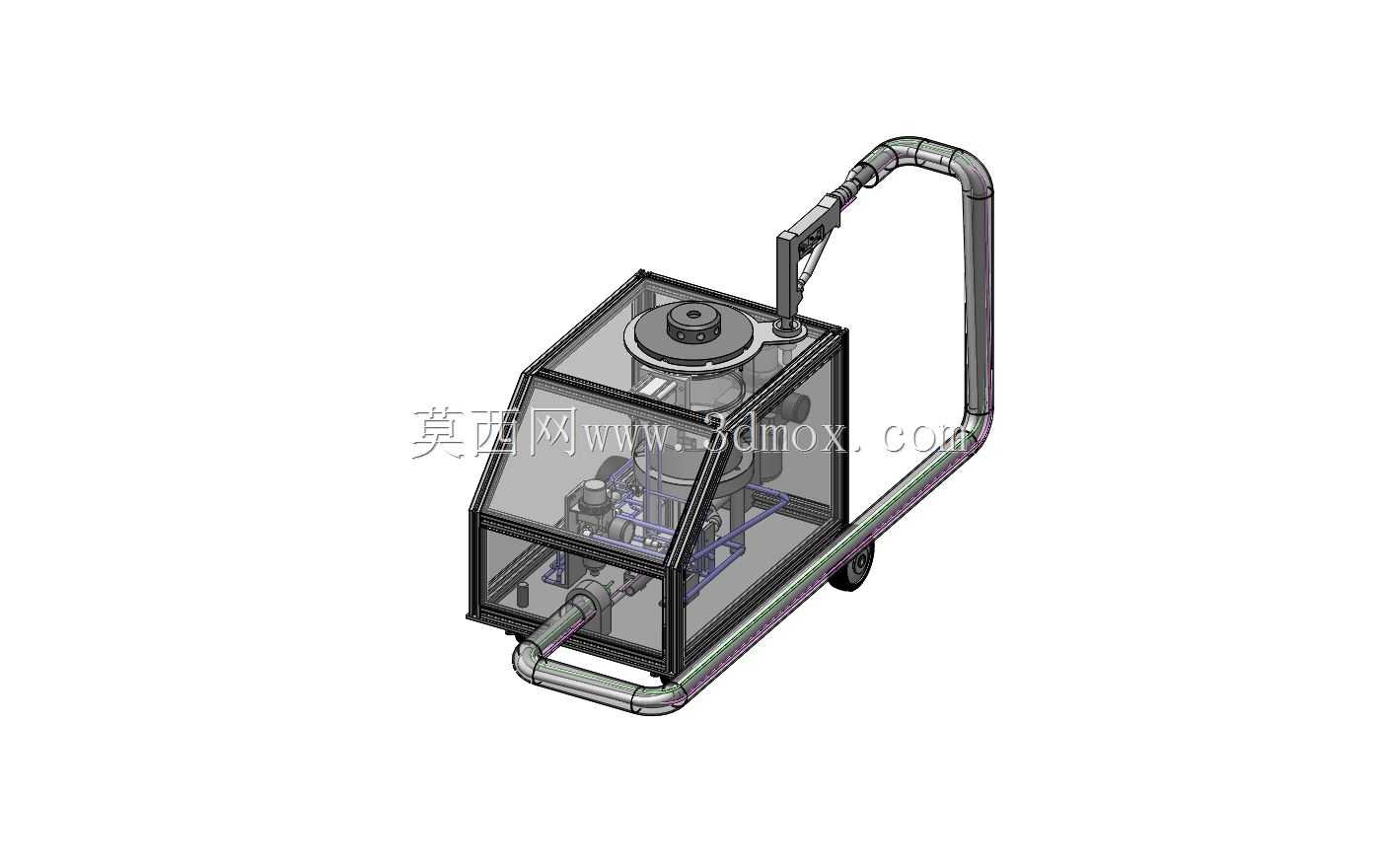

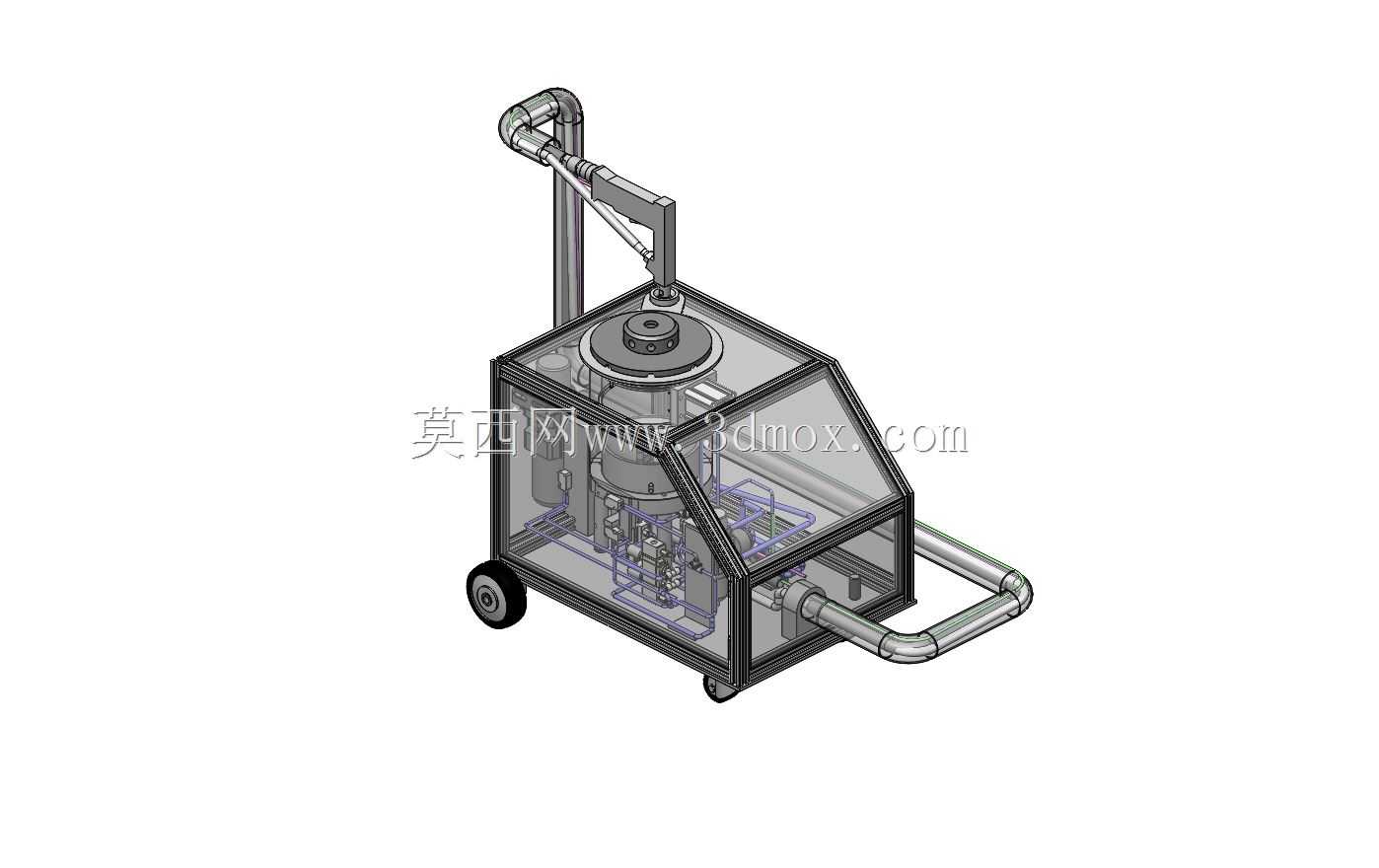

　　这套手推式干冰喷射设备的三维结构，核心围绕工业现场的原位清洁需求搭建，区别于固定工位的清洗装置，整体采用带脚轮的推车式承载结构，适配车间内跨工位、跨区域的流动作业场景，比如汽车零部件产线的焊渣残留清理、注塑模具表面的积碳脱模剂清除、电气柜内部的浮尘吹扫这类无法将待清洁件转运至固定清洗工位的工况，设备可直接推送至作业点开展工作，无需额外搭建复杂的管路与气源接驳的固定点位。从结构布局来看，设备主体框架采用铝型材拼接的笼式结构，外侧设置透明防护围板，既可以直观观察内部干冰料仓、管路阀体的运行状态，也能避免作业过程中外部杂物落入设备内部，同时围板采用快拆式的卡扣固定，日常维护时无需借助专用工具即可快速拆卸，对内部的密封件、

　　喷射管路接头进行检查更换。设备的推把采用弯管一体成型结构，与机架主体的连接位置设置了加强筋板，避免长期推行过程中推把根部出现应力集中断裂的问题，推把的握持高度设置在成年人腰部位置，推行时无需过度弯腰，适配不同身高操作人员的作业姿态。设备上部设置密封式干冰存储料仓，料仓盖采用带密封圈的快开结构，添加干冰时可快速开启，作业时可保证仓内的密封性能，减少干冰的气化损耗，料仓下部连接定量送料机构，可根据清洁需求调整干冰颗粒的供给速率，匹配不同污染程度的作业面清洁要求。送料机构出口通过金属波纹软管连接手持喷枪，波纹软管的长度预留了足够的作业半径，操作人员站在设备旁即可覆盖半径两米范围内的作业面，无需频繁移动设备位置，

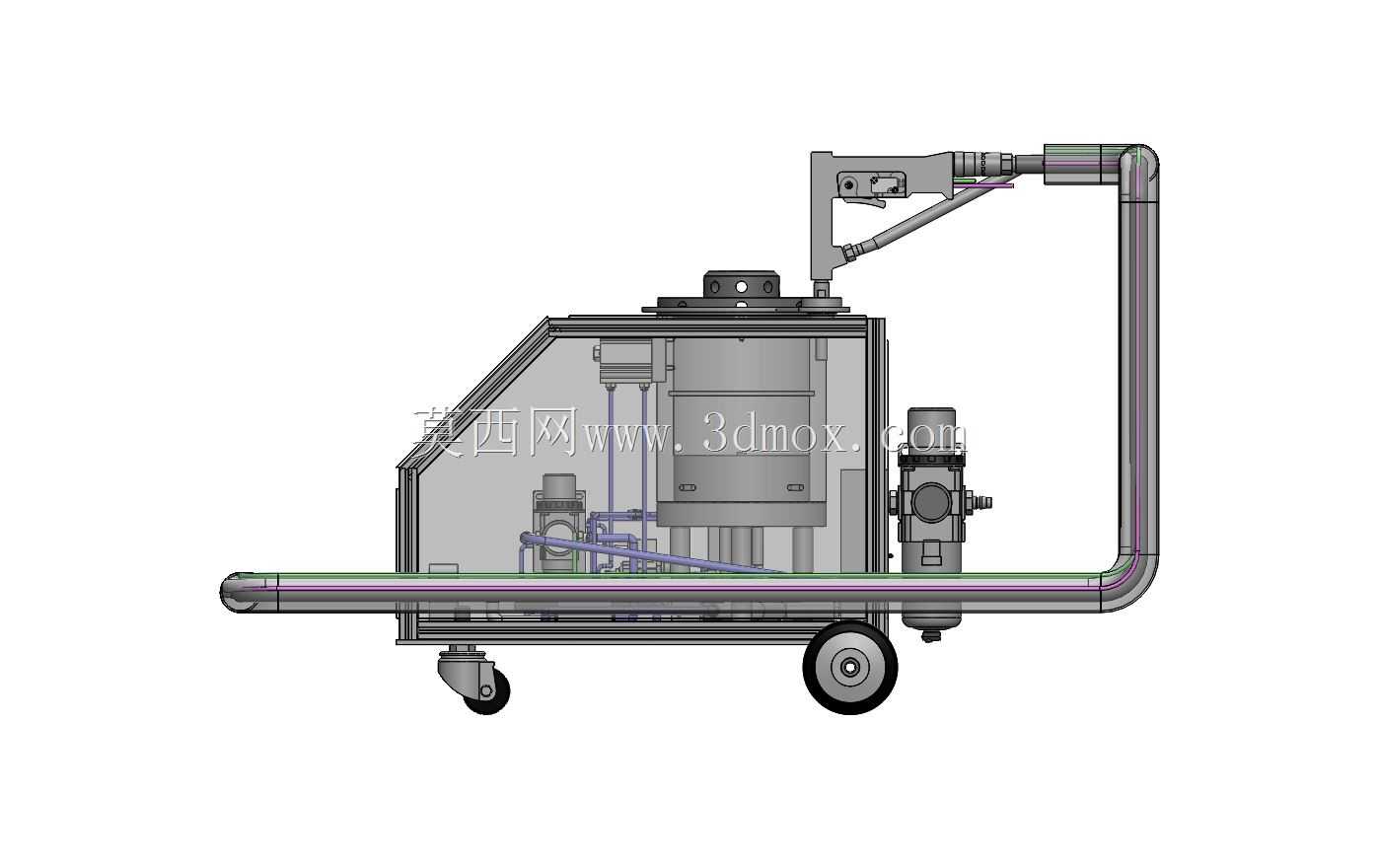

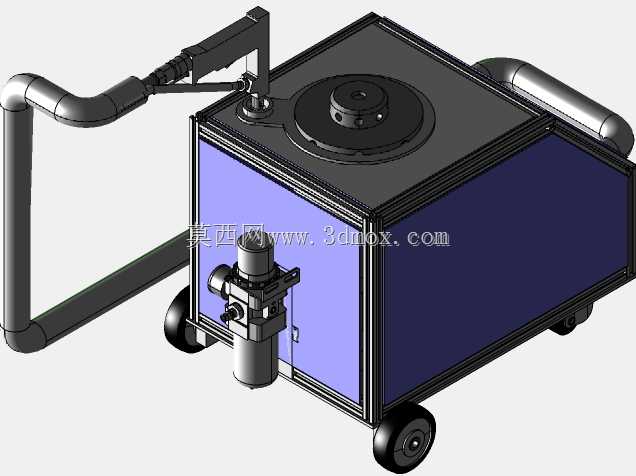

　　喷枪与软管的连接位置设置了旋转接头，作业时可灵活调整喷枪角度，不会出现管路拧折影响干冰输送的问题。设备底部的脚轮采用两个定向轮加两个万向带刹轮的配置，推行时方向可控，停驻作业时可踩下刹车锁定轮体，避免设备在喷射反作用力下出现位移。内部的气路管路沿机架内侧的型材槽位排布，采用管卡分段固定，管路走向避开了料仓的低温区域，避免低温导致管路密封件提前老化，同时气路中设置了过滤调压组件，可对输入的压缩空气进行水分过滤与压力调整，保证干冰喷射的压力稳定，避免压缩空气中的水分凝结在管路内部造成冰堵问题。设备的整体外廓尺寸控制在长度0.8米、宽度0.6米、高度1.1米的范围内，可顺利通过车间内宽度0.9米的标准通道门，

　　也可进入大部分设备的周边狭窄作业空间，不会出现尺寸过大无法靠近待清洁工位的问题。安装边界上，设备无需额外的地脚固定，仅需在平整的水泥或环氧地坪上即可停放作业，外接气源接口设置在设备后侧下部，距离地面高度0.2米，接驳车间常规的压缩空气快速接头即可投入使用，无需对现场场地进行额外改造。在结构设计的细节上，料仓的内壁做了倾斜导料角度，可保证干冰颗粒依靠自重顺利滑入送料机构，不会出现仓内积料导致的供料中断问题；喷枪的握持位置设置了防滑包覆层，长时间握持作业不易打滑，喷枪扳机的行程设置了两档，轻扣可进行小流量的吹扫作业，扣到底可进行大流量的强力喷射，适配不同的清洁场景。设备整体的重心控制在机架下部，料仓满载干冰时也不会出现重心过高侧翻的问题，推行经过车间地面的小坡度或接缝位置时稳定性较好。
