水平多关节斯卡拉工业机械手结构设计

　　这款水平多关节机械手的结构设计，核心围绕3C电子、轻工包装、精密组装等场景的高速作业需求展开，区别于六轴关节机器人的全维度运动特性，该构型在水平面内具备极高的运动速度与重复定位精度，垂直方向仅保留升降与末端旋转自由度，恰好匹配平面内工件搬运、螺丝锁付、元器件插装、点胶涂覆等高频作业场景的运动需求，在消费电子组装线、小型零部件分拣工位、医药包装流水线中，这类结构的设备往往能承担70%以上的重复上下料与装配工序，相比人工操作可将单工位节拍压缩至0.8秒以内，重复定位精度可控制在±0.02mm区间，完全满足精密组装的公差要求。

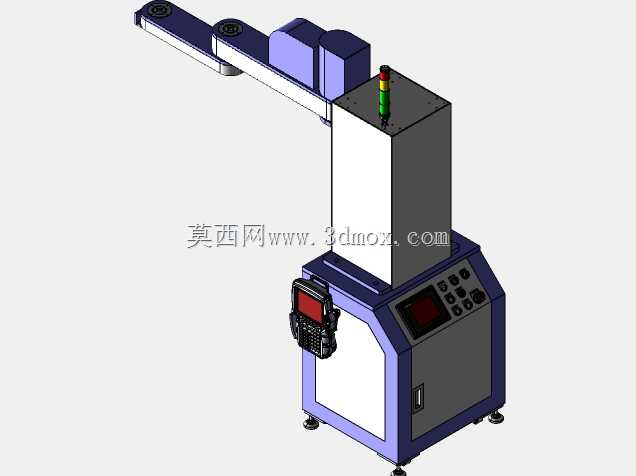

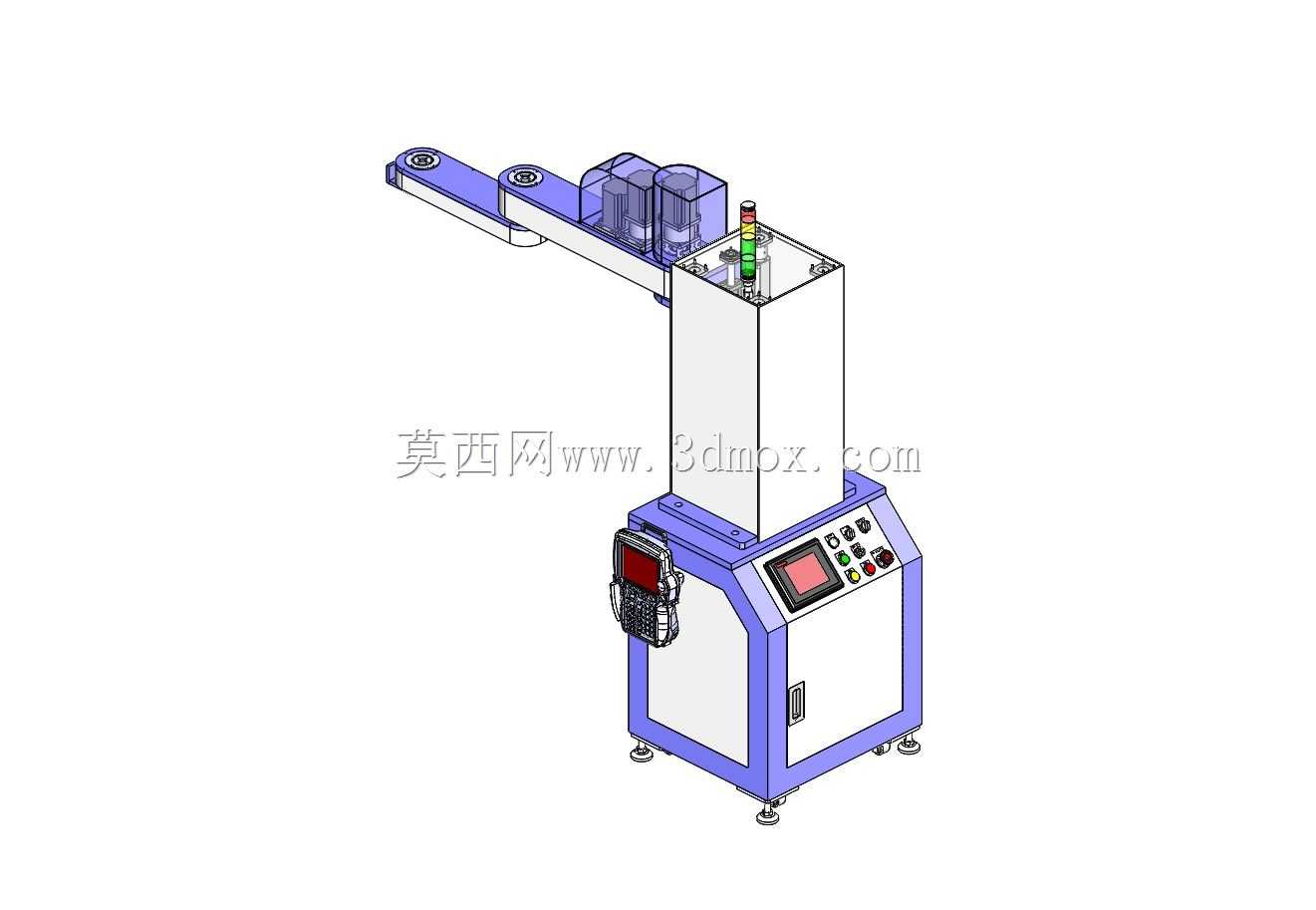

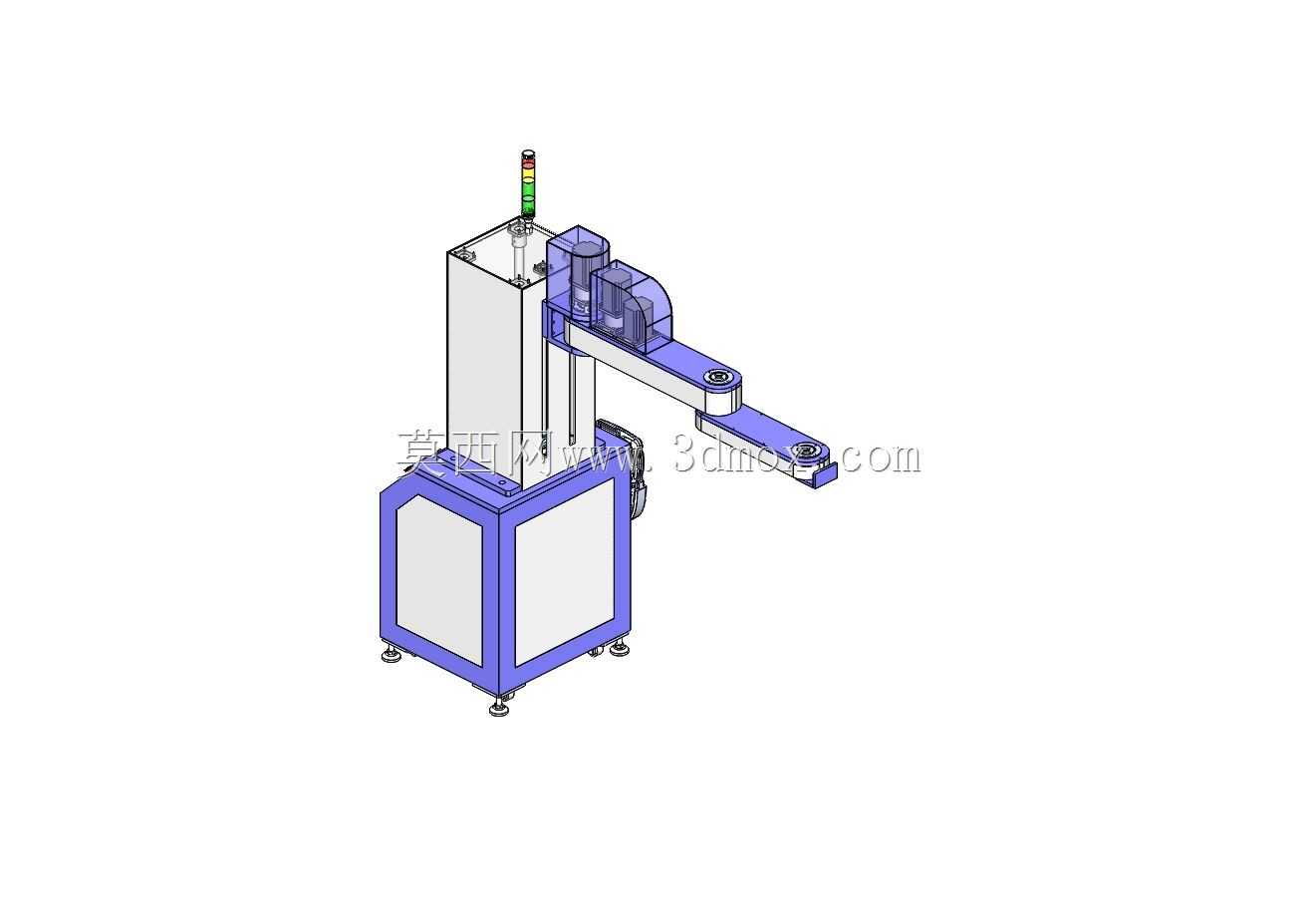

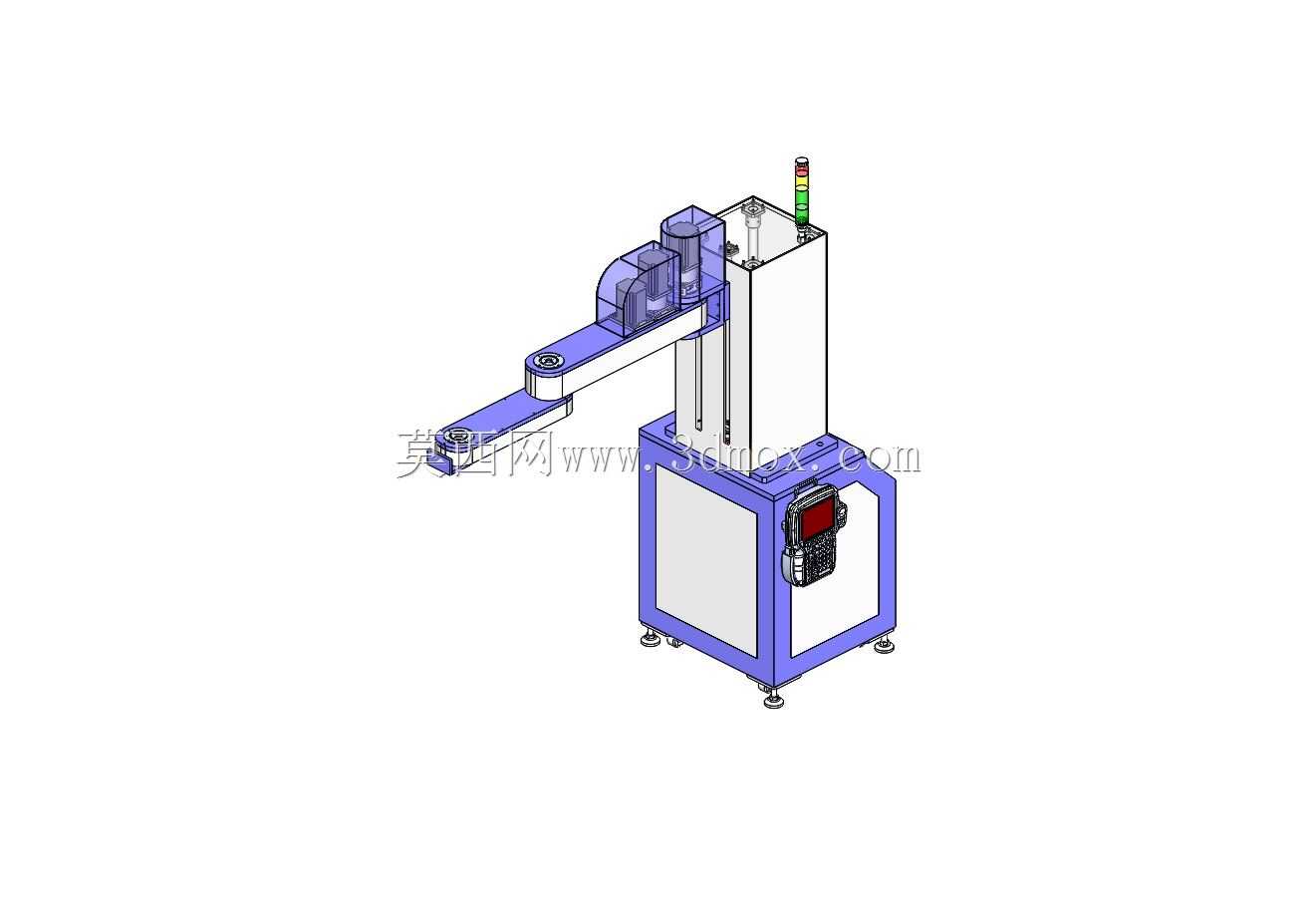

　　从结构布局来看，该设备采用立柱式基座安装方案，底部支撑框架采用方通焊接后时效处理的结构设计，底部配置可调脚杯与脚轮，既可以在设备部署时快速调平，也能满足产线调整时的短距离移位需求，基座内部预留了伺服驱动器、IO模块、气源处理元件的安装空间，侧面嵌入手持示教器的放置卡槽，方便现场操作人员调试点位与修改运动路径。立柱部分采用线性导轨搭配滚珠丝杠的垂直升降传动结构，升降行程可根据工位需求调整，常规配置下升降行程覆盖150mm-300mm区间，可适配不同高度的流水线载具与工装夹具，立柱顶端安装三色状态指示灯，可直观反馈设备运行、报警、待机三种工作状态，便于现场人员快速识别设备工况。

　　大臂与小臂的关节结构采用伺服电机搭配谐波减速器的传动方案，关节处配置高精度交叉滚子轴承，可承受径向、轴向与倾覆力矩的复合载荷，避免高速运动过程中臂体出现抖动变形，臂体采用铝合金材质经CNC加工成型，在保证结构刚性的前提下尽可能降低运动部件的重量，以此提升关节的响应速度与运动加速度，最大运动速度可达8000mm/s，完全满足高速分拣与搬运的节拍要求。末端法兰预留了标准的夹具安装接口，可适配气动夹爪、真空吸盘、电批、点胶阀等不同类型的执行元件，末端旋转轴可实现360度连续旋转，满足工件姿态调整的需求，部分需要锁付螺丝的工位可直接在末端集成电批固定座与批头导向结构，无需额外设计转接法兰。

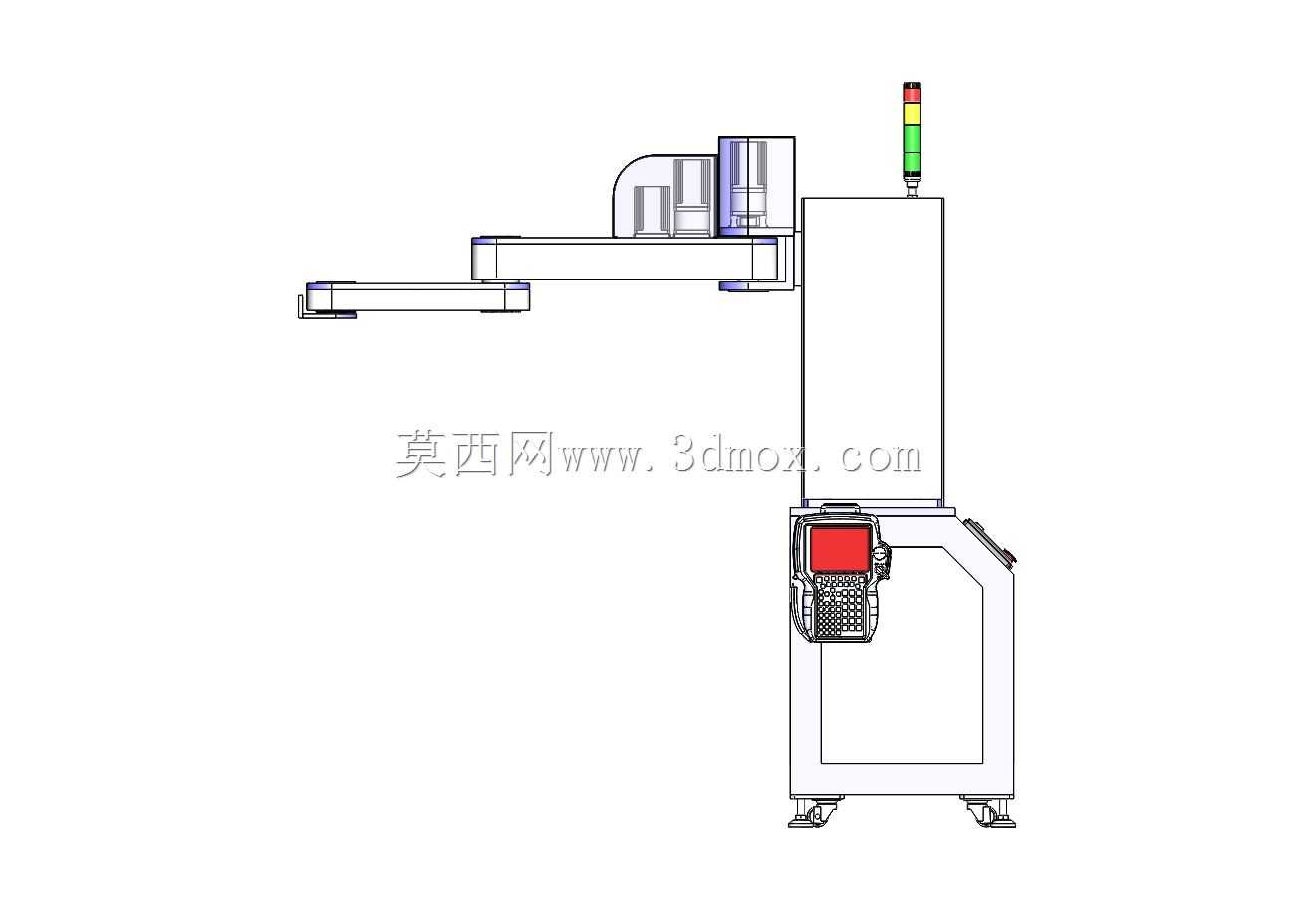

　　设计过程中重点考量了运动包络与安装边界的匹配性，臂体完全展开后的最大作业半径覆盖600mm作业范围，可覆盖直径1200mm的圆形作业区域，基座的安装 footprint 控制在400mm*400mm以内，无需占用过多产线空间，可直接嵌入现有流水线的工位间隙中，不需要对原有产线布局做大规模改造。电气布线采用拖链内置的走线方案，所有动力线、编码器线、气管均沿臂体内部的走线槽布置，避免运动过程中管线与周边设备发生剐蹭，同时降低管线老化破损的概率，关节处设置了硬限位与软限位双重保护结构，硬限位采用聚氨酯缓冲块搭配机械挡块，避免设备超程运动造成结构损坏，软限位通过伺服编码器的位置反馈实现，可在程序中灵活设置运动边界，适配不同工位的安全防护需求。

　　在结构刚性校核阶段，针对臂体完全伸出的极限工况做了有限元受力分析，确保在最大5kg额定负载下，臂体末端的形变量控制在0.05mm以内，不会因结构变形影响末端定位精度，基座与地面的连接部分预留了膨胀螺栓安装孔，在高速运行工况下可通过膨胀螺栓将基座与地面刚性固定，进一步降低设备运行时的振动。气源接口与电源接口均布置在基座后侧下方，方便现场管线接驳，基座正面设置了电源开关、急停按钮与复位按钮，操作人员可在设备正面快速完成启停操作与故障复位，无需绕到设备后侧操作。

　　这类结构的机械手相比直角坐标机械手，具备更小的安装空间与更灵活的运动路径，可绕过工位上的简易障碍物完成工件取放，相比六轴工业机器人，其结构更简单、采购与维护成本更低，运动速度更快，非常适合平面内的高速重复作业场景，在3C电子行业的屏幕组装、螺丝锁付、标签贴合工序，以及食品医药行业的包装盒分拣、物料装填工序中，都具备极高的应用适配性，建模过程中所有关节的配合间隙、传动件的安装尺寸均按照实际加工与装配公差设置，可直接作为结构设计的参考方案，用于同类设备的改型设计与零部件选型参考。
