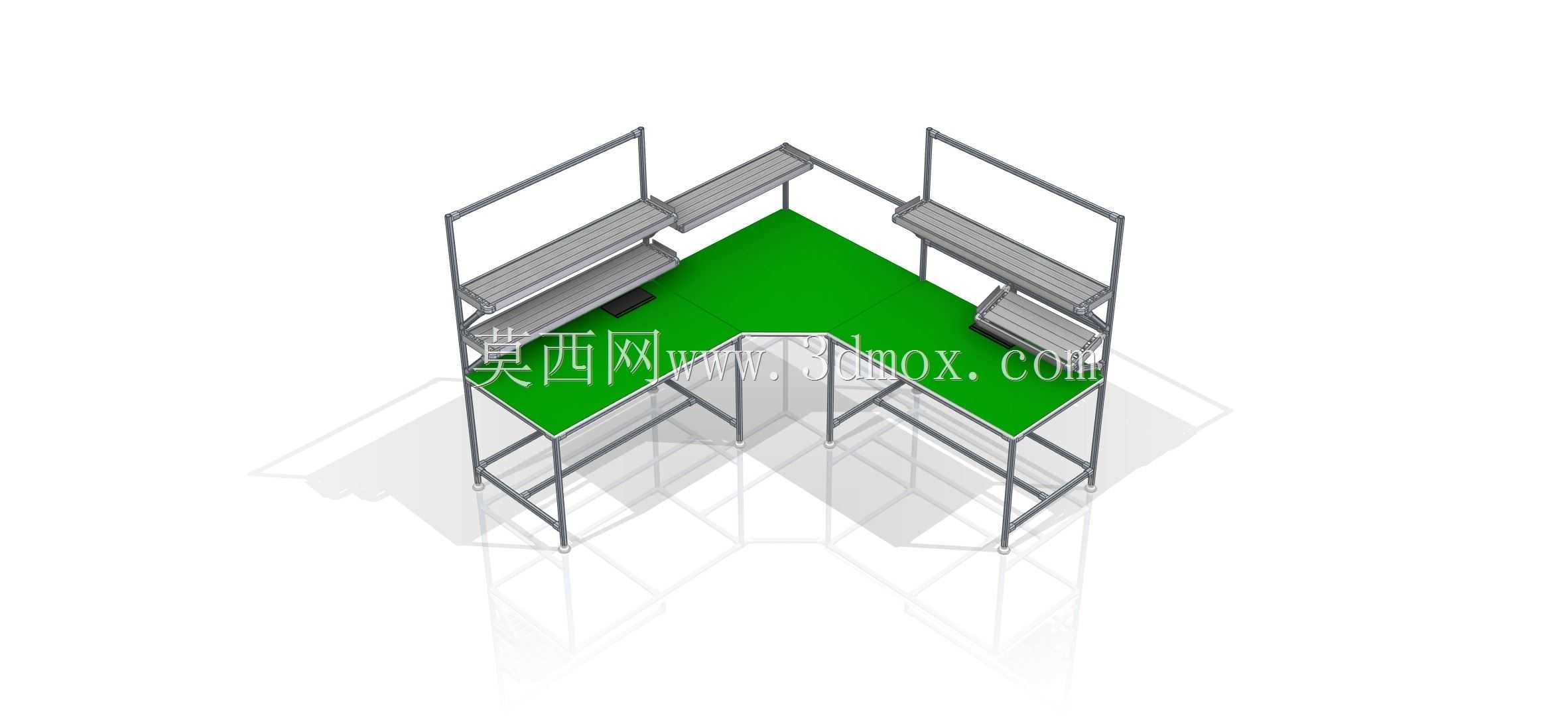

L型双边工业装配作业工作台结构

　　这套L型双边作业工位结构，主要适配电子组装、小型零部件装配、仪表调校这类需要双人对向或转角协同作业的生产场景，在车间U型布局、线边补料工位、质检返修区的适配度很高，相比直线型单排工位，转角结构能充分利用车间立柱旁、墙角等原本难以利用的边角空间，单组工位可同时容纳4名作业人员开展操作，人员动线无需交叉绕行，拿取物料的转身幅度控制在45度以内，符合工位动作经济原则。整体框架采用工业铝型材搭建，型材槽口统一为欧标20系列通用规格，所有连接位置采用内置角码搭配T型螺栓锁紧，无需现场焊接作业，安装时仅需内六角扳手即可完成整机组装，后期如果需要调整工位长度、增减层架位置，只需要松开对应螺栓即可重新排布，适配产线快速迭代调整的需求。

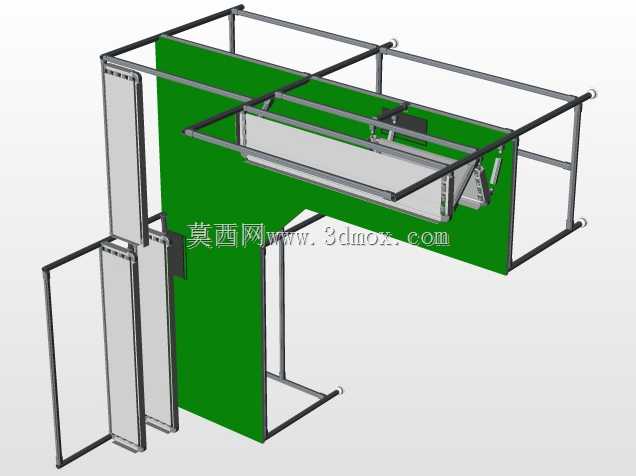

　　台面采用高密度纤维板基材表面铺设防静电胶皮，边缘做2mm厚PVC封边处理，台面整体离地高度设置为750mm，匹配多数成年作业人员站姿操作的舒适高度，若需要适配坐姿作业，可在台面下方预留键盘托安装位，搭配可调节高度的工作椅使用。台面上方的双层置物架采用倾斜15度设计，上层可放置作业指导书、SOP文件架，下层可放置常用工装夹具、待装配小型物料盒，置物架每层承重不超过15kg，避免放置过重物料导致架体变形。工位两侧的立柱上预留了标准M6安装孔位，可按需加装气动接头排插、电源插座盒、照明灯具支架、物料挂钩等附属配件，无需额外在型材上打孔破坏结构。整组工位的安装边界尺寸为长边1800mm、短边1200mm、整体高度2000mm，

　　台面深度为800mm，转角处做45度切角处理，避免人员走动时磕碰棱角，底部配置可调节脚杯，调节范围为±30mm，可适配车间地面不平整的安装场景，若需要工位具备移动能力，也可将脚杯替换为2寸带刹车万向轮，移动时松开刹车即可推移，定位后锁死刹车即可保证工位稳定性。框架的铝型材表面做阳极氧化处理，日常使用中不会产生锈蚀，表面沾附的油污、灰尘仅需用中性清洁剂擦拭即可清理，防静电台面的表面电阻值控制在10^6到10^9欧姆区间，可有效导出作业过程中产生的静电，避免静电击穿敏感电子元器件，适配精密电子组装的防静电作业要求。在结构受力设计上，所有竖向立柱均采用4040规格铝型材，横向承重横梁采用4080规格铝型材，

　　台面下方每隔400mm设置一根横向支撑梁，保证台面放置重物时不会出现中部下凹变形，单块台面的均匀承重可达到200kg，满足放置小型工装、电动螺丝刀、物料盒等常规作业负载的需求。置物架的层板采用1.5mm厚冷轧钢板折弯成型，表面做喷塑处理，层板与框架之间采用挂钩式连接，可根据实际使用需求上下调整层板间距，最小调节间距为40mm，适配不同高度的物料存放需求。工位的转角位置预留了公共物料区，可放置共用的工具盒、废品收纳盒，两名相邻转角位置的作业人员均可方便拿取，无需重复配置相同工具，减少工位工具的冗余配置。在实际产线布局中，这类L型工位常被用于组装线的末端返修工位、小批量多品种产品的单元式生产工位，相比传统的直线皮带线，单元式L型工位的换产调整成本更低，不需要调整线体长度、重新排布皮带位置，仅需调整台面上的工装夹具位置即可完成换产，适配多品种小批量的柔性生产需求。设计过程中特意规避了突出的螺栓头、尖锐的型材端面，所有型材端面均安装有塑料端盖，连接螺栓全部内置在型材槽口内部，避免作业人员在操作过程中被尖锐部位刮伤，符合车间安全生产的防护要求。气路和线路可全部隐藏在铝型材的槽口内部，通过线槽盖板遮盖，外部看不到裸露的管线，既提升了工位的整洁度，也避免管线被物料刮蹭导致的破损、漏电、漏气问题。
